3 Montage
#
#
16

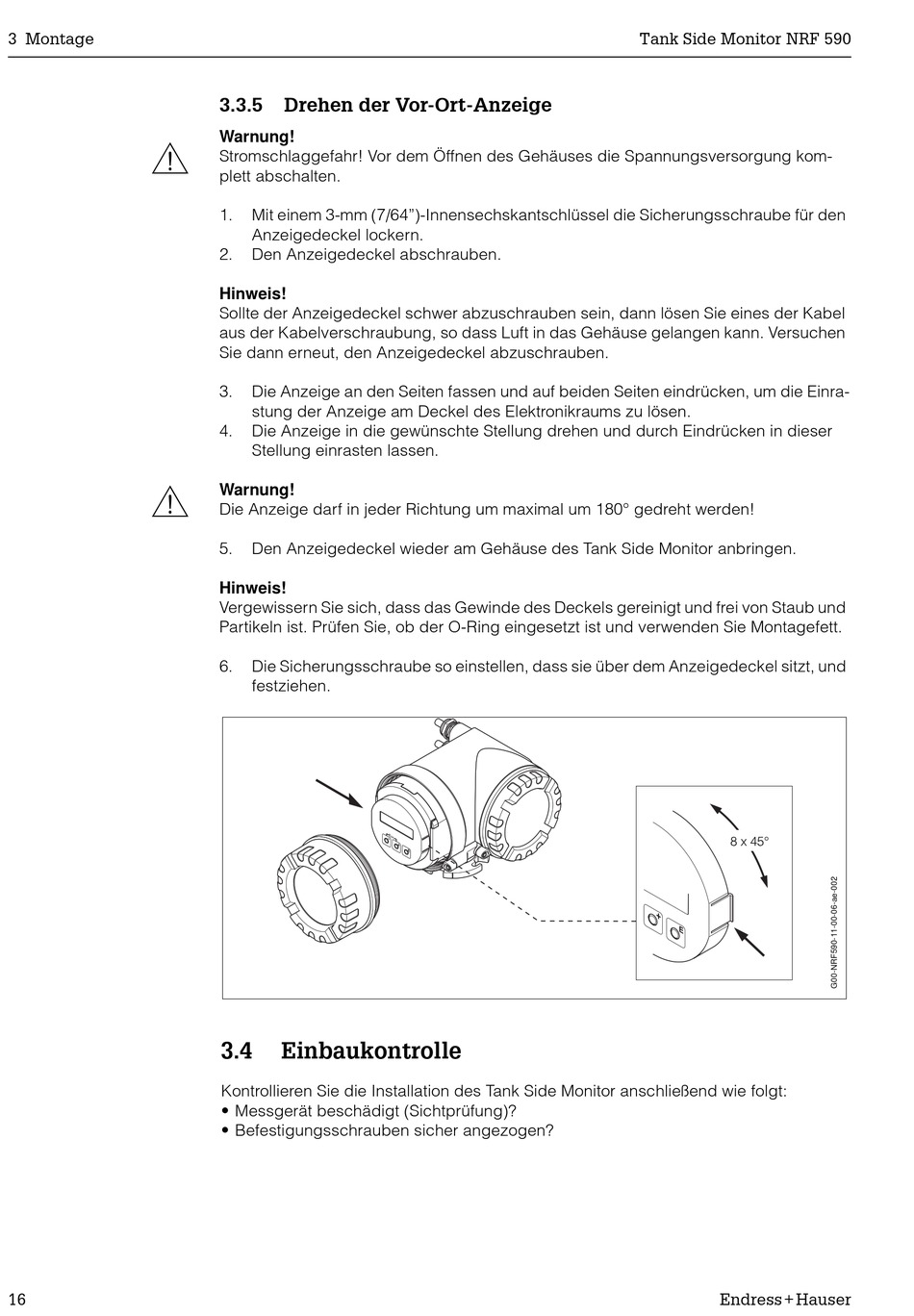

3.3.5 Drehen der Vor-Ort-Anzeige
Warnung!
Stromschlaggefahr! Vor dem Öffnen des Gehäuses die Spannungsversorgung kom-
plett abschalten.
1. Mit einem 3-mm (7/64")-Innensechskantschlüssel die Sicherungsschraube für den
Anzeigedeckel lockern.
2. Den Anzeigedeckel abschrauben.
Hinweis!
Sollte der Anzeigedeckel schwer abzuschrauben sein, dann lösen Sie eines der Kabel
aus der Kabelverschraubung, so dass Luft in das Gehäuse gelangen kann. Versuchen
Sie dann erneut, den Anzeigedeckel abzuschrauben.
3. Die Anzeige an den Seiten fassen und auf beiden Seiten eindrücken, um die Einra-
stung der Anzeige am Deckel des Elektronikraums zu lösen.
4. Die Anzeige in die gewünschte Stellung drehen und durch Eindrücken in dieser
Stellung einrasten lassen.
Warnung!
Die Anzeige darf in jeder Richtung um maximal um 180° gedreht werden!
5. Den Anzeigedeckel wieder am Gehäuse des Tank Side Monitor anbringen.
Hinweis!
Vergewissern Sie sich, dass das Gewinde des Deckels gereinigt und frei von Staub und
Partikeln ist. Prüfen Sie, ob der O-Ring eingesetzt ist und verwenden Sie Montagefett.
6. Die Sicherungsschraube so einstellen, dass sie über dem Anzeigedeckel sitzt, und
festziehen.
3.4 Einbaukontrolle
Kontrollieren Sie die Installation des Tank Side Monitor anschließend wie folgt:
• Messgerät beschädigt (Sichtprüfung)?
• Befestigungsschrauben sicher angezogen?
