05 - Preparação para a instalação
A instalação deve ser realizada após desativar a alimentação elétrica, acionando o
disjuntor do quadro a montante. Verifique a ausência de tensão com um multímetro.

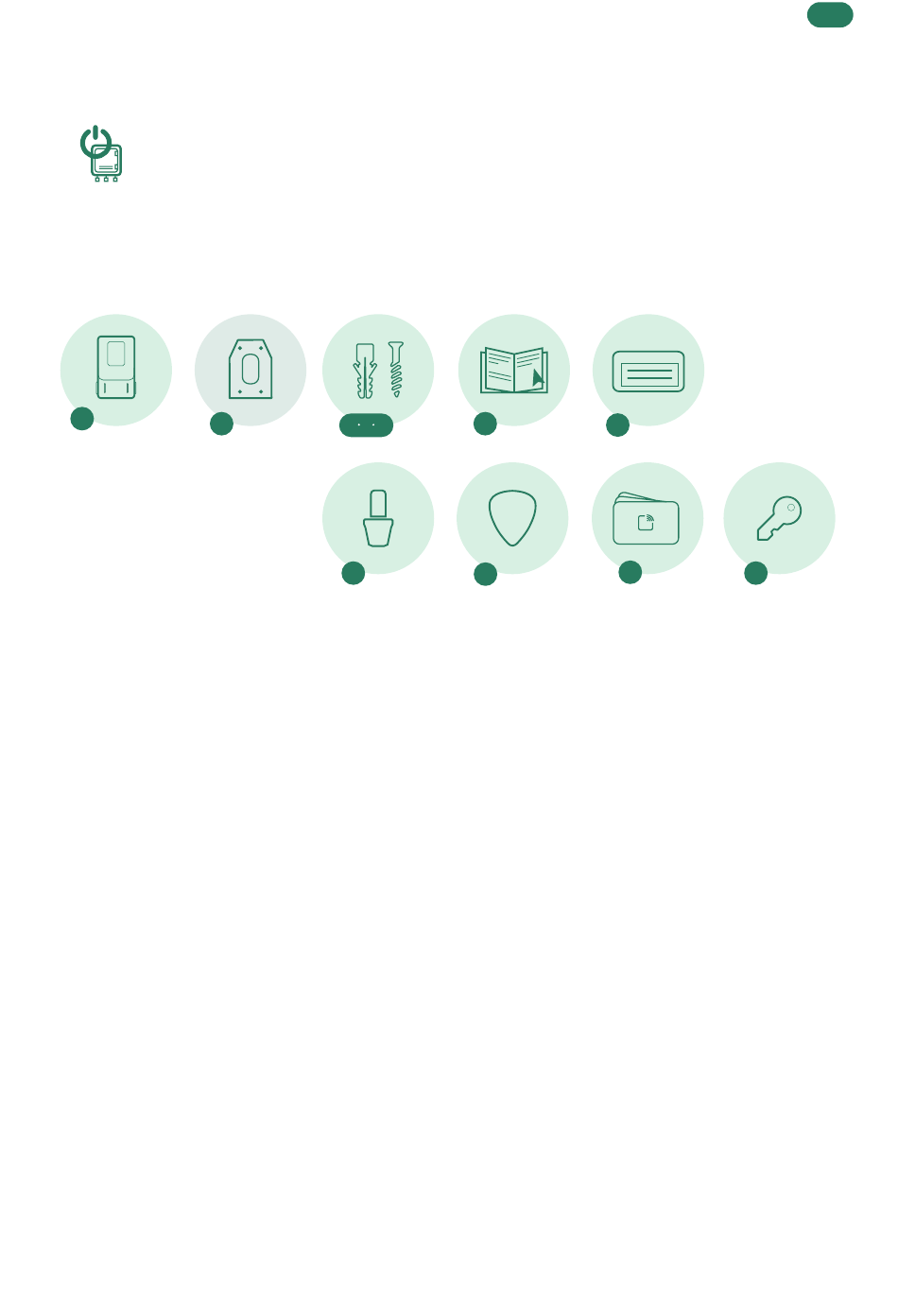

05.1 - Conteúdo da embalagem
1
Dentro da embalagem é fornecido:
1. Duo
2. Placa de instalação
3. Parafusos Ø 5 x 45mm (x4)
4. Buchas Ø 8 x 40mm (x4)
5. Parafusos M5 x 100mm (x2)
6. Manual de instalação
05.2 - Equipamento necessário
Para instalar o Duo, é necessário o seguinte equipamento não fornecido:
1. Chave de fenda
2. Chave de fenda Torx T10
3. Alicate de crimpagem para terminais e RJ45 (para instalação do Power Manager)
4. Nível de bolha de ar
5. 5 terminais de olhal com seção superior a 16 mm², se necessário
06 - Instalação
A alimentação do equipamento deve permanecer desativada durante toda esta etapa. O não cumprimento destas instruções
pode causar danos, inclusive graves, a pessoas e bens, e até mesmo levar à morte.
As imagens a seguir têm propósito ilustrativo e podem não mostrar todos os componentes internos presentes no produto.
A norma IEC EN 60364-7-722 ou normas nacionais equivalentes fornecem requisitos adicionais para a instalação elétrica
destinada a alimentar o produto. Se o Duo for instalado em um local acessível ao público, ele deve ser protegido com um
dispositivo limitador de sobretensão (SPD). Não é necessário que o SPD faça parte da estação de carregamento,
nem que seja «dedicado».
2
3 4 5
8
6
9
7. Cartão serial e PUK
8. Terminais de luva de 16 mm²
9. Palheta para desmontagem
10. Cartões RFID (x3)
11. Chaves de abertura (x4)
7
10
11
