05 - Preparación para la instalación
La instalación debe realizarse después de desactivar la alimentación eléctrica actuando
sobre el interruptor del cuadro principal. Verifique la ausencia
de tensión con un multímetro.

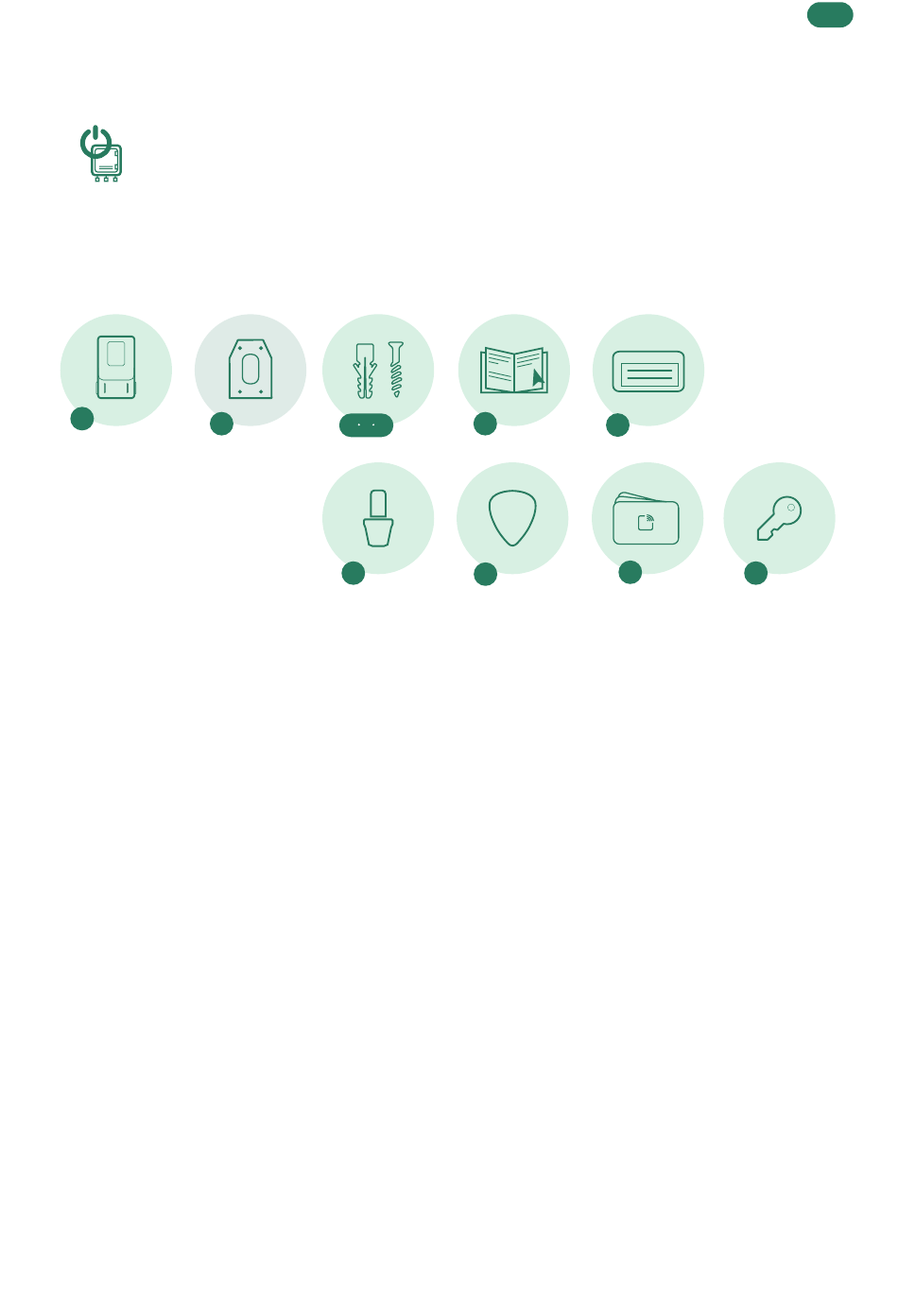

05.1 - Contenido del paquete
1
Dentro del paquete se incluye:
1. Duo
2. Placa de instalación
3. Tornillos Ø 5 x 45 mm (x4)
4. Tapones Ø 8 x 40 mm (x4)
5. Tornillos M5 x 100 mm (x2)
6. Manual de instalación
05.2 - Equipo necesario
Para instalar Duo, se requiere el siguiente equipo no incluido:
1. Destornillador
2. Destornillador Torx T10
3. Pinzas de crimpado para terminales y RJ45 (para instalación del Power Manager)
4. Nivel de burbuja
5. 5x terminales de ojo con sección superior a 16 mm² si es necesario
06 - Instalación
La alimentación del equipo debe permanecer desactivada durante toda esta fase. El incumplimiento de estas instrucciones
puede causar daños, incluso graves, a personas y bienes, e incluso la muerte.
Las imágenes siguientes son ilustrativas y podrían no mostrar todos los componentes internos presentes en el producto.
La norma IEC EN 60364-7-722 o las normas nacionales equivalentes proporcionan requisitos adicionales para la instalación
eléctrica destinada a alimentar el producto. Si Duo se instala en un lugar accesible al público, debe estar protegida con
un dispositivo limitador de sobretensión (SPD). No es necesario que el SPD forme parte de la estación de carga, ni que sea
"dedicado".
2
3 4 5
8
6
9
7. Tarjeta serial y PUK
8. Terminales de ojo de 16 mm²
9. Palanca para desmontaje
10. Tarjetas RFID (x3)
11. Llaves de apertura (x4)
7
10
11
