A

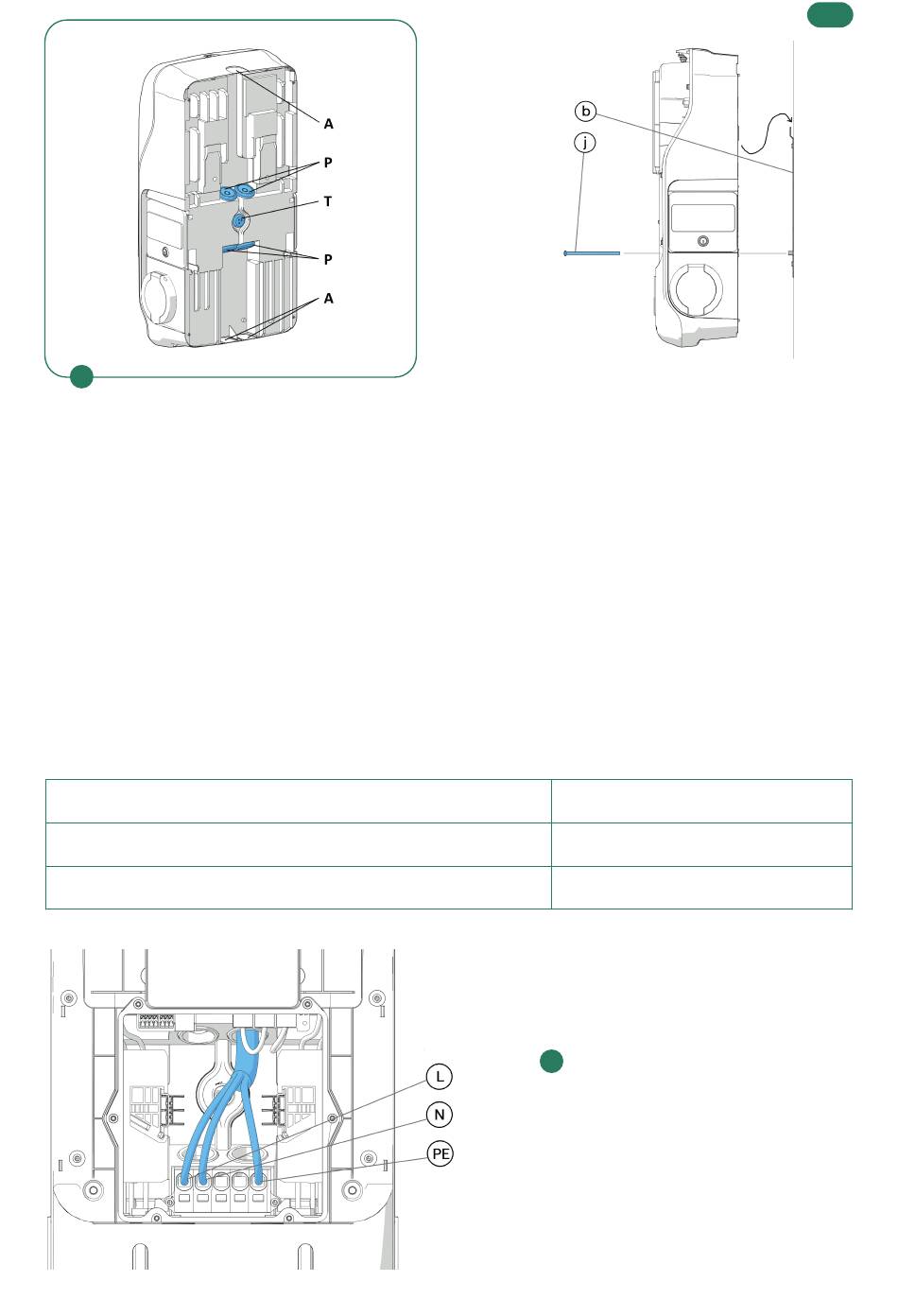

7. Falls erforderlich, können die Sollbruchstellen (A) auf der Rückseite der Duo mit einer Zange aufgebrochen werden, um die
Stromversorgungskabel über Putz zu verlegen (siehe Abbildung A).
8. Führen Sie das Stromkabel durch eine der Kabeldurchführungen (P) auf der Rückseite der Duo. Die Kabelmembran (T) ist
für den Anschluss von Zubehör wie Power Manager oder Modbus/Ethernet vorgesehen. Sie verfügt über drei Blindlöcher mit
Ø6 mm. Um ein Kommunikationskabel einzuführen, brechen Sie den Boden des Blindlochs vorsichtig mit einem Schrauben-
zieher auf.
9. Befestigen Sie die Duo an der Wand, indem Sie die Oberseite an den beiden oberen Laschen der Montageplatte (b)
einhängen. Schließen Sie die Befestigung ab, indem Sie die beiden M5 x 100mm Schrauben (j) in die unteren Löcher der Duo
einsetzen.
06.3 - Elektrischer Anschluss
Bereiten Sie die Leitungen, den Neutralleiter und die Erdung mit den mitgelieferten Aderendhülsen vor, bevor Sie die An-
schlüsse vornehmen.
Achtung: Die Nichtbeachtung dieser Vorgabe führt zum Erlöschen der Produktgarantie. Bitte beachten Sie Kapitel 12 -
Garantie.
Durchmesser des mehradrigen Stromkabels
Empfohlener Querschnitt der Stromleiter
Länge der Abisolierung
12 - 24 mm
6-25 mm
2
12 mm
1P
Für die einphasige Duo verbinden Sie die Phase
(L) und den Neutralleiter (N), ohne diese zu
vertauschen; schließen Sie die Erdung (PE) an.
DE
65.
