FR
06.1 - Position d'installation
Exigences de l'installation
Duo peut être installé dans des systèmes avec les types de mise à la terre suivants : TT, TN.
Pour un fonctionnement correct de la borne avec tous les véhicules, il est nécessaire de vérifier que la résistance de la terre de
l'installation soit inférieure à 100 Ω.
Les disjoncteurs de protection sont intégrés dans le produit (voir les informations techniques au chapitre 1).
•
Assurez-vous que l'aire d'installation ne présente pas de sources de chaleur, de substances inflammables, ni de sources
électromagnétiques, tant pendant l'installation du produit que pendant toute la durée de vie du produit.
•
De plus, l'emplacement d'installation doit être suffisamment ventilé pour assurer une dissipation correcte de la chaleur.
•
Pour les versions de produit nécessitant une connexion mobile ou WiFi, assurez-vous que la zone sélectionnée dispose
d'une couverture cellulaire ou WiFi.
•
Concevez l'agencement des parkings pour un accès facile au câble de recharge.
06.2 - Montage

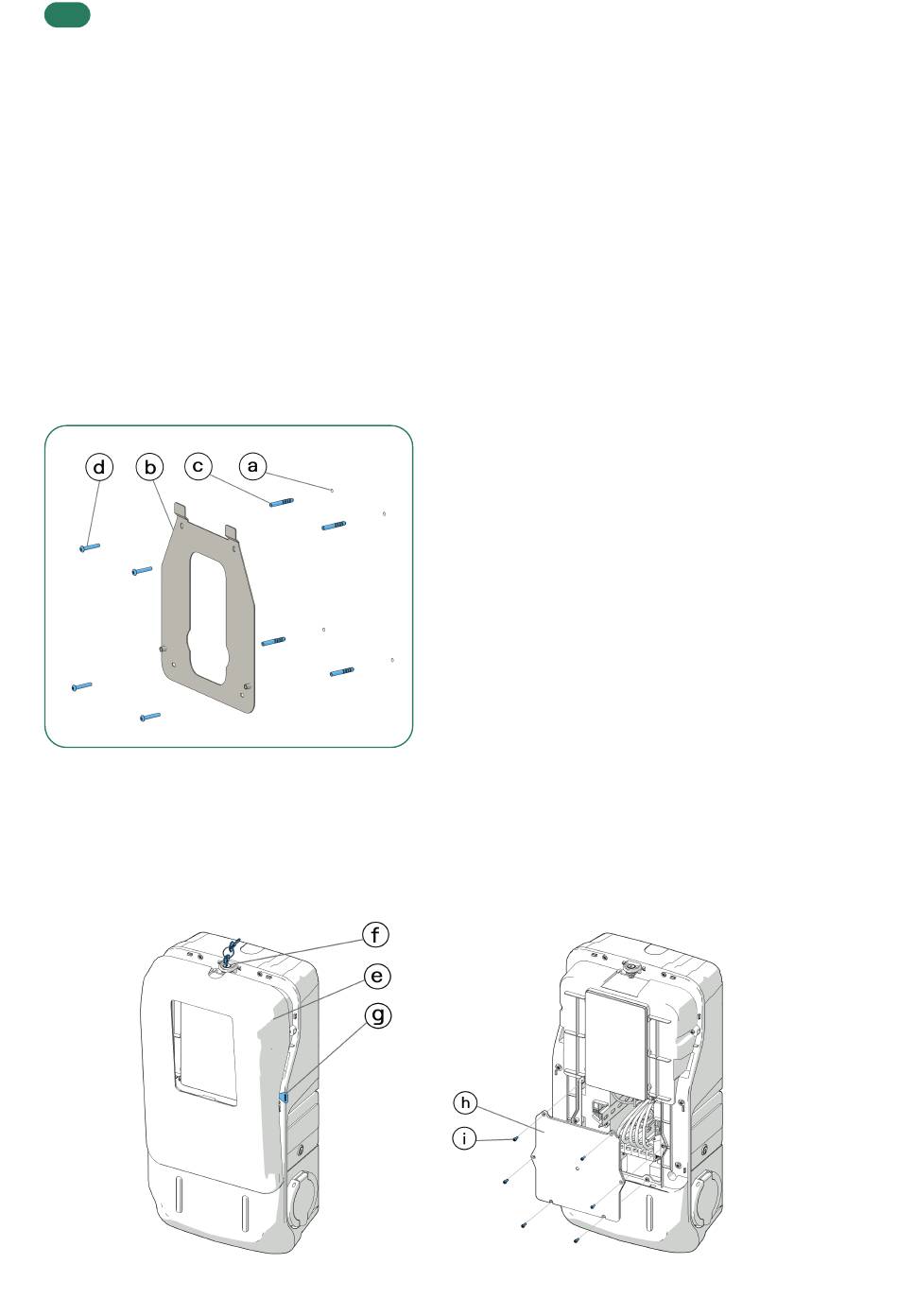

5. Ouvrez Duo à l'aide de la serrure (f) située sur le côté supérieur, en utilisant les clés fournies. Retirez le couvercle (e) en vous
aidant du levier (g) fourni, soulevez délicatement et suivez le profil de Duo.Ne pas utiliser de tournevis ou d'autres outils en
appliquant de la force !
6. Ouvrez la porte centrale (h) de Duo en dévissant les 6 vis M3 (i) indiquées dans la figure avec un tournevis Torx TX10.
46.
Note : Ci-dessous, vous trouverez la procédure pour
le montage mural. Pour la montage sur totem, veuillez
consulter le manuel dédié.
1. Utilisez la plaque d'installation pour marquer la position
correcte des 4 trous (a) à percer dans le mur. Utilisez un
niveau à bulle pour positionner correctement la plaque
d'installation (b) et un crayon pour marquer les quatre points
où vous allez percer. Il est recommandé de placer les trous
inférieurs à une hauteur du sol comprise entre 110 et 130 cm
pour une utilisation optimale de Duo.
2. Percez les 4 trous (8 mm de diamètre) dans le mur à l'aide
d'une perceuse.
3. Insérez les chevilles (c) fournies dans le kit d'installation
dans les trous en vous aidant d'un marteau.
4. Fixez la plaque d'installation (b) en utilisant les 4 vis Ø 5 x 45
mm (d) fournies dans l'emballage.
