06.1 - Posição de instalação
Requisitos de instalação
O Duo pode ser instalado em sistemas com os seguintes esquemas de aterramento: TT, TN.
Para o correto funcionamento do carregador com todos os veículos, é necessário verificar se a resistência de terra da
instalação é inferior a 100 Ω.
Os disjuntores de proteção estão integrados no produto (consulte as informações técnicas no capítulo 1).
•
Certifique-se de que na área de instalação não existam fontes de calor, substâncias inflamáveis ou fontes
eletromagnéticas, tanto durante a instalação quanto durante toda a vida útil do produto.
•
Além disso, o local de instalação deve ser suficientemente ventilado para garantir a dissipação adequada do calor
•
Para as versões do produto com conexão móvel (celular) ou WiFi, assegure-se de que a área selecionada tenha
cobertura celular ou WiFi.
•
Projete a disposição dos estacionamentos para facilitar o acesso ao cabo de carregamento.
06.2 - Montagem
5. Abra o Duo utilizando a fechadura (f) localizada na parte superior, com as chaves fornecidas. Remova a tampa (e) usando
a palheta (g) fornecida, levantando com cuidado e percorrendo o perfil do Duo. Não utilize uma chave de fenda ou outras
ferramentas aplicando força!
6. Abra a tampa central (h) do Duo, desenroscando os 6 parafusos M3 (i) indicados na
figura com uma chave de fenda Torx TX10.
100.
Nota: abaixo está descrito o procedimento de montagem na
parede; para a montagem em totem,
consulte o manual dedicado.

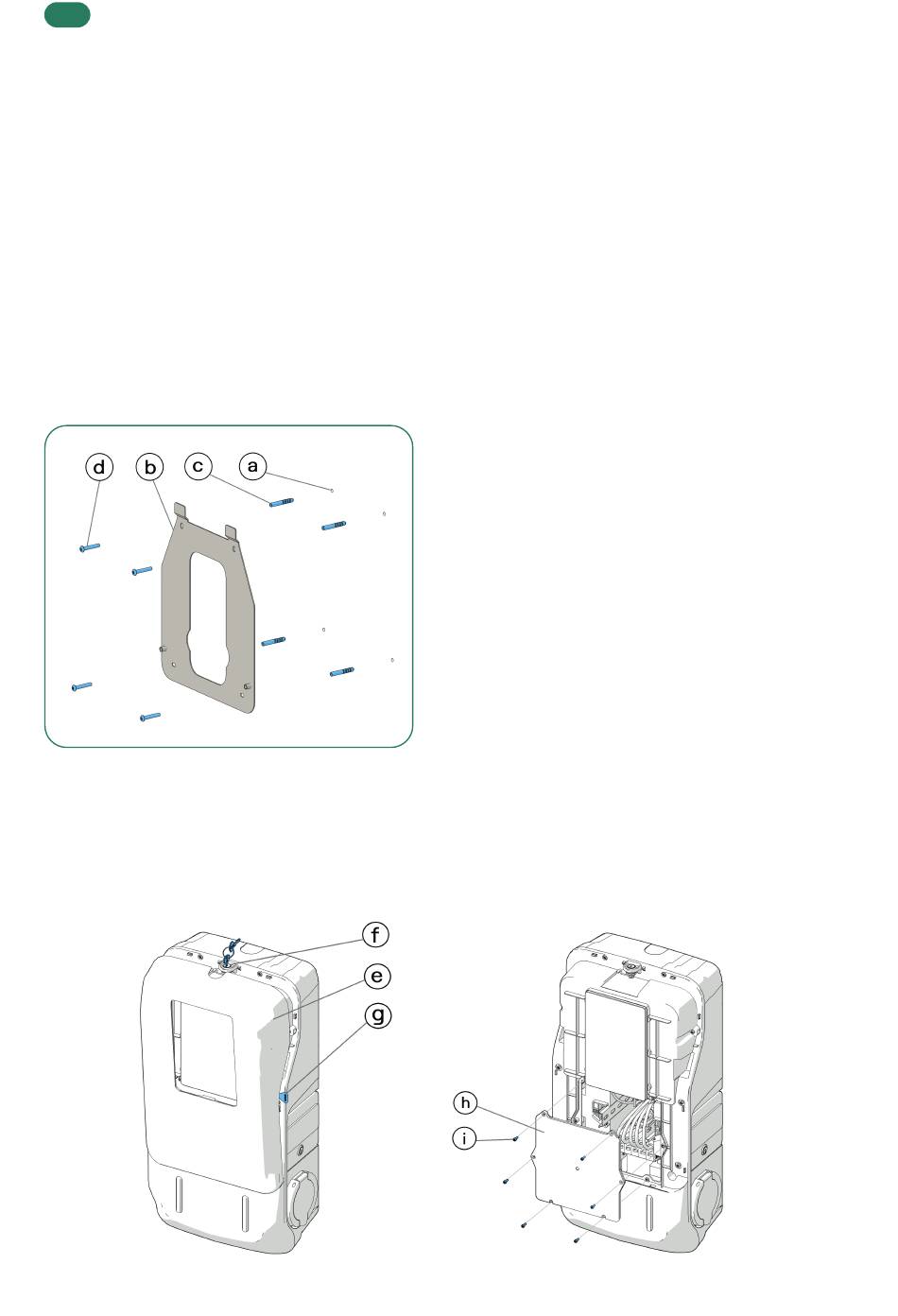

1. Utilize a placa de instalação para marcar a posição correta
dos 4 furos (a) que deverão ser feitos na parede. Use um
nível de bolha de ar para posicionar corretamente a placa
de instalação (b) e um lápis para marcar os quatro pontos
onde os furos serão realizados. Recomenda-se que os furos
inferiores estejam a uma altura entre 110 e 130 cm do chão
para um uso ideal do Duo.
2. Faça os 4 furos (diâmetro de 8 mm) na parede utilizando
uma furadeira.
3. Insira as buchas (c) fornecidas no kit de instalação dentro
dos furos, utilizando um martelo para ajudar.
4. Fixe a placa de instalação (b) utilizando os 4 parafusos Ø 5
x 45 mm (d) fornecidos na embalagem.
