DAZE Duo T Installationsanleitung Seite 29

A

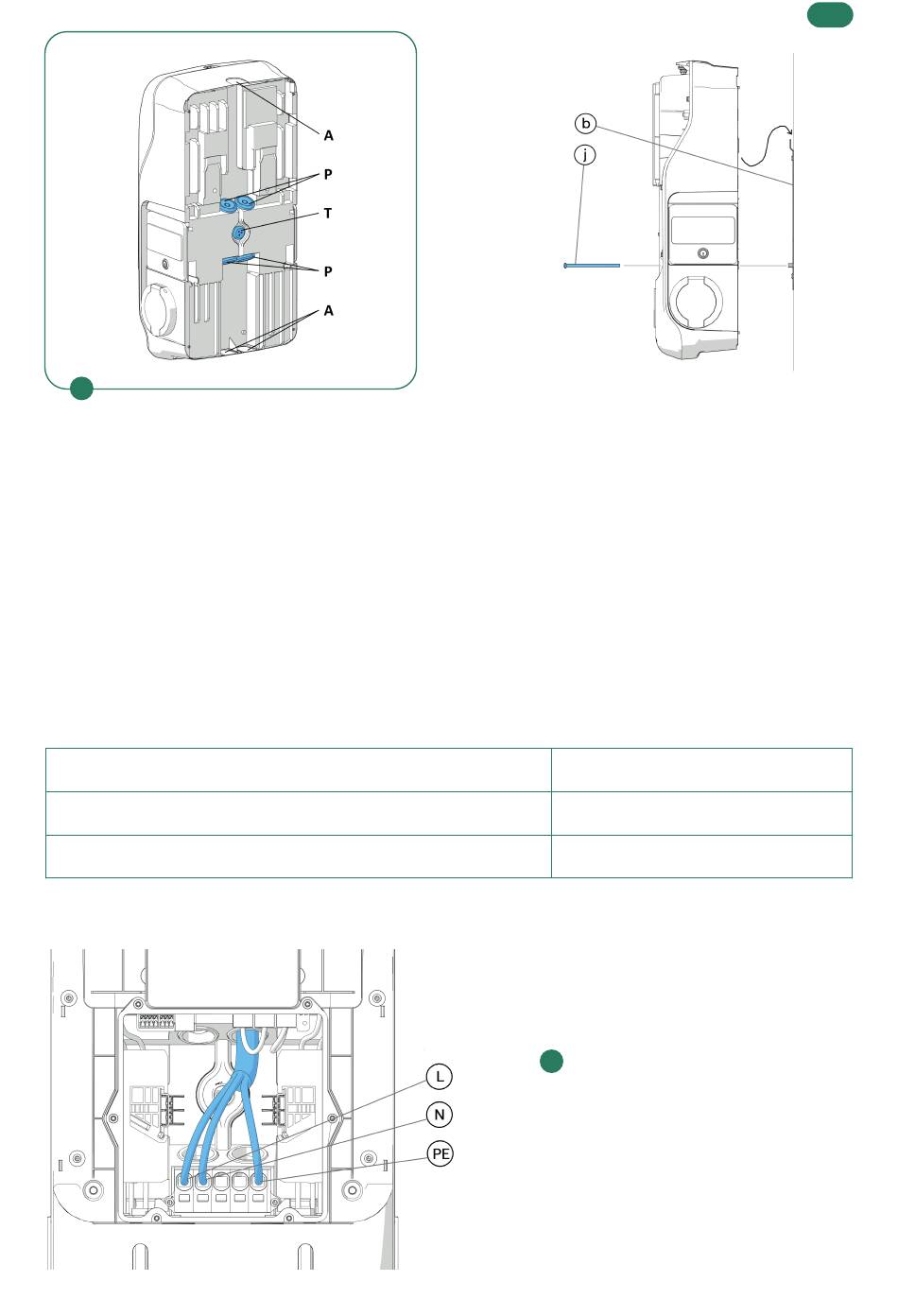

7. Se necessario, per la posa a giorno dei cavi di alimentazione, è possibile rompere con una pinza gli archi spaccabili (A) sul
retro di Duo (vedi immagine A).
8. Inserire il cavo di alimentazione attraverso uno dei passacavi (P) sul retro di Duo. La membrana passacavo (T) è adibita
al collegamento di accessori (Power Manager o Modbus, Ethernet). Essa ha tre fori ciechi Ø6 mm. Per inserire il cavo di
comunicazione rompere il fondo cieco del foro servendosi di un cacciavite.
9. Fissare Duo al muro appoggiando la parte superiore alle due linguette superiori della piastra di installazione (b),
successivamente completare il fissaggio inserendo le due viti M5 x 100mm (j) nei fori inferiori di Duo.
06.3 - Collegamento elettrico
Predisporre linee, neutro e terra con i terminali a boccola forniti prima di effettuare i collegamenti.
Attenzione: il non rispetto di questa prescrizione invalida la garanzia del prodotto. Fare riferimento al capitolo 12- Garanzia.
Diametro del cavo alimentazione multipolare
Senzione dei conduttori di alimentazione consigliata
Lunghezza di spelatura
12 - 24 mm
6-25 mm
2
12 mm
1P
Per Duo monofase collegare linea (L) e neutro
(N), senza invertirli; collegare la terra (PE).
IT
29.
