ES
06.1 - Posición de instalación
Requisitos de la instalación
Duo puede instalarse en sistemas con los siguientes tipos de puesta a tierra: TT, TN.
Para el funcionamiento correcto del cargador con todos los vehículos, es necesario verificar que la resistencia de tierra del
sistema sea inferior a 100 Ω.
Los interruptores de protección están integrados en el producto (véase la información técnica en el capítulo 1).
•
Asegúrese de que en el área de instalación no haya fuentes de calor, sustancias inflamables ni fuentes
electromagnéticas, tanto durante la fase de instalación del producto como durante toda la vida útil del producto.
•
Además, el área de instalación debe estar lo suficientemente ventilada para garantizar una correcta disipación del
calor.
•
Para las versiones del producto que requieren conexión móvil o WiFi, asegúrese de que el área seleccionada tenga
cobertura de recepción móvil o cobertura WiFi.
•
Diseñe la disposición de los aparcamientos para facilitar el acceso al cable de carga.
06.2 - Montaje

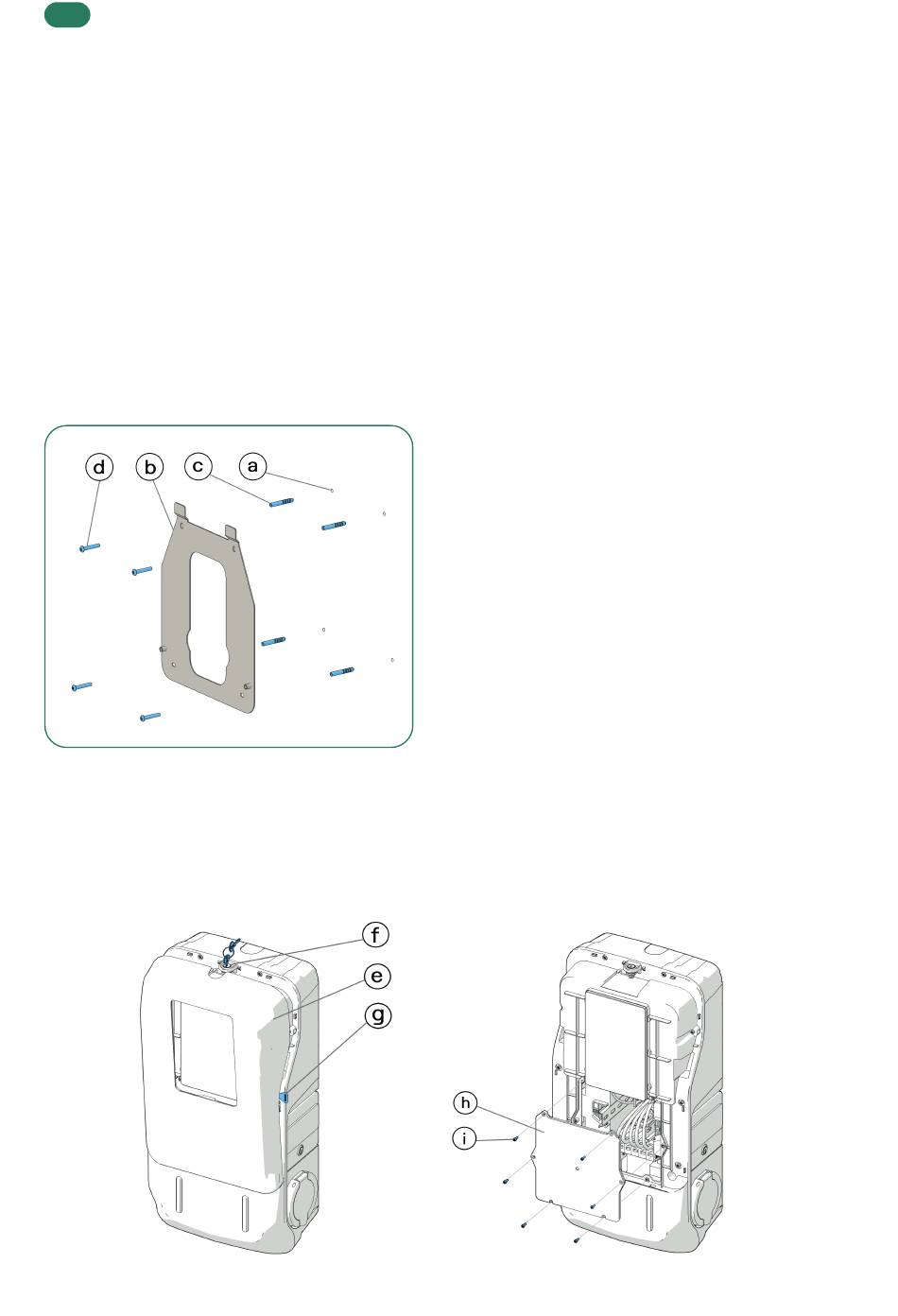

5. Abra Duo utilizando la cerradura (f) ubicada en la parte superior, usando las llaves proporcionadas. Retire la cubierta (e)
ayudándose con la palanca (g) incluida, levántela con cuidado y recorra el perfil de Duo. ¡No utilice un destornillador ni otras
herramientas aplicando fuerza!
6. Abra la puerta central (h) de Duo desatornillando los 6 tornillos M3 (i) indicados en la figura con un destornillador Torx TX10.
82.
Nota: a continuación se detalla el procedimiento para el
montaje en pared; para el montaje en totem, consulte el
manual dedicado.
1. Utilice la placa de instalación para marcar la correcta
posición de los 4 agujeros (a) que debe perforar en la pared.
Use un nivel de burbuja para colocar correctamente la
placa de instalación (b) y un lápiz para marcar los cuatro
puntos donde se perforará. Se recomienda que los agujeros
inferiores estén a una altura del suelo entre 110 y 130 cm para
un uso óptimo de Duo.
2. Realice los 4 agujeros (diámetro 8 mm) en la pared
utilizando un taladro.
3. Inserte los tapones (c) proporcionados en el kit de
instalación en los agujeros, ayudándose con un martillo.
4. Fije la placa de instalación (b) mediante los 4 tornillos Ø 5
x 45 mm (d) proporcionados en el paquete.
