05 - Préparation à l'installation
L'installation doit être effectuée après avoir désactivé l'alimentation électrique en agissant
sur l'interrupteur du tableau en amont. Vérifiez l'absence de tension à l'aide d'un multimètre.
05.1 - Contenu de l'emballage
1

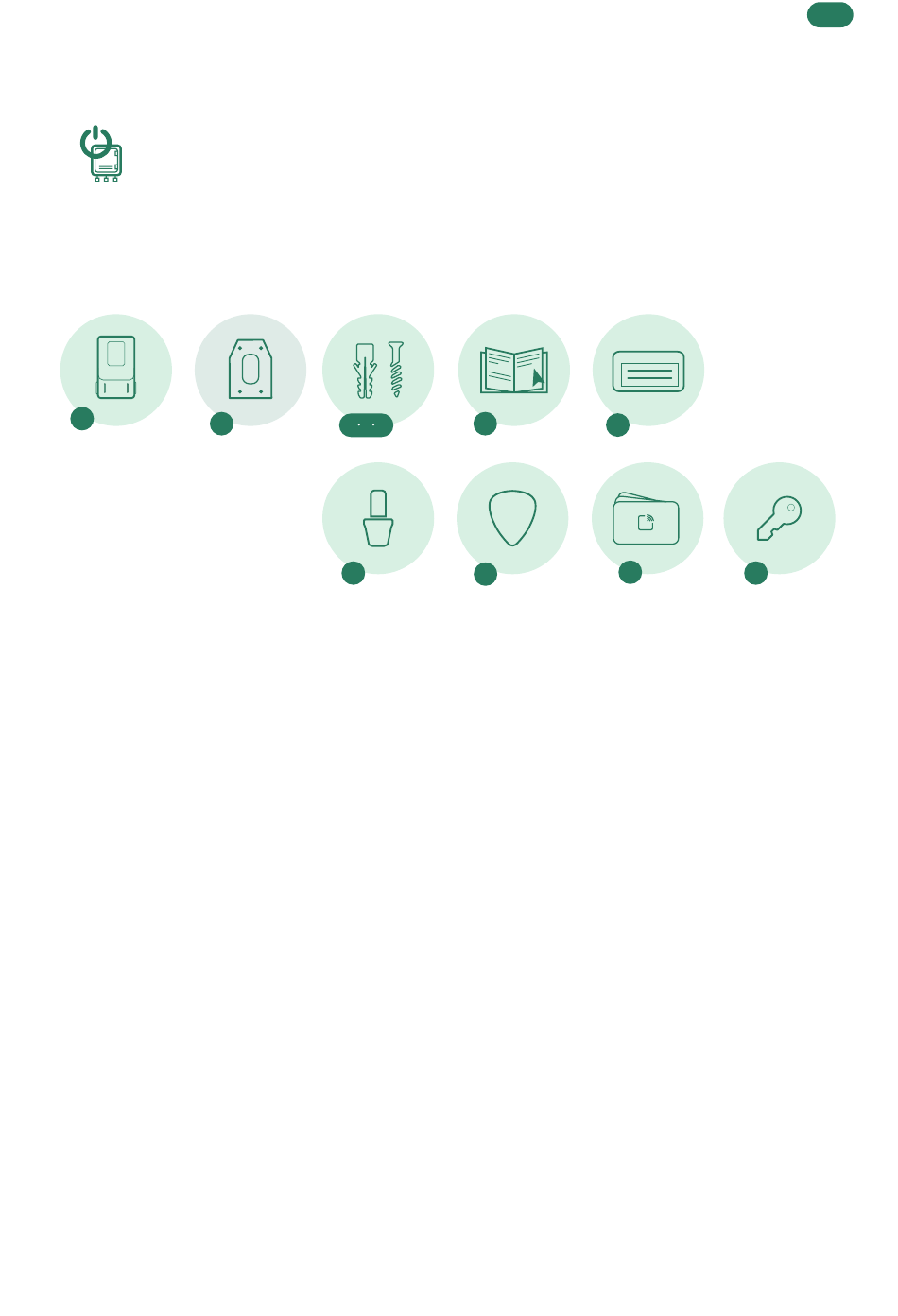

Dans l'emballage, vous trouverez :
1. Duo
2. Plaque d'installation
3. Vis Ø 5 x 45mm (x4)
4. Chevilles Ø 8 x 40mm (x4)
5. Vis M5 x 100mm (x2)
6. Manuel d'installation
05.2 - Matériel nécessaire
Pour installer Duo, l'équipement suivant est nécessaire, mais non fourni :
1. Tournevis
2. Tournevis Torx T10
3. Pince à sertir pour bornes et RJ45 (pour l'installation du Power Manager)
4. Niveau à bulle
5. 5x bornes à œillet de section supérieure à 16 mm² si nécessaire
06 - Installation
L'alimentation de l'équipement doit rester désactivée pendant toute cette phase. Le non-respect de ces instructions peut
entraîner des dommages, y compris graves, aux personnes et aux biens, voire la mort.
Les images suivantes sont à titre illustratif et peuvent ne pas montrer toutes les composants internes présentes dans le produit.
La norme IEC EN 60364-7-722 ou les normes nationales équivalentes fournissent des exigences supplémentaires pour
l'installation électrique destinée à alimenter le produit. Si Duo est installé dans un endroit accessible au public, il doit être protégé
par un dispositif de limitation de surtension (SPD). Il n'est pas nécessaire que l'SPD fasse partie de la station de recharge, ni qu'il
soit « dédié ».
2
3 4 5
8
6
9
7. Carte série et PUK
8. Bornes à douille de 16 mm²
9. Lévier pour démontage
10. Cartes RFID (x3)
11. Clés d'ouverture (x4)
7
10
11
