• Installieren Sie die Steuerung in der Installationsdose (einer tiefen Hohlwanddose mit
einem Mindestdurchmesser
Anschlussraum).
• Zum Verbinden der Leitungen verwenden Sie Schraubklemmen, Spleißverbinder u. ä.
• An
die Steuerung
Endlagenschalter anschließen. Die Stromaufnahme durch den an die Steuerung
angeschlossenen Motor darf 1,7 A nicht überschreiten.
• An die Steuerungseingänge können Sie einen Doppel-Wipptaster oder Jalousieschalter
anschließen. Es wird empfohlen einen Wipptaster anzuschließen, da dieser eine größere
Funktionalität bietet.
• Zum Anschluss des Tasters / Schalters verwenden Sie flexible Leitungen mit dem
Querschnitt 0,5-0,75 mm
Montage von Smart Blinds
1. Schalten Sie die Stromversorgung im Stromkreis ab, an den die Steuerung
angeschlossen werden soll.
2. Öffnen Sie die Installationsdose, in der die Steuerung montiert werden soll.

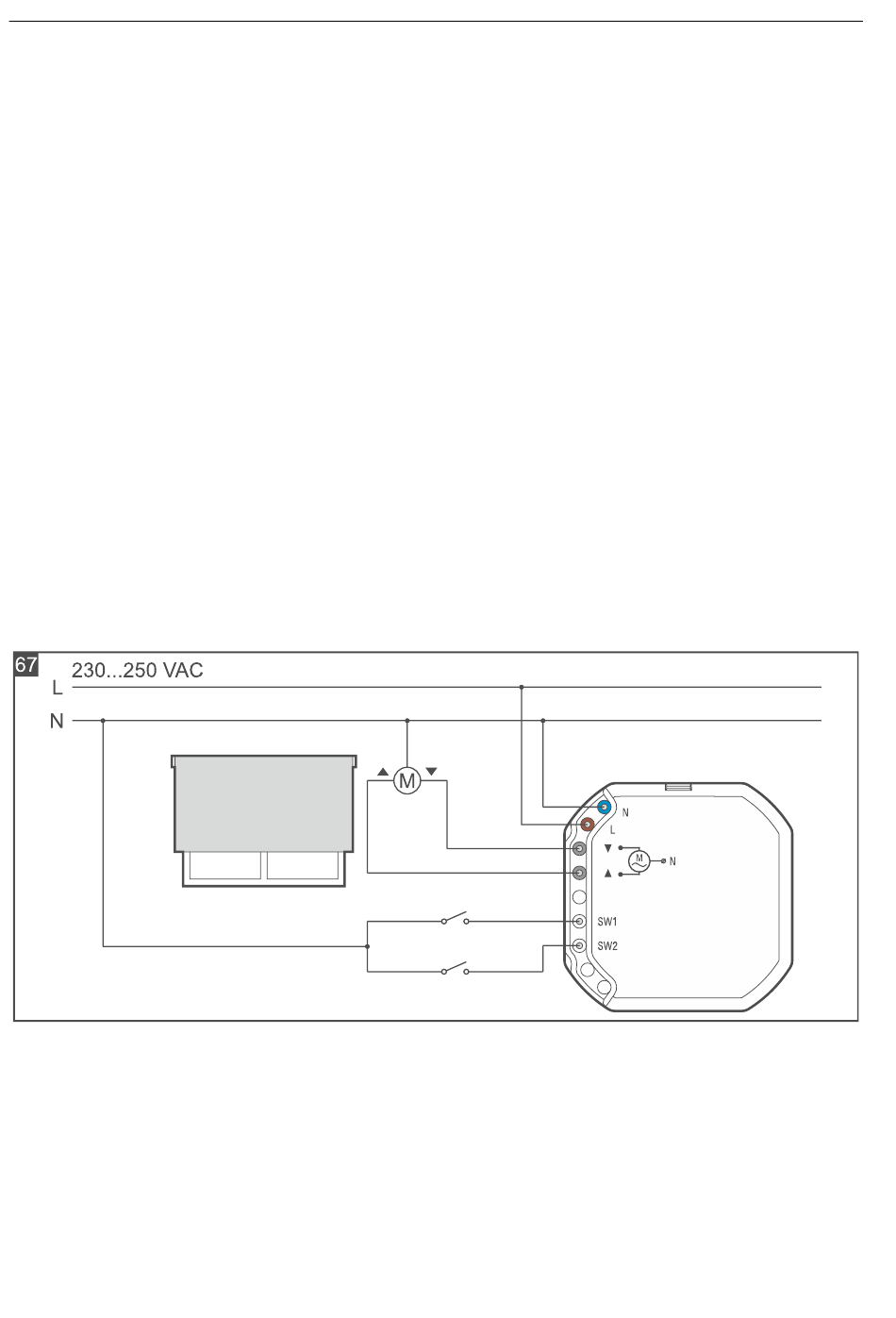

3. Schließen Sie die Steuerung an den Stromkreis 230 V AC an (Abb. 67):
– brauner Leiter [L] an den Außenleiter.
– blauer Leiter [N] an den Neutralleiter.
4. Schließen Sie den Rollladen-/Jalousiemotor an den Ausgang der Steuerung an (Abb. 67).
5. Schließen Sie einen Doppel-Wipptaster / Jalousieschalter an die Eingänge der Steuerung
an (Abb. 67).
6. Platzieren Sie die Steuerung in der Dose. Die elektrischen Leitungen sollen sich hinter
dem Gehäuse der Steuerung befinden.
7. Schalten Sie die Stromversorgung im Kreis ein, an den die Steuerung angeschlossen ist.
8. Starten Sie die Be Wave App und fügen Sie die Steuerung dem System hinzu. Wenn der
Befehl zum Einschalten des Gerätes eingeblendet wird, drücken Sie die mit dem Symbol
+ gekennzeichnete Taste am Gehäuse (Abb. 66).
9. Schließen Sie die Dose.
