Montage Optionen

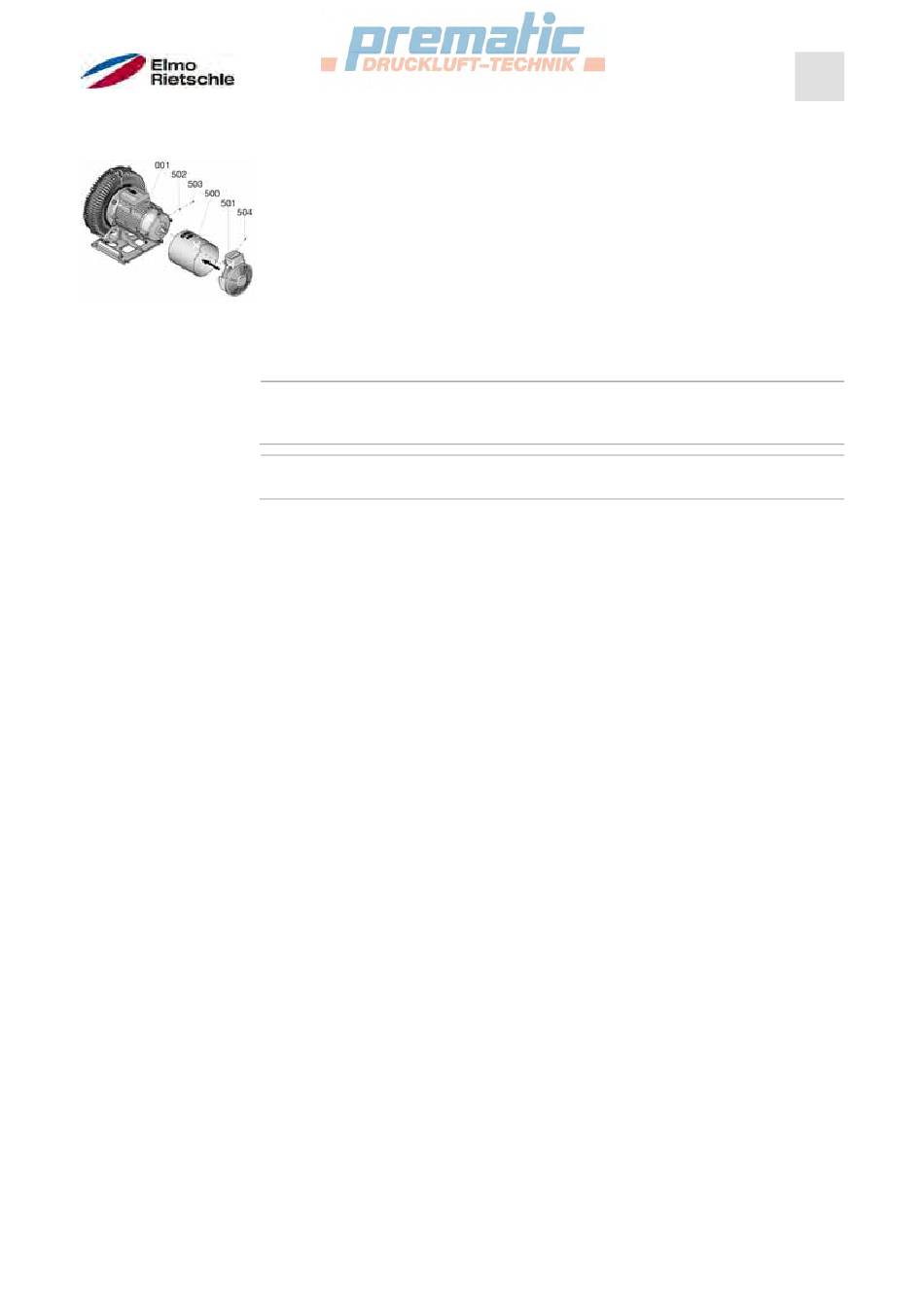

11.1 Montage Fremdlüfter
▪ Ring für Fremdlüfter (500) über Belüftungsseite des Motorgehäuses (001) posi-
tionieren und mit Bohrungen am Motorgehäuse ausrichten.
HINWEIS! Position des Rings für Fremdlüfter am Motorgehäuse beach-
ten.
▪ Ring für Fremdlüfter (500) mit Schrauben (503) und Scheiben (502) am Motor-
gehäuse (001) verschrauben.
▪ Fremdlüfter (501) auf Ring für Fremdlüfter (500) positionieren.
HINWEIS! Position des Fremdlüfters auf dem Ring für Fremdlüfter beach-
ten.
▪ Fremdlüfter (501) mit Schrauben (504) mit Ring für Fremdlüfter (500) ver-
schrauben.
Wenn die G-BH2 mit Druckseite und/oder Saugseite deckelseitig (D) ausge-
rüstet ist, dann Montage weiter mit Montage deckelseitige Schalldämpfer
und Blindflansche [➙ 54].
Wenn die G-BH2 mit Schalldämpfern ausgerüstet ist, dann Montage weiter
mit Montage Schalldämpfer [➙ 44].
