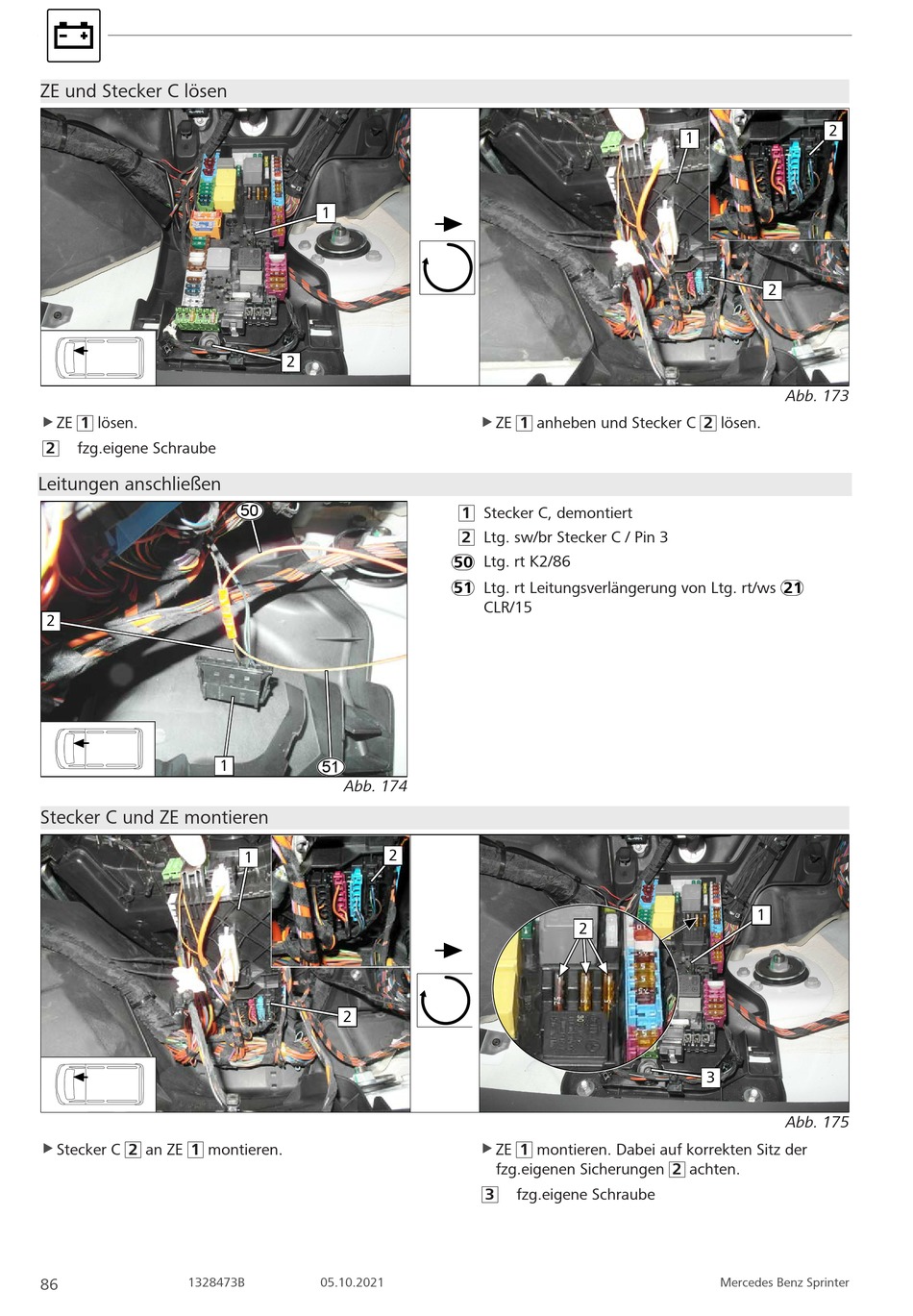

Webasto Thermo Top Evo Einbaudokumentation Seite 86

ZE und Stecker C lösen
ZE 1 lösen.
u
2 fzg.eigene Schraube
Leitungen anschließen
2
Stecker C und ZE montieren
Stecker C 2 an ZE 1 montieren.
u
1328473B
86
1
2
50
1
51
Abb. 174
2
1
2
05.10.2021
ZE 1 anheben und Stecker C 2 lösen.
u
1 Stecker C, demontiert
2 Ltg. sw/br Stecker C / Pin 3
Ltg. rt K2/86
Ltg. rt Leitungsverlängerung von Ltg. rt/ws
CLR/15
2
ZE 1 montieren. Dabei auf korrekten Sitz der
u
fzg.eigenen Sicherungen 2 achten.
3 fzg.eigene Schraube
2
1
2
Abb. 173
1
3
Abb. 175
Mercedes Benz Sprinter
