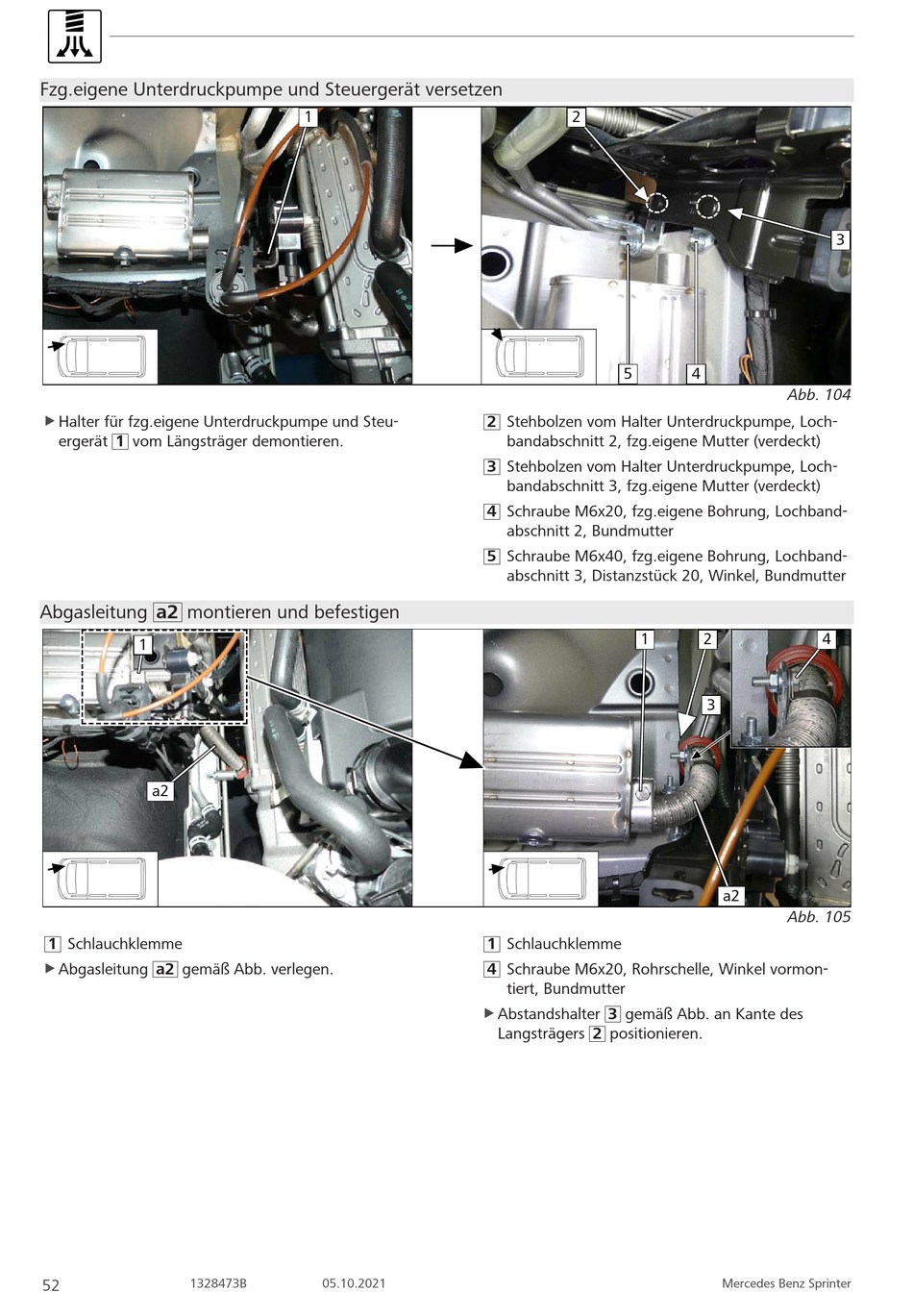

Webasto Thermo Top Evo Einbaudokumentation Seite 52

Fzg.eigene Unterdruckpumpe und Steuergerät versetzen
Halter für fzg.eigene Unterdruckpumpe und Steu-
u
ergerät 1 vom Längsträger demontieren.
Abgasleitung a2 montieren und befestigen
1
a2
1 Schlauchklemme
Abgasleitung a2 gemäß Abb. verlegen.
u
1328473B
52
1
05.10.2021
2
5
2 Stehbolzen vom Halter Unterdruckpumpe, Loch-
bandabschnitt 2, fzg.eigene Mutter (verdeckt)
3 Stehbolzen vom Halter Unterdruckpumpe, Loch-
bandabschnitt 3, fzg.eigene Mutter (verdeckt)
4 Schraube M6x20, fzg.eigene Bohrung, Lochband-
abschnitt 2, Bundmutter
5 Schraube M6x40, fzg.eigene Bohrung, Lochband-
abschnitt 3, Distanzstück 20, Winkel, Bundmutter
1
1 Schlauchklemme
4 Schraube M6x20, Rohrschelle, Winkel vormon-
tiert, Bundmutter
u Abstandshalter 3 gemäß Abb. an Kante des
Langsträgers 2 positionieren.
3
4
Abb. 104
2 4
3
a2
Abb. 105
Mercedes Benz Sprinter
