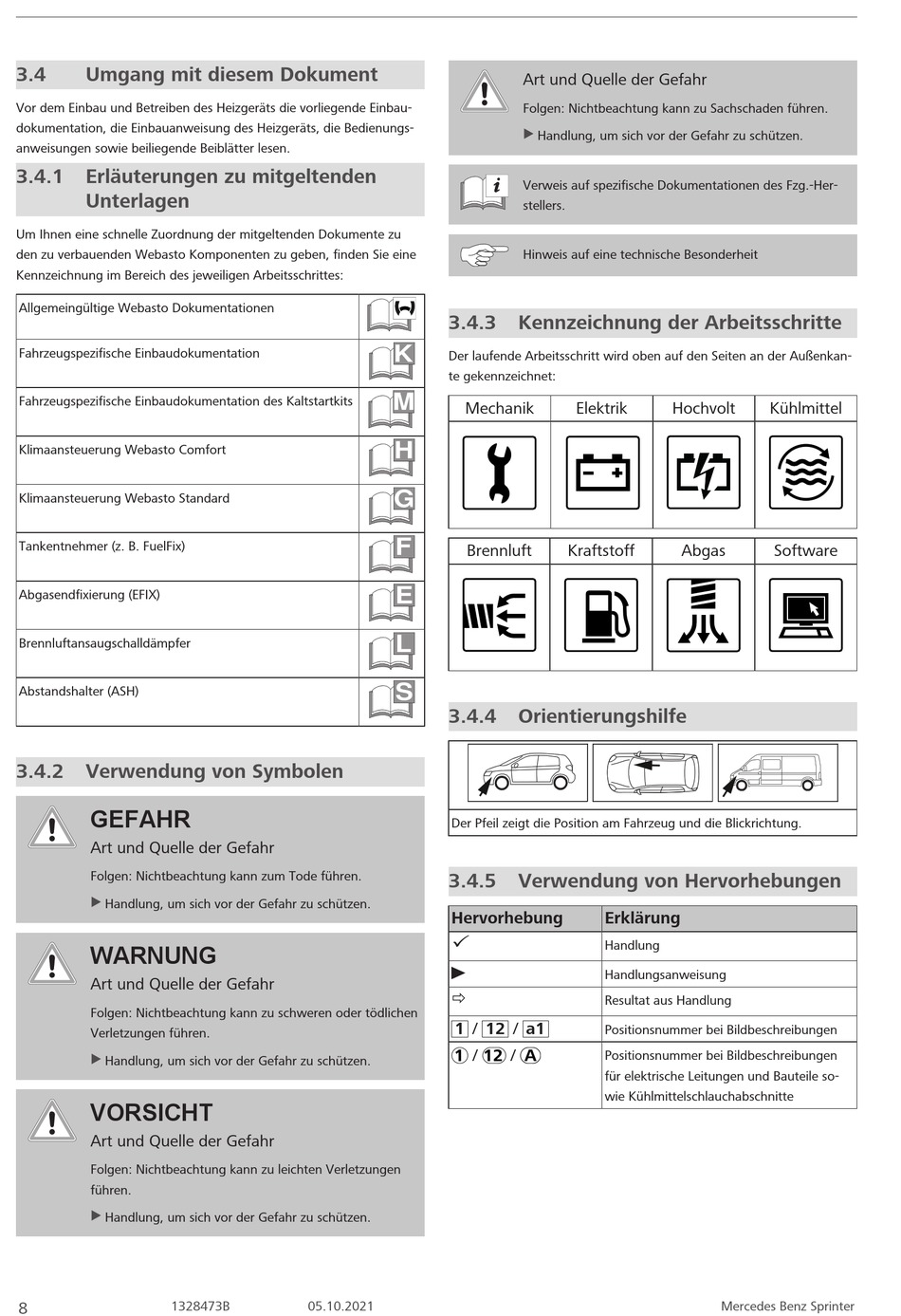

Webasto Thermo Top Evo Einbaudokumentation Seite 8

3.4 Umgang mit diesem Dokument
Vor dem Einbau und Betreiben des Heizgeräts die vorliegende Einbau-
dokumentation, die Einbauanweisung des Heizgeräts, die Bedienungs-
anweisungen sowie beiliegende Beiblätter lesen.
3.4.1 Erläuterungen zu mitgeltenden
Unterlagen
Um Ihnen eine schnelle Zuordnung der mitgeltenden Dokumente zu
den zu verbauenden Webasto Komponenten zu geben, finden Sie eine
Kennzeichnung im Bereich des jeweiligen Arbeitsschrittes:
Allgemeingültige Webasto Dokumentationen
Fahrzeugspezifische Einbaudokumentation
Fahrzeugspezifische Einbaudokumentation des Kaltstartkits
Klimaansteuerung Webasto Comfort
Klimaansteuerung Webasto Standard
Tankentnehmer (z. B. FuelFix)
Abgasendfixierung (EFIX)
Brennluftansaugschalldämpfer
Abstandshalter (ASH)
3.4.2 Verwendung von Symbolen
GEFAHR
Art und Quelle der Gefahr
Folgen: Nichtbeachtung kann zum Tode führen.
u
Handlung, um sich vor der Gefahr zu schützen.
WARNUNG
Art und Quelle der Gefahr
Folgen: Nichtbeachtung kann zu schweren oder tödlichen
Verletzungen führen.
u
Handlung, um sich vor der Gefahr zu schützen.
VORSICHT
Art und Quelle der Gefahr
Folgen: Nichtbeachtung kann zu leichten Verletzungen
führen.
u
Handlung, um sich vor der Gefahr zu schützen.
1328473B
8
3.4.3
K
F
Der laufende Arbeitsschritt wird oben auf den Seiten an der Außenkan-
te gekennzeichnet:
M
F
Mechanik
H
F
G
F
F
F
Brennluft
E
F
L
F
S
F
3.4.4
Der Pfeil zeigt die Position am Fahrzeug und die Blickrichtung.
3.4.5
Hervorhebung
1 / 12 / a1
/
05.10.2021
Art und Quelle der Gefahr
Folgen: Nichtbeachtung kann zu Sachschaden führen.
u
Handlung, um sich vor der Gefahr zu schützen.
Verweis auf spezifische Dokumentationen des Fzg.-Her-
stellers.
Hinweis auf eine technische Besonderheit
Kennzeichnung der Arbeitsschritte
Elektrik Hochvolt
Kraftstoff Abgas
Orientierungshilfe
Verwendung von Hervorhebungen
Erklärung
Handlung
Handlungsanweisung
Resultat aus Handlung
Positionsnummer bei Bildbeschreibungen
/
Positionsnummer bei Bildbeschreibungen
für elektrische Leitungen und Bauteile so-
wie Kühlmittelschlauchabschnitte
Kühlmittel
Software
Mercedes Benz Sprinter
