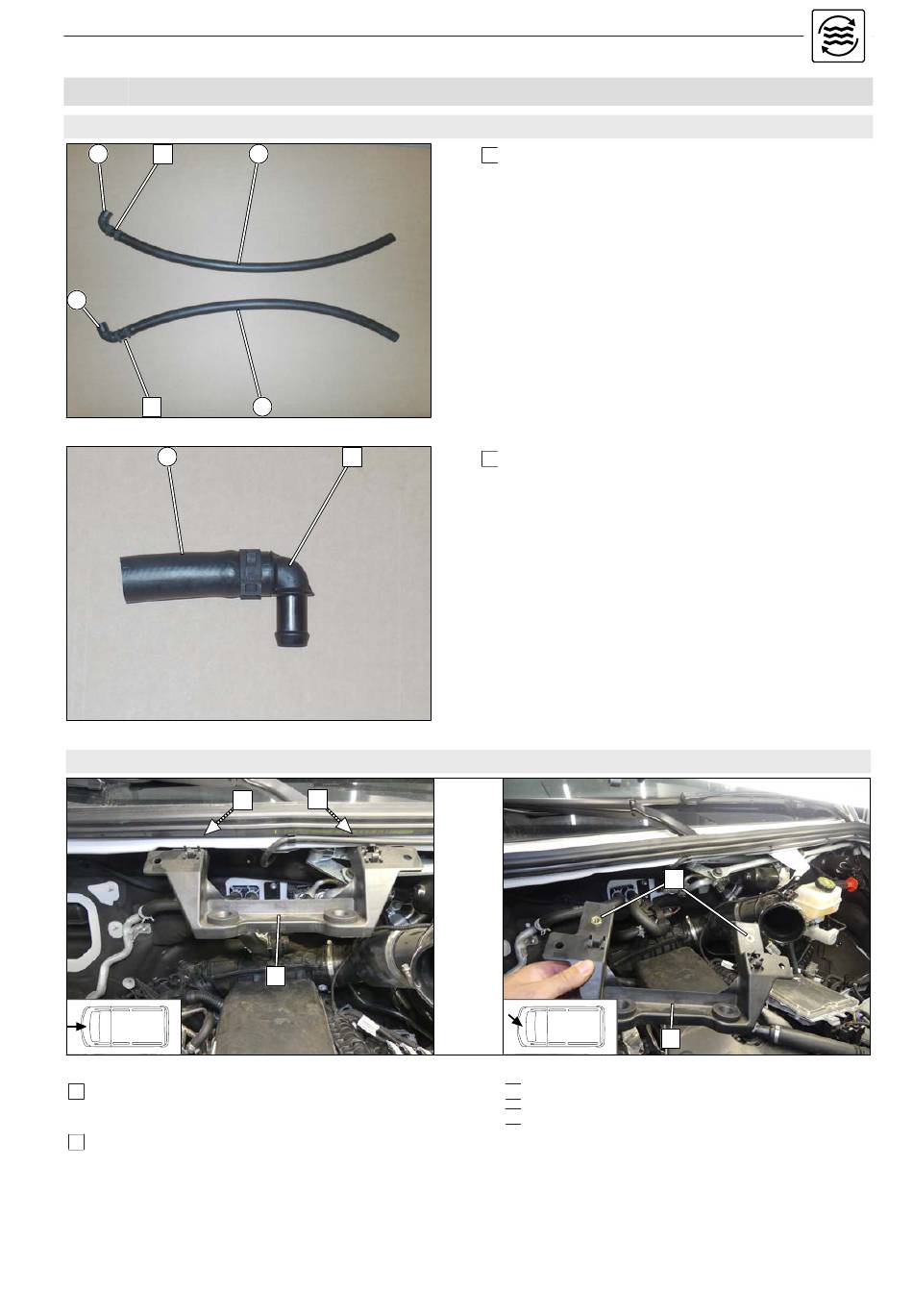

Webasto Thermo Top Evo Einbaudokumentation Seite 33

10.2 Erstellung Kühlmittelkreislauf - Fzg. mit 2.0D und MKB: OM654
Schläuche vorbereiten
D 1
B
1
F
Ausbauhinweise Halter Luftfilterkasten
1 fzg.eigene Befestigungsschrauben Halter Luftfil-
terkasten (verdeckt) lösen
2 Halter Luftfilterkasten
Mercedes Benz Sprinter
E
A
Abb. 57
1
Abb. 58
1
1
2
1 Verbindungsrohr 18x18
1 Verbindungsrohr 18x18 / 90°
2 Halter Luftfilterkasten demontiert
3 Ansicht fzg.eigene Gewinde im Halter des Luft-
filterkasten
05.10.2021
3
2
Abb. 59
1328473B
33
