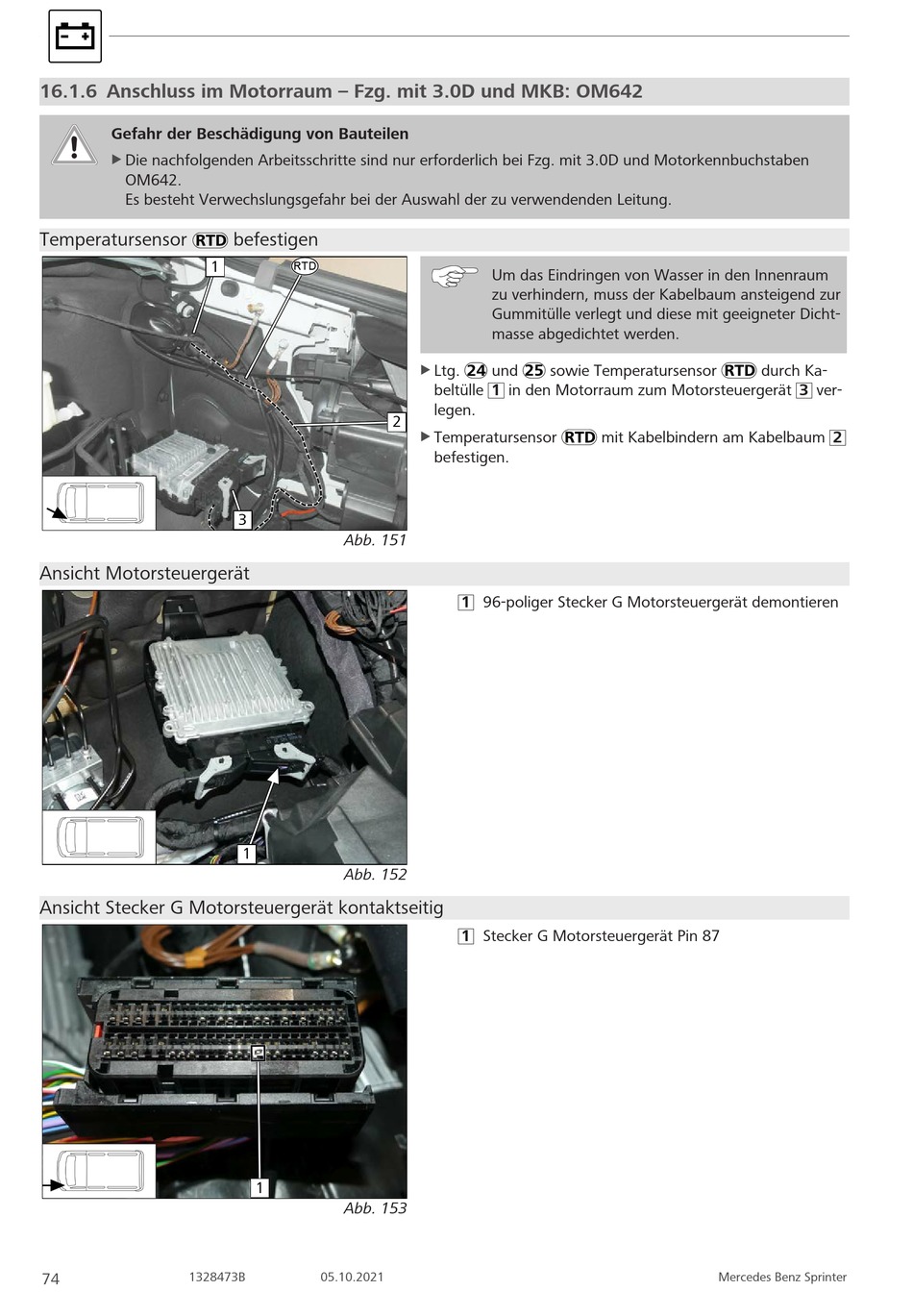

16.1.6 Anschluss im Motorraum – Fzg. mit 3.0D und MKB: OM642
Gefahr der Beschädigung von Bauteilen
u Die nachfolgenden Arbeitsschritte sind nur erforderlich bei Fzg. mit 3.0D und Motorkennbuchstaben
OM642.
Es besteht Verwechslungsgefahr bei der Auswahl der zu verwendenden Leitung.
Temperatursensor
1
Ansicht Motorsteuergerät
Ansicht Stecker G Motorsteuergerät kontaktseitig
1328473B
74
befestigen
RTD
2
3
Abb. 151
1
Abb. 152
1
Abb. 153
05.10.2021
Um das Eindringen von Wasser in den Innenraum
zu verhindern, muss der Kabelbaum ansteigend zur
Gummitülle verlegt und diese mit geeigneter Dicht-
masse abgedichtet werden.
Ltg. und sowie Temperatursensor
u
beltülle 1 in den Motorraum zum Motorsteuergerät 3 ver-
legen.
u Temperatursensor
befestigen.
1 96-poliger Stecker G Motorsteuergerät demontieren
1 Stecker G Motorsteuergerät Pin 87
durch Ka-
mit Kabelbindern am Kabelbaum 2
Mercedes Benz Sprinter
