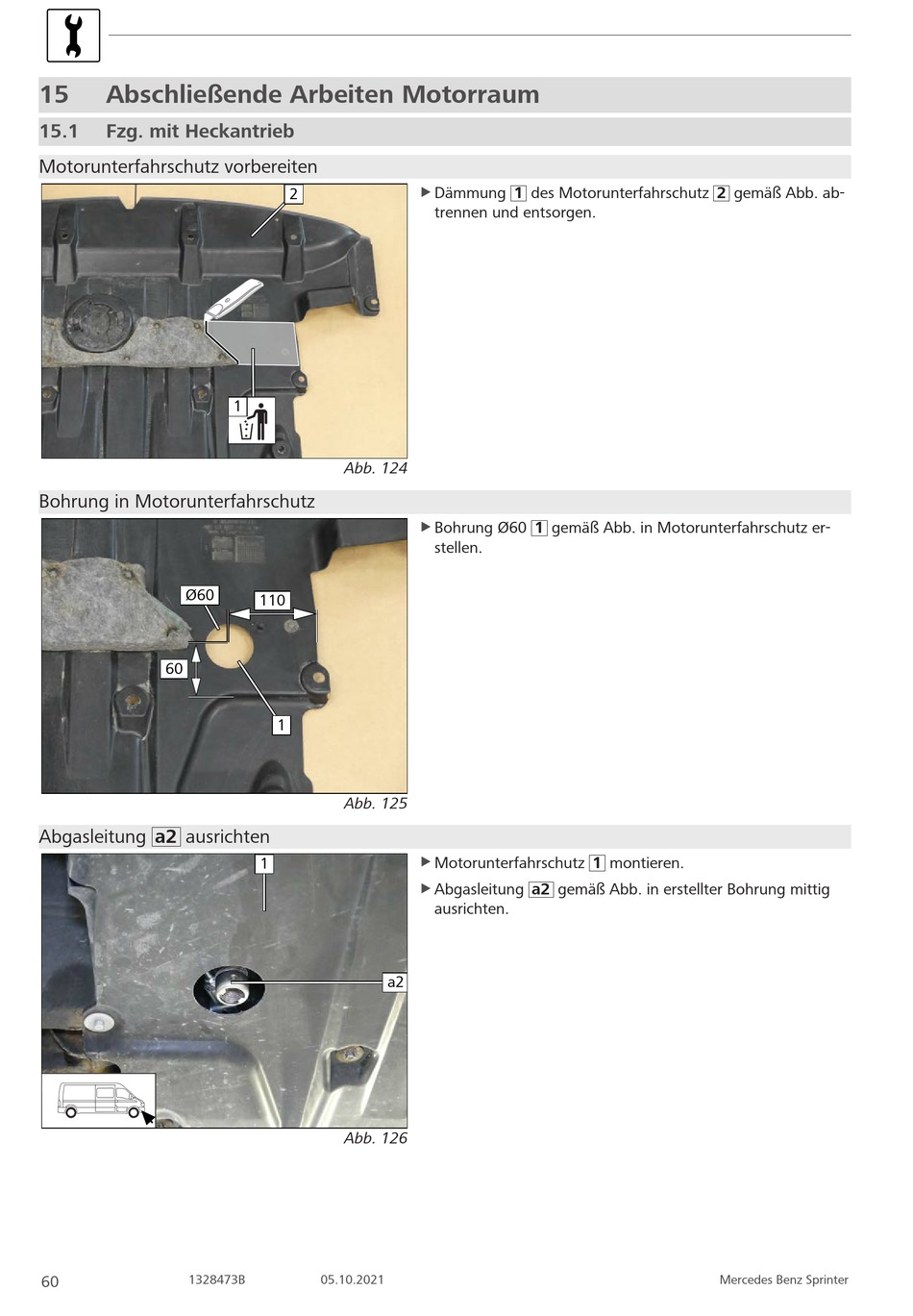

Webasto Thermo Top Evo Einbaudokumentation Seite 60

15 Abschließende Arbeiten Motorraum
15.1 Fzg. mit Heckantrieb
Motorunterfahrschutz vorbereiten
Bohrung in Motorunterfahrschutz
Ø60
60
Abgasleitung a2 ausrichten
1328473B
60
2
1
Abb. 124
110
1
Abb. 125
1
a2
Abb. 126
05.10.2021
Dämmung 1 des Motorunterfahrschutz 2 gemäß Abb. ab-
u
trennen und entsorgen.
Bohrung Ø60 1 gemäß Abb. in Motorunterfahrschutz er-
u
stellen.
Motorunterfahrschutz 1 montieren.
u
Abgasleitung a2 gemäß Abb. in erstellter Bohrung mittig
u
ausrichten.
Mercedes Benz Sprinter
