Webasto Thermo Top Evo Einbaudokumentation Seite 11

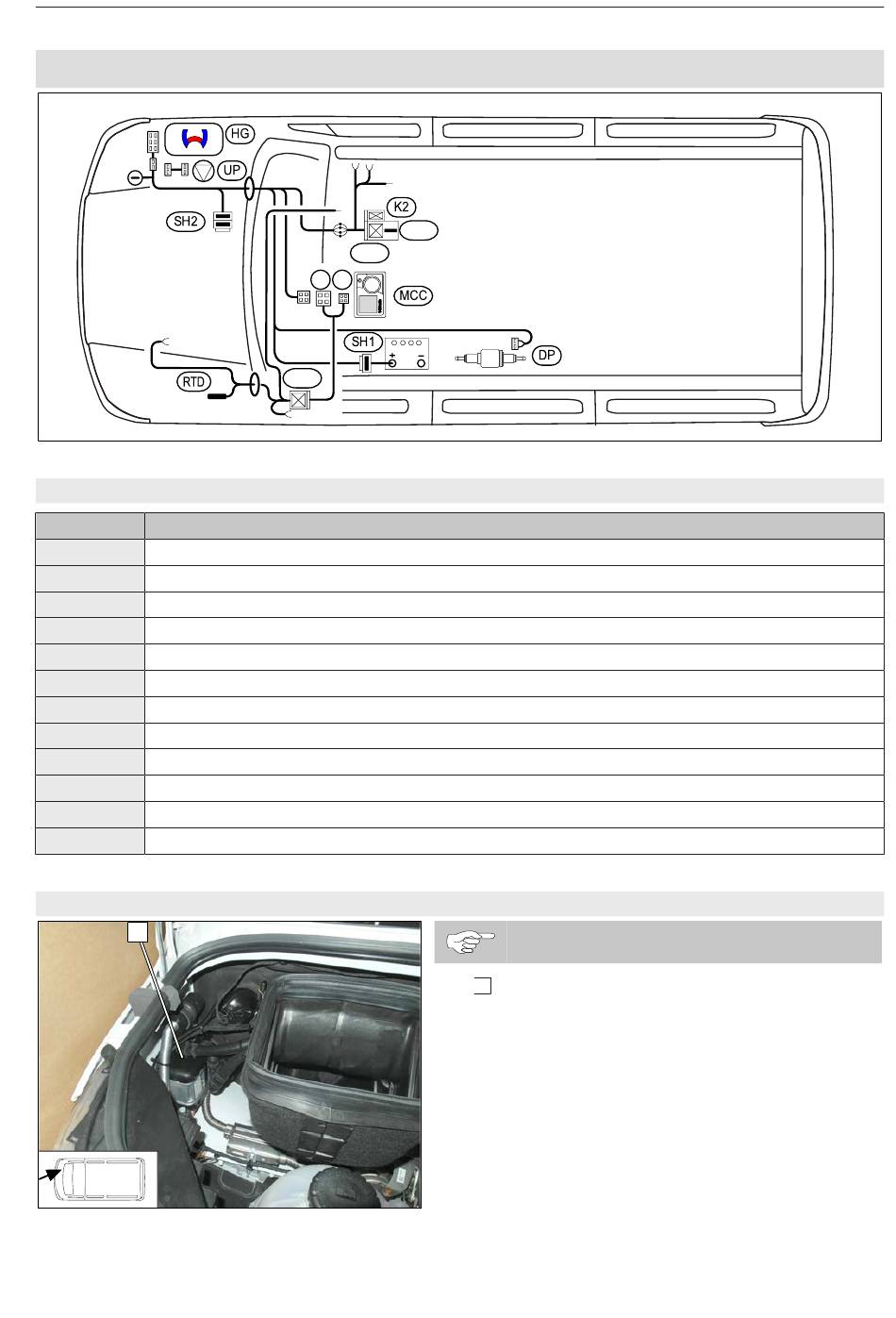

6 Einbauübersicht
Legende Einbauübersicht
Abk. Bauteil
A/B Adapterstecker
CLR CLR Modul
DP Kraftstoffpumpe
HG Heizgerät
K2 Zusatzrelais
LIN LIN Gateway
MCC MultiControl CAR (Bedienelement)
RSH Relaissicherungshalter Innenraum
RTD Temperaturfühler
SH1 Sicherungshalter für F0
SH2 Sicherungshalter Motorraum
UP Kühlmittelpumpe
Einbauort Heizgerät
1
Mercedes Benz Sprinter
RSH
LIN
A B
CLR
Abb. 2
Darstellung erfolgt am Fzg. mit Heckantrieb
1 Heizgerät
05.10.2021
Abb. 1
1328473B
11
