Webasto Thermo Top Evo Einbaudokumentation
Skoda fabia / roomster
Vorschau ausblenden
Andere Handbücher für Thermo Top Evo:
- Einbaudokumentation (78 Seiten) ,
- Montageanleitung (60 Seiten) ,
- Werkstatt-handbuch (52 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks

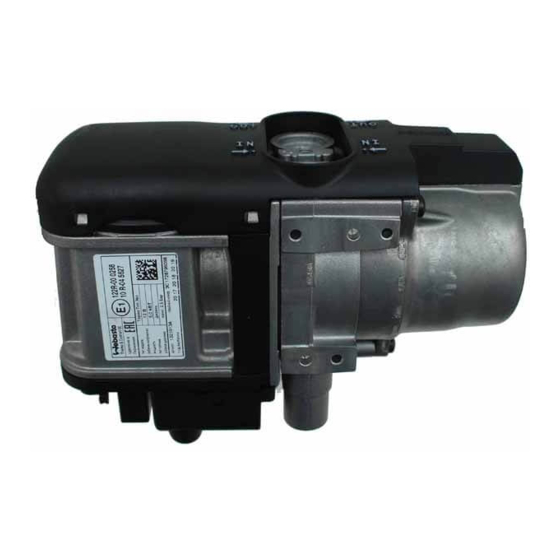

Wasser-Heizgerät
Zusatzheizung Thermo Top Evo
Einbaudokumentation
Skoda Fabia / Roomster
Benzin
ab Modell 2010
Linkslenker
Schaltgetriebe
ACHTUNG!
Warnung vor Gefahr:
Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver-
ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere
oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer
Spezialausrüstung.
Es dürfen nur Originalteile von Webasto verwendet werden. Siehe dazu auch Zubehörkatalog
Luft- und Wasserheizgeräte von Webasto.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu repa-
rieren, wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die
notwendigen technischen Fähigkeiten erworben haben und die für einen sachgerech-
ten Einbau und Reparatur nötigen technischen Dokumentationen, Werkzeuge und
Ausrüstungen nicht zur Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch un-
geschultes Personal zurückzuführen sind.
Ident.-Nr.: 1316385A
e1
00 0258
Schutzgebühr 10,- Euro
Feel the drive
© Webasto AG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top Evo
Inhaltszusammenfassung für Webasto Thermo Top Evo
- Seite 1 Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver- ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer Spezialausrüstung.
-
Seite 2: Inhaltsverzeichnis
Skoda Fabia / Roomster Inhaltsverzeichnis Gültigkeit Einbauort vorbereiten Heizgerät / Einbaukit Heizgerät vorbereiten Vorwort Heizgerät montieren Allgemeine Hinweise Kühlmittelkreislauf Spezialwerkzeug Brennstoff Erläuterungen zum Dokument Brennluft Vorarbeiten Abgas Einbauort Heizgerät Abschließende Arbeiten Elektrik vorbereiten Schablone Tankentnehmer Elektrik Bedienungshinweise für den Endkunden Gebläseansteuerung manuelle Klimaanlage Gebläseansteuerung Klimaautomatik Option Telestart... -
Seite 3: Heizgerät / Einbaukit
Fahrzeuges können beim Einbau Änderungen gegenüber dieser „Einbaudokumentation“ notwendig werden. In jedem Fall sind jedoch die Vorschriften dieser „Einbaudokumentation“; der „Bedienungsanweisung“ und der „Einbauanweisung“ der Thermo Top Evo zu befolgen. Die entsprechenden Regeln der Technik sowie eventuelle Angaben des Fahrzeugherstellers sind beim Einbau einzuhalten. -
Seite 4: Erläuterungen Zum Dokument
Gefahr von Verletzungen oder tödlichen Un- fällen besondere Gefahr der Beschädigung von Bauteilen besondere Brand- und Explosionsgefahr Verweis auf allgemeine Einbauanweisung der Webasto Komponente bzw. auf fahrzeugspezifische Unterlagen des Herstellers Hinweis auf eine technische Besonderheit Der Pfeil im Fahrzeugpiktogramm zeigt die Position am... -
Seite 5: Vorarbeiten
Skoda Fabia / Roomster Vorarbeiten ACHTUNG! - Tankdeckel öffnen, Tank belüften - Tankdeckel wieder schließen - Batterie abklemmen! - Druck im Kühlsystem ablassen! - Fabriknummer vom Typschild Original auf das Typschild Duplikat übertragen - Die nicht zutreffende Jahreszahl auf dem Duplikatschild entfernen - Duplikatschild (Typschild) an geeigneter Stelle sichtbar anbringen - Scheibenwischer abbauen - Wasserkastenabdeckung abbauen... -
Seite 6: Elektrik Vorbereiten
Skoda Fabia / Roomster Elektrik vorbereiten 1 Winkel 90° Winkel bie- 1 Sicherungshalter Innenraum 2 Schraube M5x12, Scheibe, Mutter 3 Winkel Siche- rungshal- ter Innen- raum vor- bereiten F4 25A und K1-Relais eingesetzt. Leitung rt in Relaissockel K1/87a und Leitung sw rt/sw gn/ws in Relaissockel K1/30 einsetzen. - Seite 7 Skoda Fabia / Roomster IPCU nach Montage auf Sockel 2 aufstecken! 1 Klettband 3 Ltg. sw 0,5mm² IPCU/A 4 Ltg. br 0,5mm² IPCU/85 5 Ltg. rt 0,5mm² IPCU/E IPCU vor- 6 Ltg. gn/ws 0,5mm² IPCU/86 bereiten Leitung rt und Leitung sw in Isolier- schlauch einziehen! gn/ws...
-
Seite 8: Elektrik
Skoda Fabia / Roomster Elektrik Anschluss an Batterie-Plus Vorwahluhr 1 Plusverteiler auf Batterie 1 Vorwahluhr 2 Plusleitung Kabelbaum Dosierpumpe erst Schema später zusammen mit Brenn- Kabel- stoffleitung entlang der fahr- baumverle- zeugeigenen Kraftstoffleitungen gung am Unterboden verlegen Sicherungshalter Motorraum Kabelbaumdurchführung Innenraum 1 Gummitülle Durchführung Wasserkasten 1 Bohrung Ø... -
Seite 9: Gebläseansteuerung Manuelle Klimaanlage
4² 0,5² 2,5² 4² rt/sw gn/ws 0,5² 4² 0,75² 0,5² T4aa 0,5² 4² 0,5² Bauteile Webasto Bauteile Fahrzeug Farben und Symbole Heizgerät TT-Evo Gebläsemotor 6-poliger Stecker HG SB39 Sicherung 30A weiß 2-poliger Stecker HG Widerstandsgruppe schwarz 4-poliger Stecker Schaltereinheit braun... - Seite 10 Skoda Fabia / Roomster 1 Sicherungshalter Innenraum 2 Fzg.eigene Schraube 3 Winkel Siche- rungshal- ter Innen- raum mon- tieren Kabelbaum Sicherungshalter Innenraum 1 und Kabelbaum Sicherungshalter Motorraum 2 gemäß Schaltplan farbgleich verbinden! Kabelbäu- me verbin- Verbindungen gemäß Schaltplan herstellen. 1 Ltg. sw K1/30 2 Ltg.
-
Seite 11: Gebläseansteuerung Klimaautomatik
0,5² 0,5² 4² 0,75² 0,35² IPCU T16d 0,5² J255 0,5² 0,5² 0,5² 4² 4² Bauteile Webasto Bauteile Fahrzeug Farben und Symbole Heizgerät TT-Evo J126 Gebläseeinheit 6-poliger Stecker HG J255 Klimabedienteil weiß 2-poliger Stecker HG SB39 Sicherung 30A schwarz 4-poliger Stecker T... - Seite 12 Skoda Fabia / Roomster 1 Sicherungshalter Innenraum 2 Fzg.eigene Schraube 3 Winkel Siche- rungshal- ter Innen- raum mon- tieren Kabelbaum Sicherungshalter Innenraum 1 mit Kabelbaum Sicherungshalter Motorraum 3 , sowie Zusatzleitung br 2 und Zusatzlei- tung gn/ws 4 gemäß Schaltplan farbgleich verbinden.
-
Seite 13: Option Telestart
Skoda Fabia / Roomster 1 Stecker T16d / 14 2 Ltg. rt IPCU/E 3 Ltg. sw J126 4 Ltg. sw IPCU/A 5 Ltg. sw J255 / T16d Pin14 Anschluss Klimabe- dienteil Option Telestart Empfänger 1 mit doppelseitigen Klebeband befestigen! Empfän- ger montie- 1 Antenne Antenne... -
Seite 14: Einbauort Vorbereiten
Skoda Fabia / Roomster Einbauort vorbereiten 1 Fzg.eigene Bohrung, Einnietmutter einzie- Einniet- mutter ein- ziehen Nur TSI T-Stück 1 gemäß Abbildung verdrehen! T-Stück ausrichten Alle Fahrzeuge Fahrzeugeigene Bundmutter 1 entfernen, wird später wieder verwendet! Bundmut- ter ausbau- Dämmmatte 1 an der Markierung ausschnei- den! Dämmmat- te aus-... -
Seite 15: Heizgerät Vorbereiten
Skoda Fabia / Roomster Fahrzeugeigene Schraube 1 ausbauen, wird später wieder verwendet! Schraube ausbauen Heizgerät vorbereiten 1 90°-Wasserstutzen Ø 18, Dichtring 2 Selbstfurchende Schraube 5x15, Halte- platte Wasserstutzen 3 Wasserstutzen Ø 18 gerade, Dichtring Wasser- stutzen montieren Alle 180°-Formschläuche Ø 18x18 Abschnitt X entsorgen. - Seite 16 Skoda Fabia / Roomster 1 Halter 2 Kantenschutz 100 3 Schraube M6x12, Federring, Distanzmut- ter M6x20 Halter vor- bereiten 1 Selbstfurchende Schraube 5x13 [3x] Halter montieren Kabelbaum Umwälzpumpe 4 an Heizgerät und Umwälzpumpe aufstecken 1 Gummierte Rohrschelle Ø 48 2 Umwälzpumpe 3 Schraube M6x16, Bundmutter, vorhande- Umwälz- ne Bohrung...
-
Seite 17: Heizgerät Montieren
Skoda Fabia / Roomster 1 Abgasleitung a = 540 2 Abgasendstück b = 100 Abschnitt X entsorgen Abgaslei- tung vor- bereiten 1 Abgasisolierung aufschieben 2 Abgasleitung 3 Schlauchklemme Abgaslei- tung mon- tieren 1 Schraube M6x12, Federring, Karosserie- scheibe, Rohrschelle 2 Abgasisolierung aufschieben 3 Abgasleitung Abgaslei- tung mon-... - Seite 18 Skoda Fabia / Roomster 1 Fahrzeugeigene Schraube lose montieren 2 Halter Heizgerät montieren Alle losen Schraubverbindungen festziehen! 1 Halter 2 Fahrzeugeigene Bundmutter Heizgerät montieren 1316385A...
-
Seite 19: Kühlmittelkreislauf
Skoda Fabia / Roomster Kühlmittelkreislauf ACHTUNG! Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Schläuche knickfrei verlegen! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! Schellen so positionieren, dass kein anderer Schlauch beschädigt werden kann! Bei der Montage der Schläuche ist das Heizgerät mit Kühlmittel zu befüllen! Der Anschluss erfolgt „Inline“... - Seite 20 Skoda Fabia / Roomster 63 und 77 kW 1 Schlauchstück Motorausgang 2 Schlauchstück Wärmetauschereingang ausbauen und entsorgen 3 Fzg.eigene Federbandschelle wird wieder Trennstelle verwendet 44 und 51 kW 1 Schlauchstück Motorausgang 2 Schlauchstück Wärmetauschereingang ausbauen und entsorgen 3 Fzg.eigene Federbandschelle wird wieder Trennstelle verwendet Alle Fahrzeuge...
-
Seite 21: Brennstoff
Skoda Fabia / Roomster Brennstoff VORSICHT! Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auffangen! Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen! ACHTUNG! Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß... - Seite 22 Skoda Fabia / Roomster Lochband 1 an Position 2 auf Ø 8,5 aufboh- ren und abwinkeln! Lochband vorberei- 90° 1 Dosierpumpe 2 Aufnahme Dosierpumpe 3 Kabelbinder, durch Aufnahme Dosierpum- pe gezogen 4 Lochband 5 Schraube M6x25, Bundmutter Dosier- pumpe vor- montieren 1 Fzg.eigene Schraube Tankbefestigung 2 Lochband...
- Seite 23 Skoda Fabia / Roomster Tankarmatur 1 gemäß Herstellerangaben ausbauen! Karosseriescheibe Ø d = 21,6 2 gemäß Ab- bildung auf Tankarmatur 1 auflegen! 3 Lochbild übertragen, Bohrung Ø 6 Lochbild übertragen Tankentnehmer 1 gemäß Schablone formen, ablängen und einsetzen! Tankent- nehmer einsetzen Tankarmatur 1 gemäß...
-
Seite 24: Brennluft
Skoda Fabia / Roomster Brennluft Wasserkastentrennwand einbauen. Fahr- zeugeigene Schraube an Position 1 gegen Schraube M6x50! Schall- 2 Schalldämpfer dämpfer 3 Brennluftleitung montieren 4 Schraube M6x50, Federring, Rohrschelle, Distanzscheibe 20, fzg.eigene Gewinde- bohrung 1316385A... -
Seite 25: Abgas
Skoda Fabia / Roomster Abgas Lochband 2 an Position 1 auf Ø 8,5 aufboh- ren und abwinkeln! Lochband vorberei- 90° 30° 1 Schalldämpfer 2 Schlauchklemme 3 Abgasendstück 4 Lochband 5 Schraube M6x16, Federring Schall- dämpfer vormontie- Auf ausreichenden Abstand zu benachbarten Bauteilen achten, ggfs. -
Seite 26: Abschließende Arbeiten
- Einstellungen Klimabedienteil gemäß „Bedienungshinweise für den Endkunden“ vornehmen - Funktion der Standheizung prüfen, siehe Betriebsanweisung / Einbauanweisung - Hinweisschild „Standheizung vor dem Tanken abschalten“ im Bereich des Einfüllstutzen anbrin- Feel the drive Webasto AG Postfach 80 D-82131 Stockdorf / Germany National Hotline: 01805 93 22 78... -
Seite 27: Schablone Tankentnehmer
Skoda Fabia / Roomster Schablone Tankentnehmer 100mm Maßstab 1:1 Größe der Druckausgabe mit Maßlinien vergleichen. Zulässige Toleranz maximal 2%. Druckereinstellungen auf „randlos“ bzw. „Ränder mini- mieren“ und 100% von der normalen Größe! 100mm 1316385A... -
Seite 28: Bedienungshinweise Für Den Endkunden
Skoda Fabia / Roomster Bedienungshinweise für den Endkunden Bitte Seite entnehmen und der Fahrzeug- Bedienungsanleitung beifügen! Hinweis: Wir empfehlen die Heizzeit auf die Fahrzeit abzustimmen. Heizzeit = Fahrzeit Beispiel: Bei einer Fahrzeit von ca. 20min (einfache Strecke) empfehlen wir eine Einschaltdauer von 20min nicht zu überschreiten.
