Webasto Thermo Top Evo Einbaudokumentation Seite 79

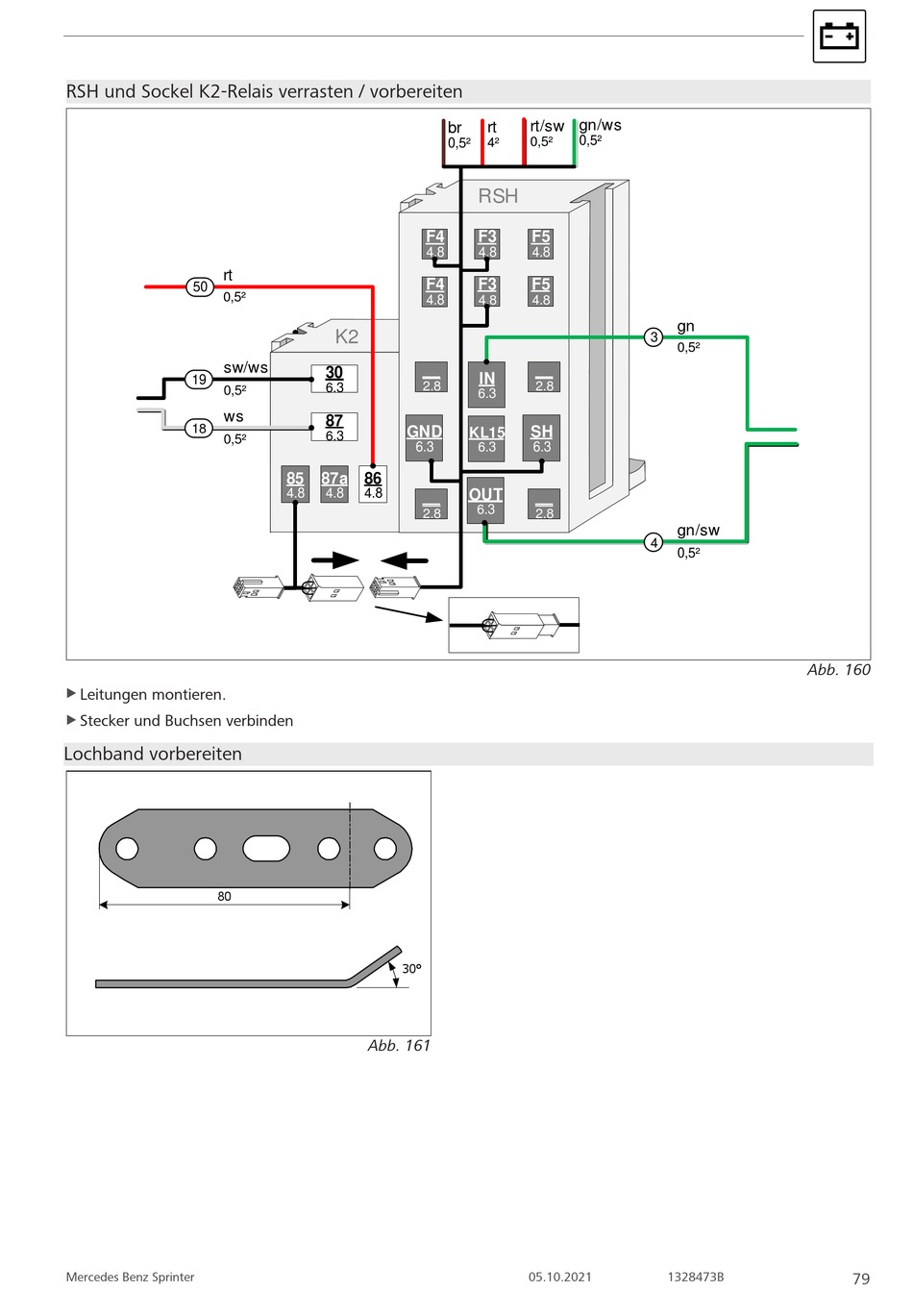

RSH und Sockel K2-Relais verrasten / vorbereiten
rt
50
0,5²
sw/ws
19
0,5²
ws
18
0,5²
u Leitungen montieren.
Stecker und Buchsen verbinden
u
Lochband vorbereiten
80
Mercedes Benz Sprinter
br
0,5²
F4
4.8
F4
4.8
K2
__
30
2.8
6.3
87
GND
6.3
6.3
85 87a 86
4.8 4.8 4.8
__
2.8
30°
Abb. 161
gn/ws
rt rt/sw
0,5² 0,5²
4²
RSH
F3 F5
4.8 4.8
F3 F5
4.8 4.8
__
IN
2.8
6.3
SH
KL15
6.3 6.3
OUT
__
6.3
2.8
05.10.2021
gn
3
0,5²
gn/sw
4
0,5²
Abb. 160
1328473B
