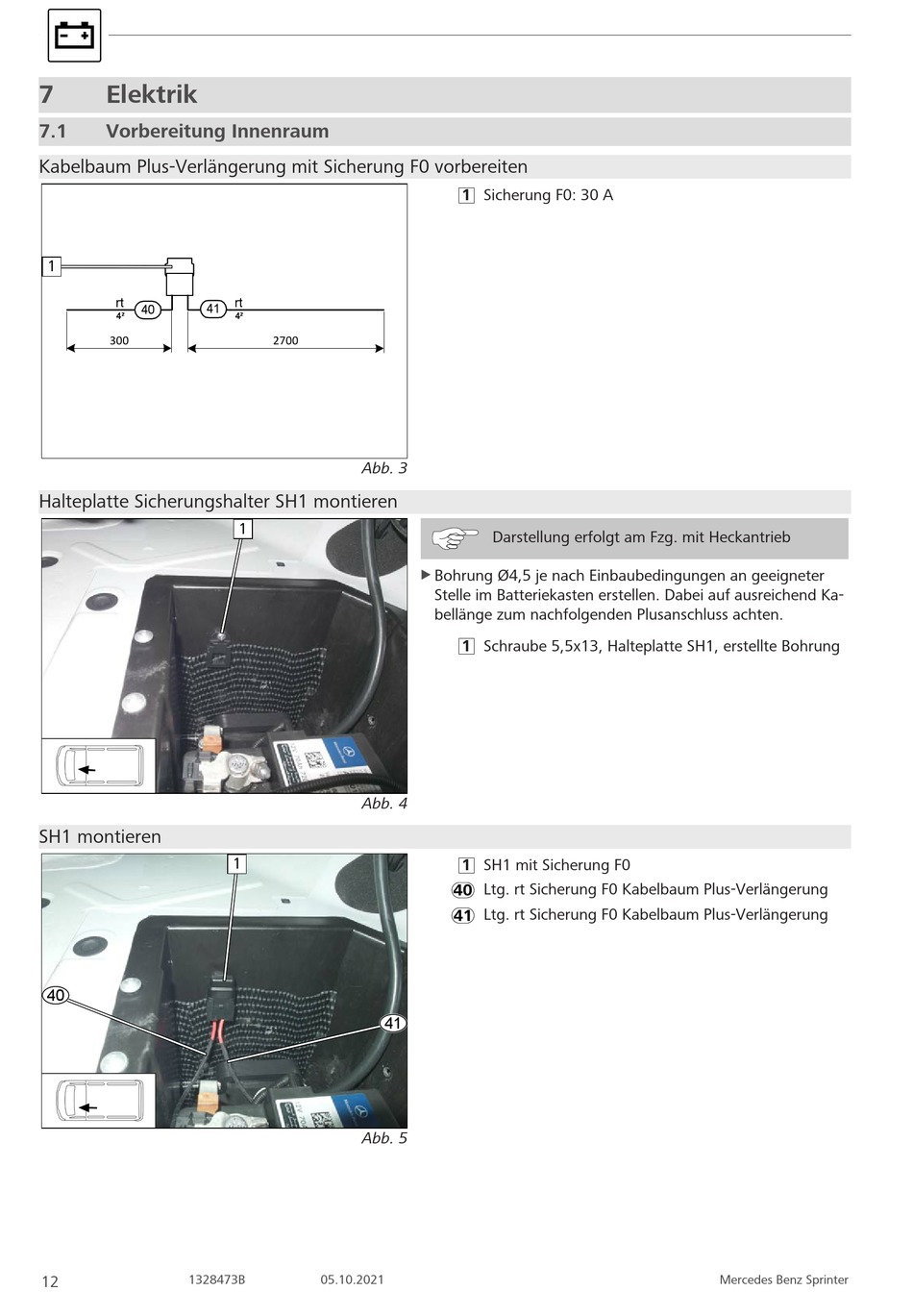

Webasto Thermo Top Evo Einbaudokumentation Seite 12

7 Elektrik
7.1 Vorbereitung Innenraum
Kabelbaum Plus-Verlängerung mit Sicherung F0 vorbereiten
1
rt
41
40
4²
300
Halteplatte Sicherungshalter SH1 montieren
SH1 montieren
40
1328473B
12
rt
4²
2700
Abb. 3
1
Abb. 4
1
41
Abb. 5
05.10.2021
1 Sicherung F0: 30 A
Darstellung erfolgt am Fzg. mit Heckantrieb
Bohrung Ø4,5 je nach Einbaubedingungen an geeigneter
u
Stelle im Batteriekasten erstellen. Dabei auf ausreichend Ka-
bellänge zum nachfolgenden Plusanschluss achten.
1 Schraube 5,5x13, Halteplatte SH1, erstellte Bohrung
1 SH1 mit Sicherung F0
Ltg. rt Sicherung F0 Kabelbaum Plus-Verlängerung
Ltg. rt Sicherung F0 Kabelbaum Plus-Verlängerung
Mercedes Benz Sprinter
