Webasto Thermo Top Evo Einbaudokumentation Seite 71

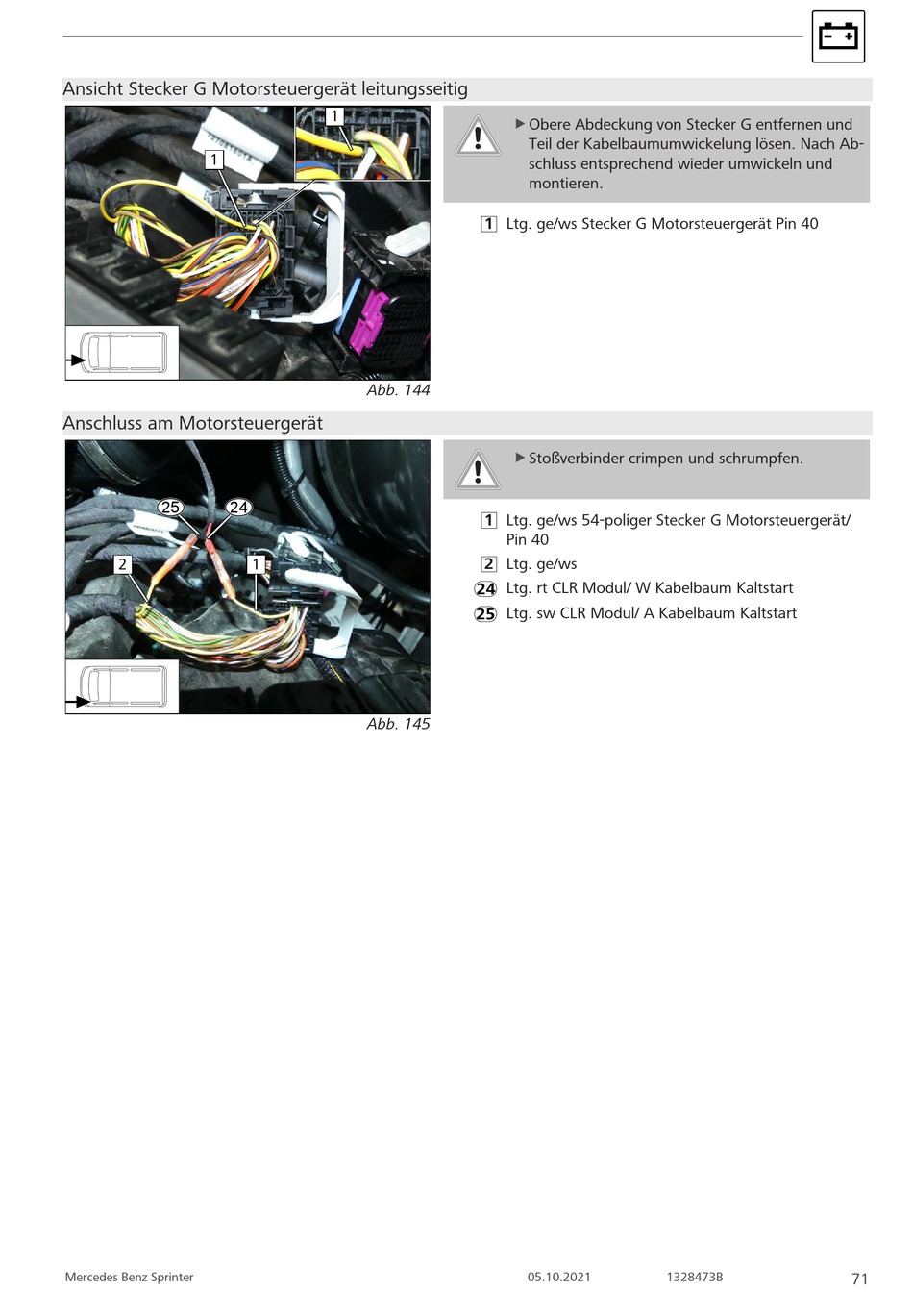

Ansicht Stecker G Motorsteuergerät leitungsseitig
1
Anschluss am Motorsteuergerät
25 24
2
Mercedes Benz Sprinter
1
Abb. 144
1
Abb. 145
Obere Abdeckung von Stecker G entfernen und
u
Teil der Kabelbaumumwickelung lösen. Nach Ab-
schluss entsprechend wieder umwickeln und
montieren.
1 Ltg. ge/ws Stecker G Motorsteuergerät Pin 40
u Stoßverbinder crimpen und schrumpfen.
1 Ltg. ge/ws 54-poliger Stecker G Motorsteuergerät/
Pin 40
2 Ltg. ge/ws
Ltg. rt CLR Modul/ W Kabelbaum Kaltstart
Ltg. sw CLR Modul/ A Kabelbaum Kaltstart
