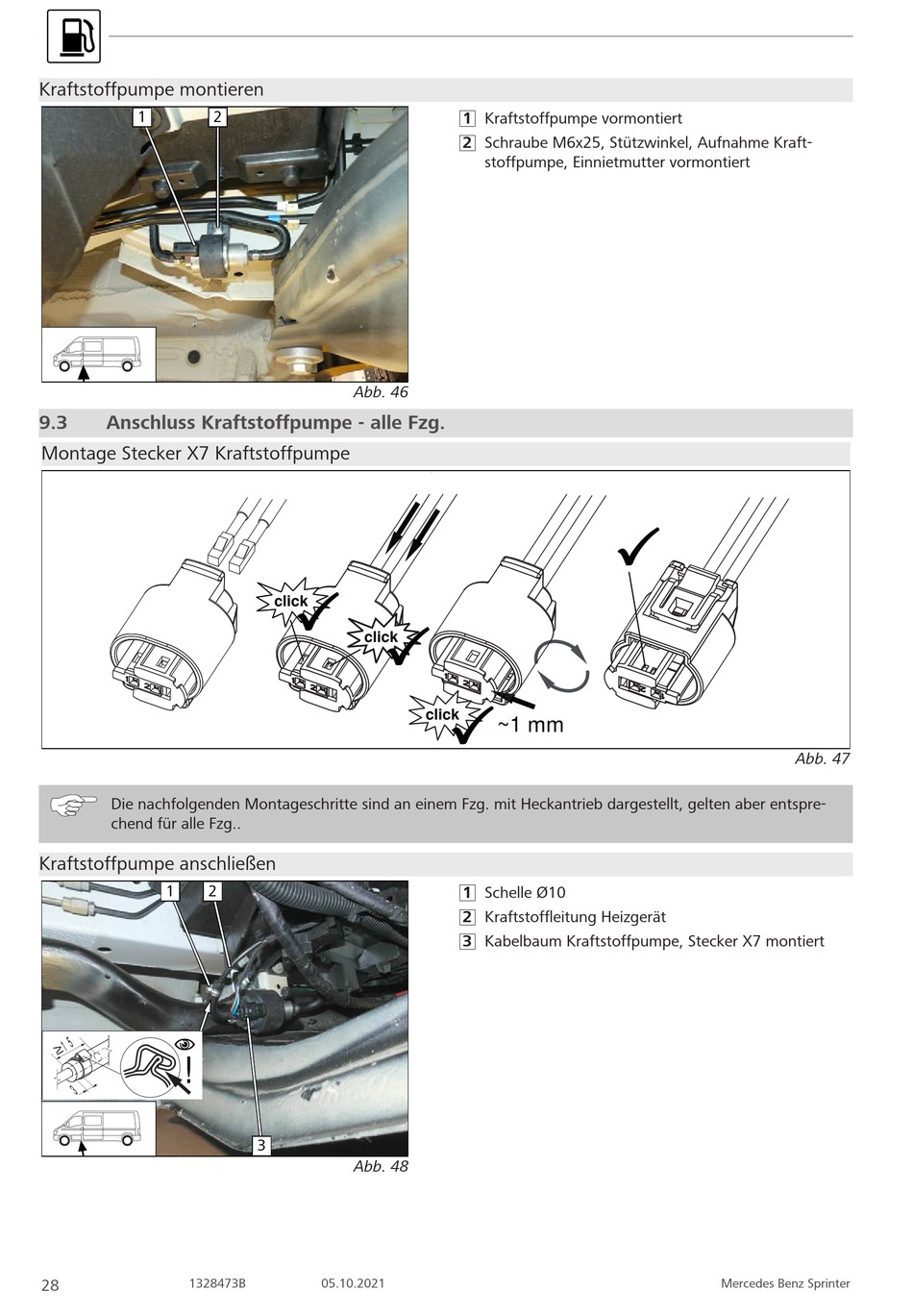

Webasto Thermo Top Evo Einbaudokumentation Seite 28

Kraftstoffpumpe montieren
1
9.3 Anschluss Kraftstoffpumpe - alle Fzg.
Montage Stecker X7 Kraftstoffpumpe
Die nachfolgenden Montageschritte sind an einem Fzg. mit Heckantrieb dargestellt, gelten aber entspre-
chend für alle Fzg..
Kraftstoffpumpe anschließen
1 2
!
1328473B
28
2
Abb. 46
click
click
3
Abb. 48
05.10.2021
1 Kraftstoffpumpe vormontiert
2 Schraube M6x25, Stützwinkel, Aufnahme Kraft-
stoffpumpe, Einnietmutter vormontiert
click
~1 mm
1 Schelle Ø10
2 Kraftstoffleitung Heizgerät
3 Kabelbaum Kraftstoffpumpe, Stecker X7 montiert
Abb. 47
Mercedes Benz Sprinter
