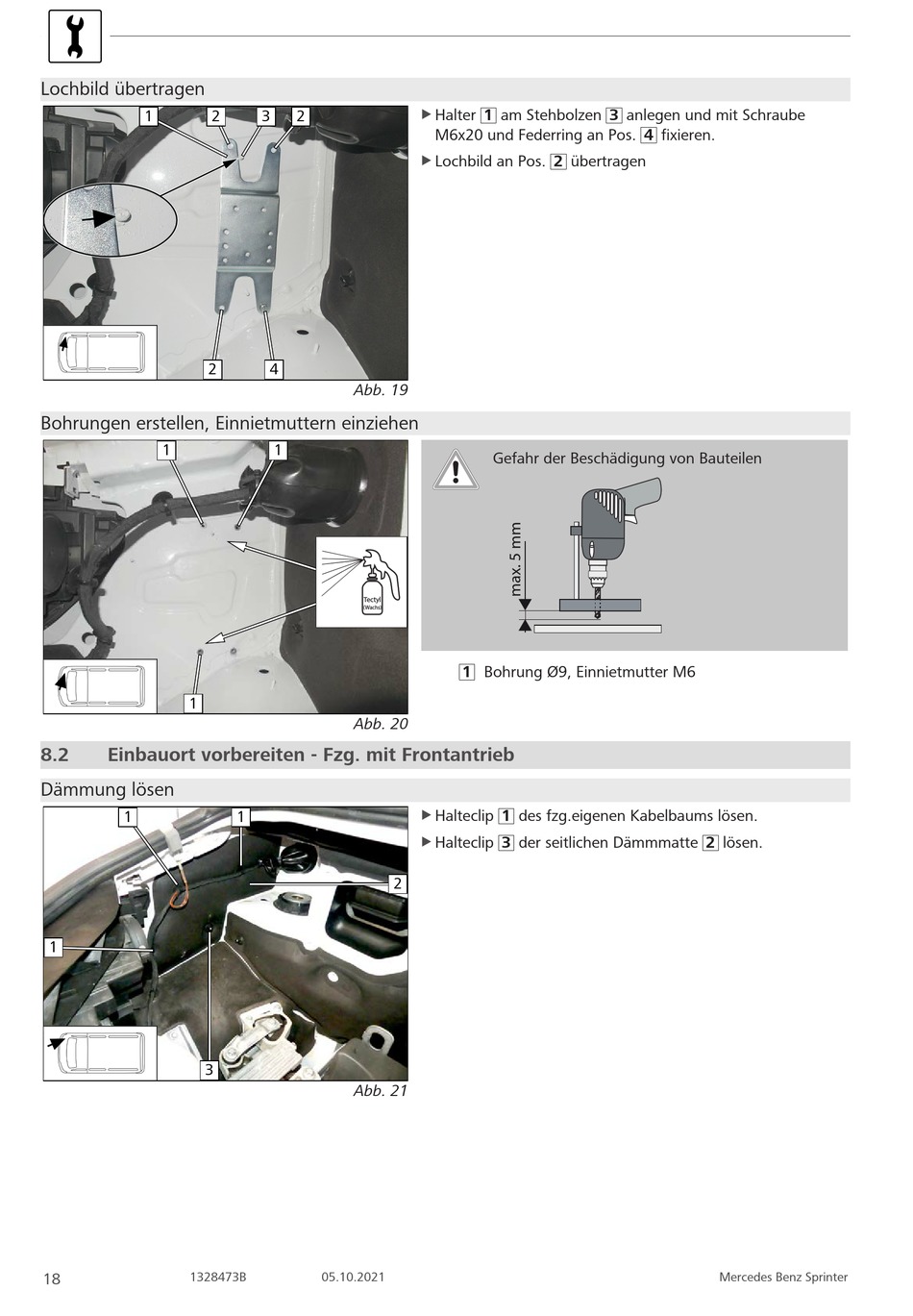

Webasto Thermo Top Evo Einbaudokumentation Seite 18

Lochbild übertragen
1 2
2
Bohrungen erstellen, Einnietmuttern einziehen
1
1
8.2 Einbauort vorbereiten - Fzg. mit Frontantrieb
Dämmung lösen
1
1
3
1328473B
18
3 2
4
Abb. 19
1
Tectyl
(Wachs)
Abb. 20
1
2
Abb. 21
05.10.2021
u Halter 1 am Stehbolzen 3 anlegen und mit Schraube
M6x20 und Federring an Pos. 4 fixieren.
u Lochbild an Pos. 2 übertragen
Gefahr der Beschädigung von Bauteilen
1 Bohrung Ø9, Einnietmutter M6
Halteclip 1 des fzg.eigenen Kabelbaums lösen.
u
Halteclip 3 der seitlichen Dämmmatte 2 lösen.
u
