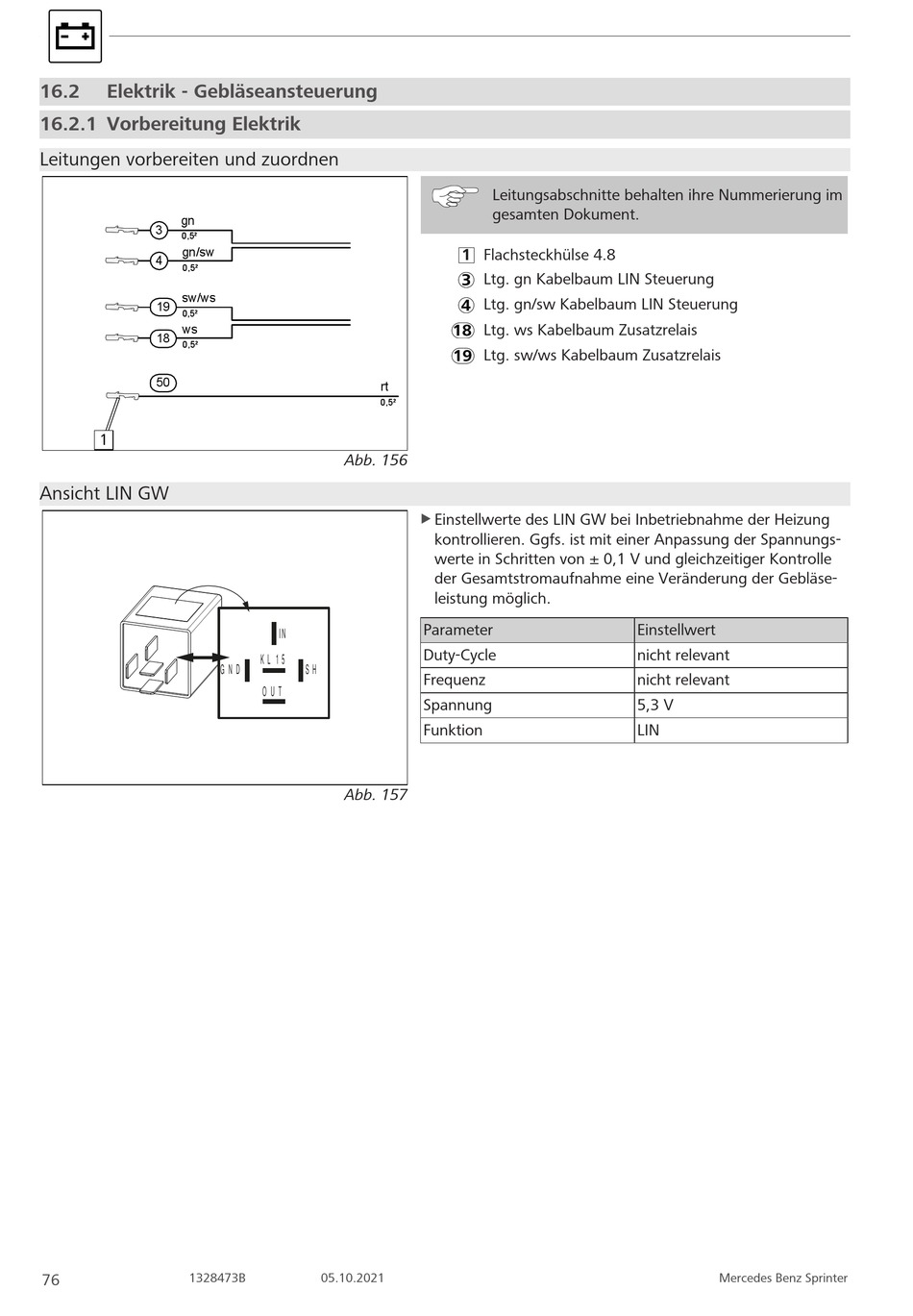

Webasto Thermo Top Evo Einbaudokumentation Seite 76

16.2 Elektrik - Gebläseansteuerung
16.2.1 Vorbereitung Elektrik
Leitungen vorbereiten und zuordnen
gn
3
0,5²
gn/sw
4
0,5²
sw/ws
19
0,5²
ws
18
0,5²
50
1
Ansicht LIN GW
1328473B
76
rt
0,5²
Abb. 156
IN
KL 15
GND SH
OUT
Abb. 157
05.10.2021
Leitungsabschnitte behalten ihre Nummerierung im
gesamten Dokument.
1 Flachsteckhülse 4.8
Ltg. gn Kabelbaum LIN Steuerung
Ltg. gn/sw Kabelbaum LIN Steuerung
Ltg. ws Kabelbaum Zusatzrelais
Ltg. sw/ws Kabelbaum Zusatzrelais
Einstellwerte des LIN GW bei Inbetriebnahme der Heizung
u
kontrollieren. Ggfs. ist mit einer Anpassung der Spannungs-
werte in Schritten von ± 0,1 V und gleichzeitiger Kontrolle
der Gesamtstromaufnahme eine Veränderung der Gebläse-
leistung möglich.
Parameter
Duty-Cycle
Frequenz
Spannung
Funktion
Einstellwert
nicht relevant
nicht relevant
5,3 V
LIN
Mercedes Benz Sprinter
