Webasto Thermo Top Evo Einbaudokumentation Seite 49

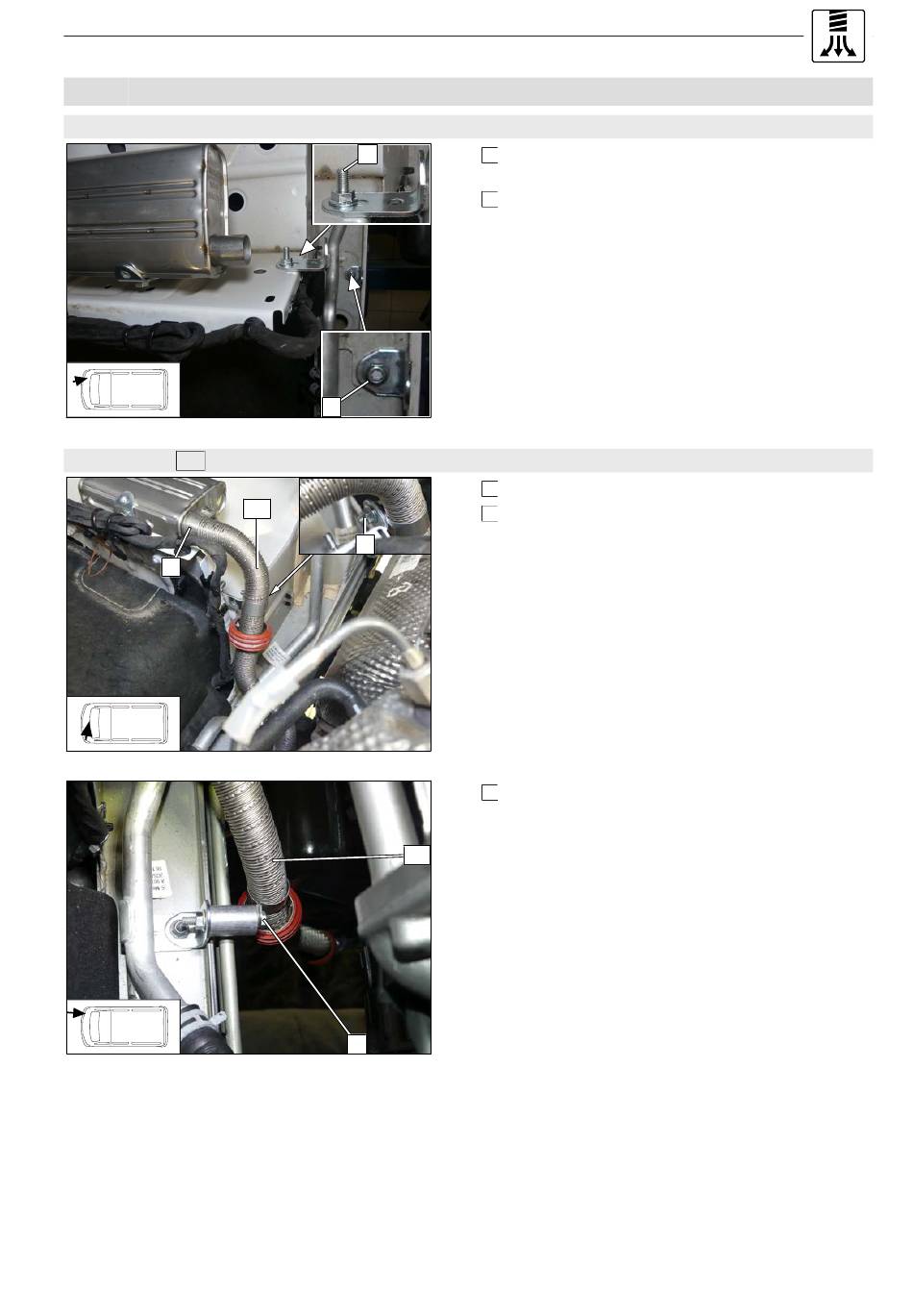

13.2.1 Montage Abgasleitung - Variante 1
Winkel montieren
Abgasleitung a2 montieren
1
Mercedes Benz Sprinter
1
2
Abb. 96
a2
2
Abb. 97
a2
1
Abb. 98
1 Schraube M6x20, Karosseriescheibe, fzg.eigene
Bohrung, Winkel, Bundmutter
2 fzg.eigener Stehbolzen, Winkel, fzg.eigene Mutter
1 Schlauchklemme
2 Schraube M6x16, Rohrschelle Ø25, Winkel, Bund-
mutter
1 Schraube M6x50, Rohrschelle Ø25, Distanzstück 30,
Winkel, Bundmutter
05.10.2021 1328473B
49
