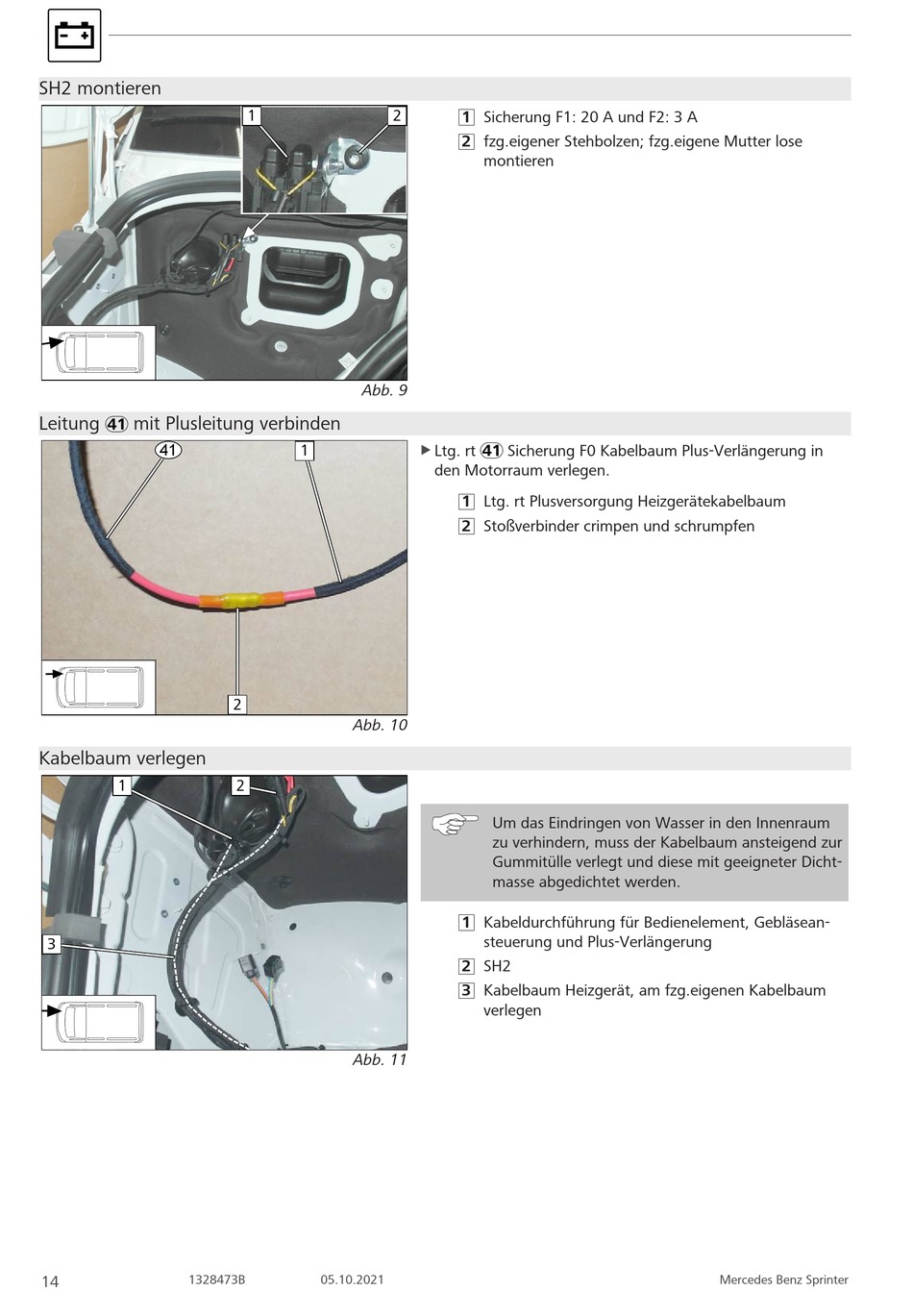

Webasto Thermo Top Evo Einbaudokumentation Seite 14

SH2 montieren
Leitung mit Plusleitung verbinden
41
Kabelbaum verlegen
1
3
1328473B
14
1 2
Abb. 9
1
2
Abb. 10
2
Abb. 11
05.10.2021
1 Sicherung F1: 20 A und F2: 3 A
2 fzg.eigener Stehbolzen; fzg.eigene Mutter lose
montieren
Ltg. rt Sicherung F0 Kabelbaum Plus-Verlängerung in
u
den Motorraum verlegen.
1 Ltg. rt Plusversorgung Heizgerätekabelbaum
2 Stoßverbinder crimpen und schrumpfen
Um das Eindringen von Wasser in den Innenraum
zu verhindern, muss der Kabelbaum ansteigend zur
Gummitülle verlegt und diese mit geeigneter Dicht-
masse abgedichtet werden.
1 Kabeldurchführung für Bedienelement, Gebläsean-
steuerung und Plus-Verlängerung
2 SH2
3 Kabelbaum Heizgerät, am fzg.eigenen Kabelbaum
verlegen
Mercedes Benz Sprinter
