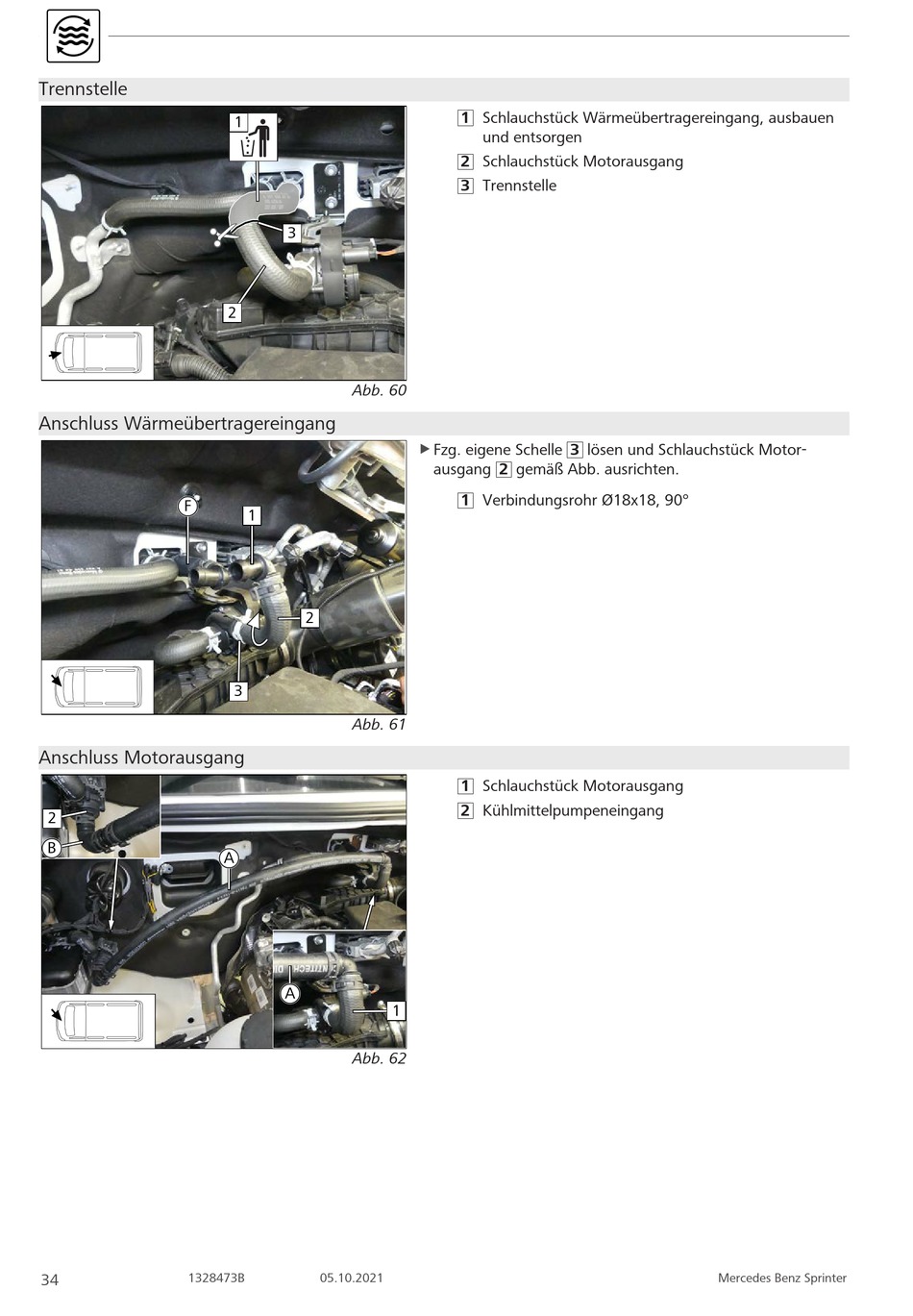

Webasto Thermo Top Evo Einbaudokumentation Seite 34

Trennstelle
Anschluss Wärmeübertragereingang
F
Anschluss Motorausgang
2
B
1328473B
34
1
3
2
Abb. 60
1
2
3
Abb. 61
A
A
1
Abb. 62
05.10.2021
1 Schlauchstück Wärmeübertragereingang, ausbauen
und entsorgen
2 Schlauchstück Motorausgang
3 Trennstelle
Fzg. eigene Schelle 3 lösen und Schlauchstück Motor-
u
ausgang 2 gemäß Abb. ausrichten.
1 Verbindungsrohr Ø18x18, 90°
1 Schlauchstück Motorausgang
2 Kühlmittelpumpeneingang
Mercedes Benz Sprinter
