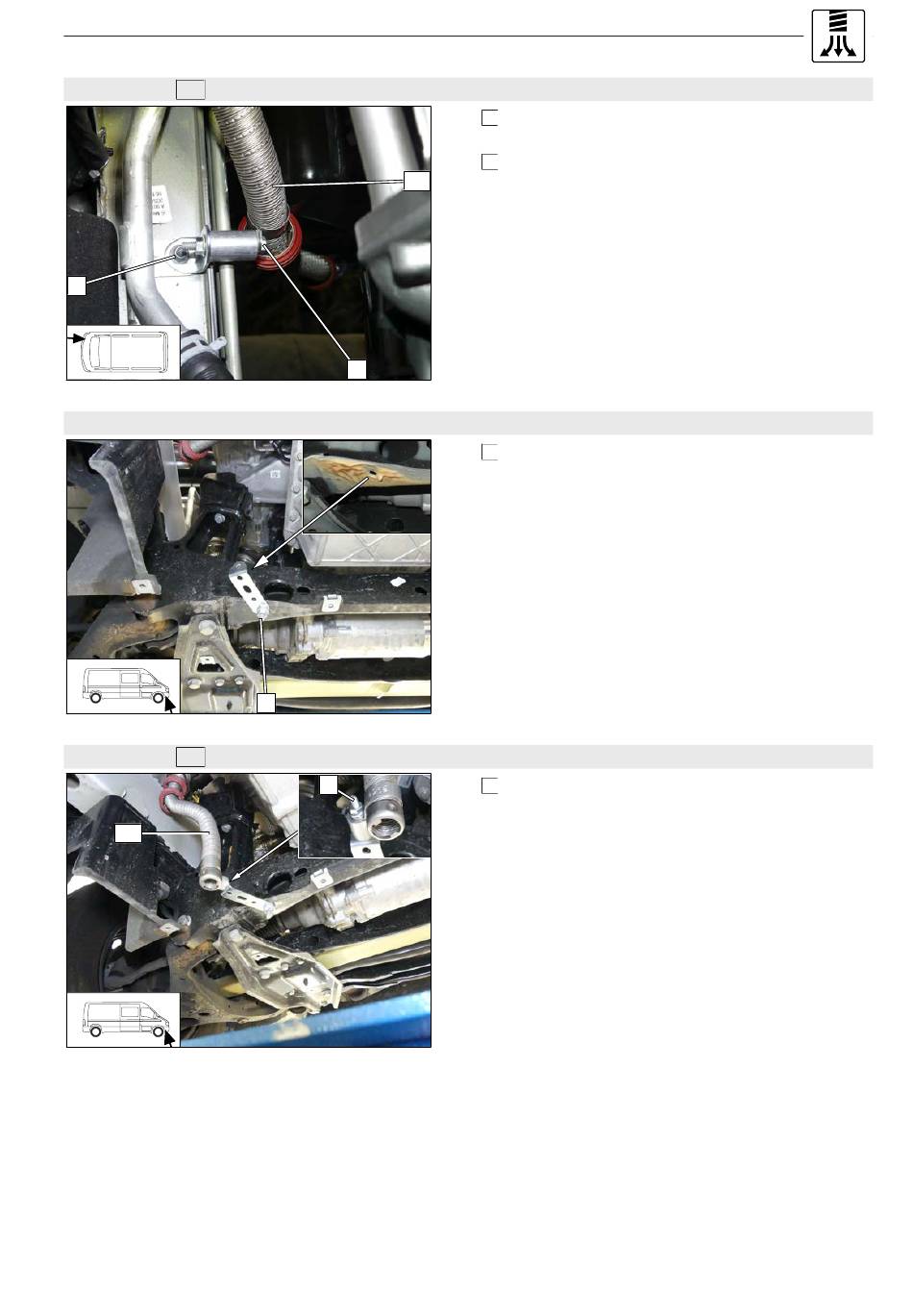

Abgasleitung a2 befestigen
2
Lochband 1 montieren
Abgasleitung a2 montieren
a2
Mercedes Benz Sprinter
a2
1
Abb. 106
1
Abb. 107
1
Abb. 108
1 Schraube M6x50, Rohrschelle Ø24-26, Distanzstück
30, Winkel, Bundmutter
2 fzg.eigener Stehbolzen, Winkel, fzg.eigene Bund-
mutter
1 Schraube M8x20, Lochband 1, fzg.eigene Bohrung,
Bundmutter
1 Schraube M6x16, Rohrschelle Ø24-26, Lochband 1,
Bundmutter
05.10.2021
1328473B
53
