Webasto Thermo Top Evo Einbaudokumentation Seite 15

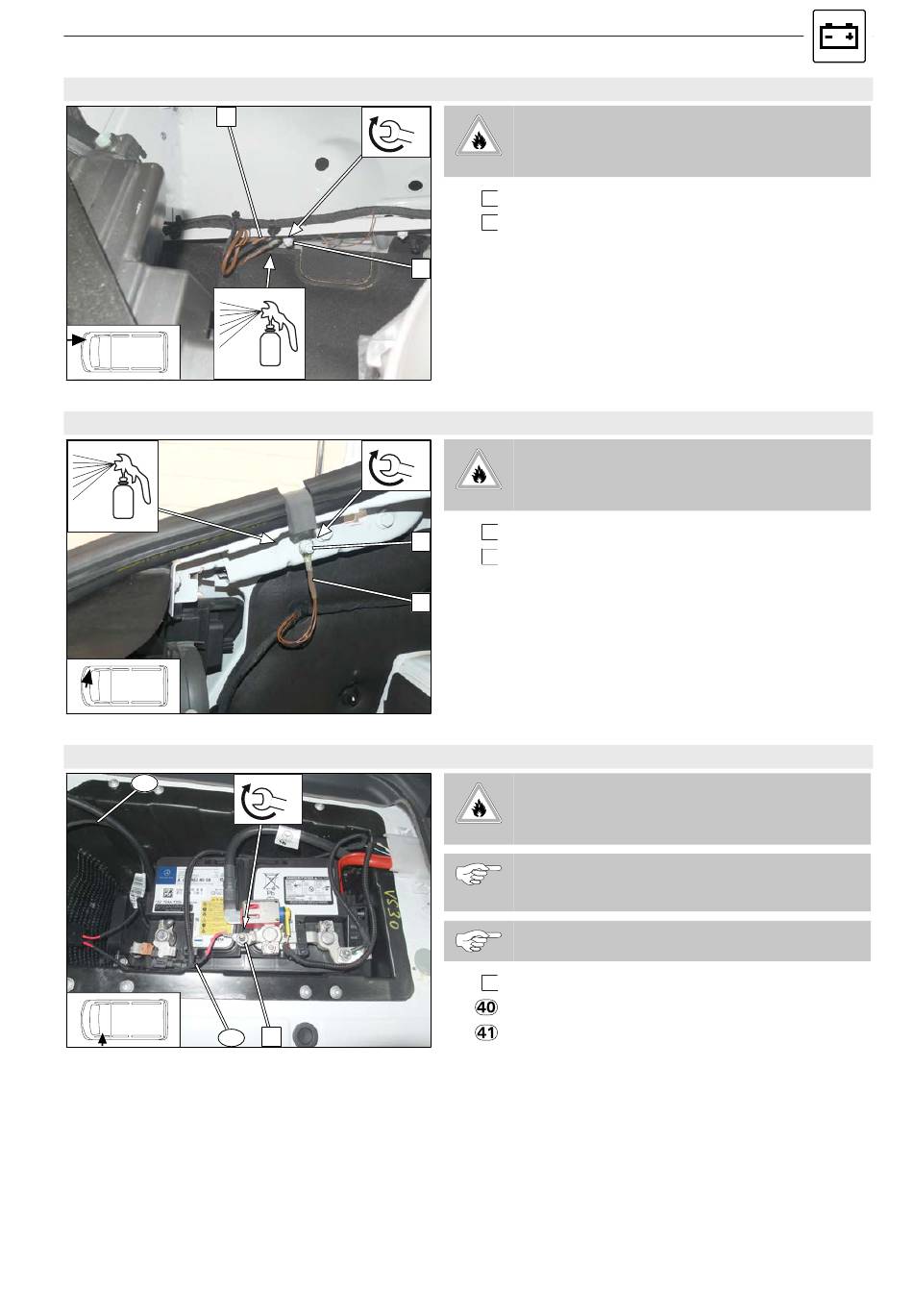

Montage Masseleitung - Fzg. mit Heckantrieb
1
Montage Masseleitung - Fzg. mit Frontantrieb
Tectyl
(Wachs)
Montage Plusleitung - alle Fzg.
41
40
Mercedes Benz Sprinter
Nm
!
2
Tectyl
(Wachs)
Abb. 12
Nm
!
1
2
Abb. 13
Nm
!
1
Abb. 14
GEFAHR
Anzugsdrehmoment beachten
1 Masseleitung
2 fzg.eigener Massestützpunkt
GEFAHR
Anzugsdrehmoment beachten
1 fzg.eigener Massestützpunkt
2 Masseleitung
GEFAHR
Anzugsdrehmoment beachten
Abb. zeigt die Einbausituation. Anschluss Batterie
erfolgt bei den abschließenden Arbeiten.
Dargestellt am Fzg. mit Heckantrieb. Variante 1
1 fzg.eigener Plusstützpunkt, Bundmutter M8
Ltg. rt Sicherung F0 Kabelbaum Plus-Verlängerung
Ltg. rt Sicherung F0 Kabelbaum Plus-Verlängerung
