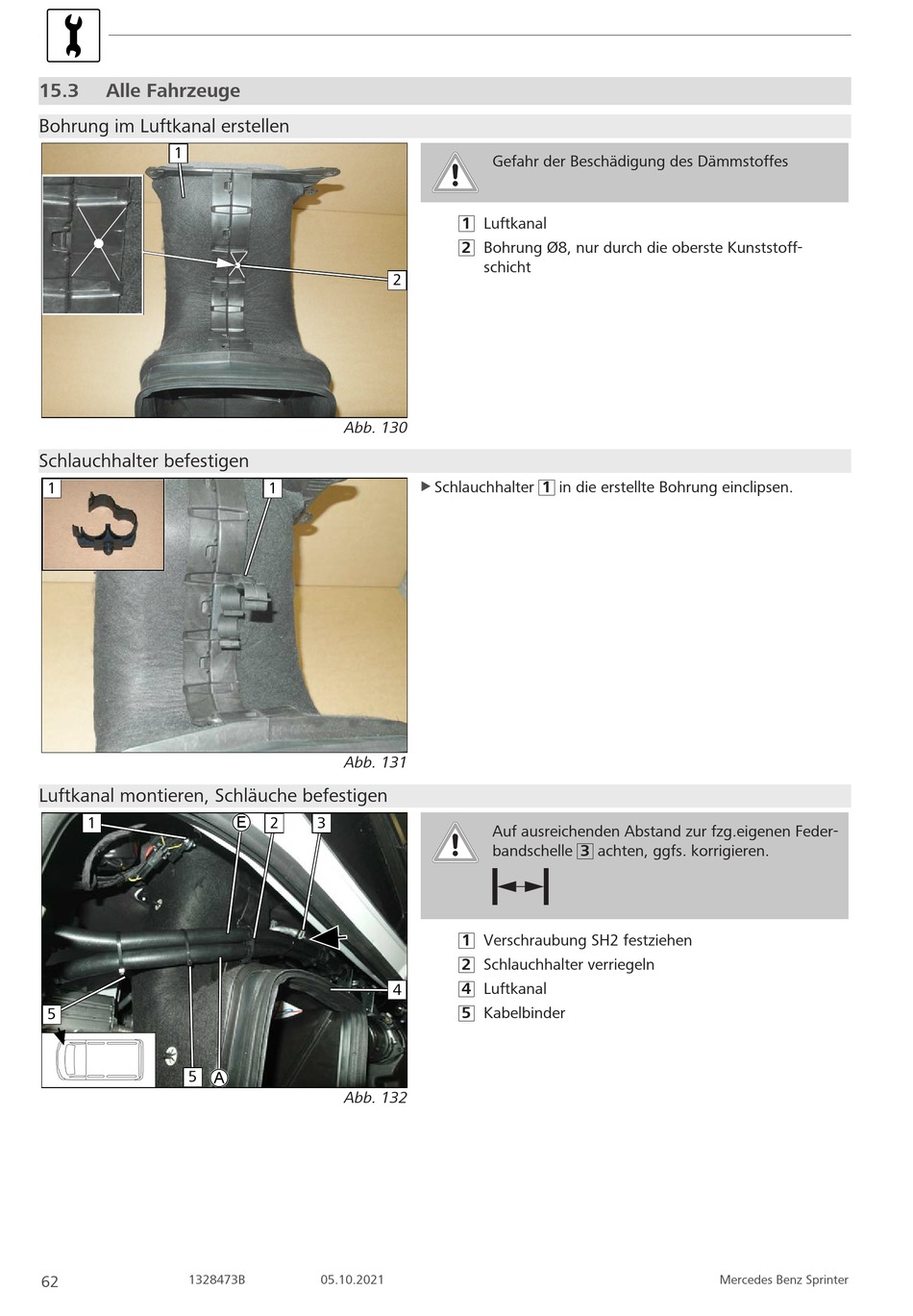

15.3 Alle Fahrzeuge
Bohrung im Luftkanal erstellen
1
Schlauchhalter befestigen
1
Luftkanal montieren, Schläuche befestigen
1
5
5
1328473B
62
Abb. 130
1
Abb. 131
E 2 3
A
Abb. 132
05.10.2021
Gefahr der Beschädigung des Dämmstoffes
1 Luftkanal
2 Bohrung Ø8, nur durch die oberste Kunststoff-
schicht
2
Schlauchhalter 1 in die erstellte Bohrung einclipsen.
u
Auf ausreichenden Abstand zur fzg.eigenen Feder-
bandschelle 3 achten, ggfs. korrigieren.
1 Verschraubung SH2 festziehen
2 Schlauchhalter verriegeln
4 Luftkanal
4
5 Kabelbinder
Mercedes Benz Sprinter
