Webasto Thermo Top Evo Einbaudokumentation Seite 23

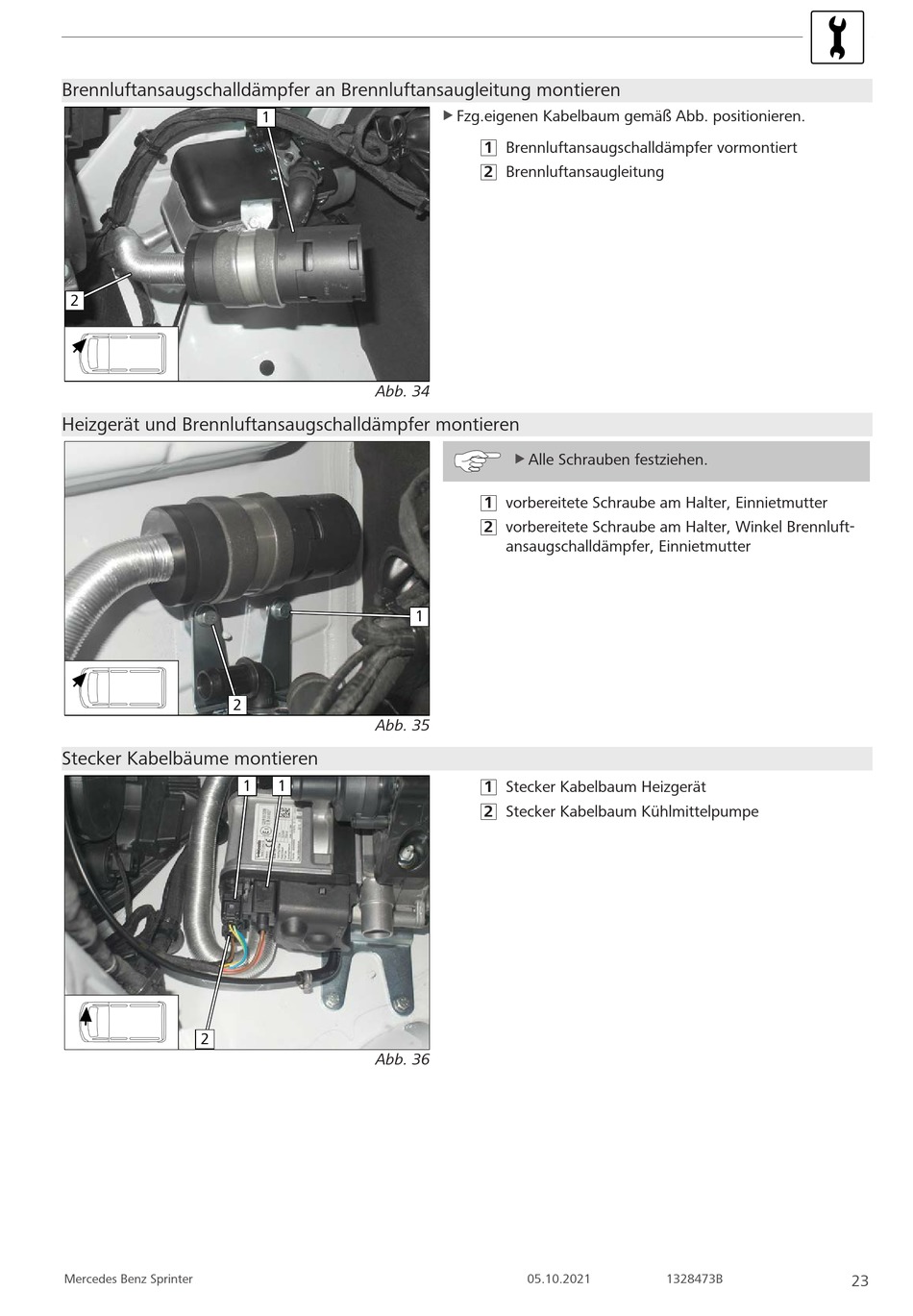

Brennluftansaugschalldämpfer an Brennluftansaugleitung montieren
2
Heizgerät und Brennluftansaugschalldämpfer montieren
2
Stecker Kabelbäume montieren
2
Mercedes Benz Sprinter
1
Abb. 34
1
Abb. 35
1 1
Abb. 36
u Fzg.eigenen Kabelbaum gemäß Abb. positionieren.
1 Brennluftansaugschalldämpfer vormontiert
2 Brennluftansaugleitung
u Alle Schrauben festziehen.
1 vorbereitete Schraube am Halter, Einnietmutter
2 vorbereitete Schraube am Halter, Winkel Brennluft-
ansaugschalldämpfer, Einnietmutter
1 Stecker Kabelbaum Heizgerät
2 Stecker Kabelbaum Kühlmittelpumpe
