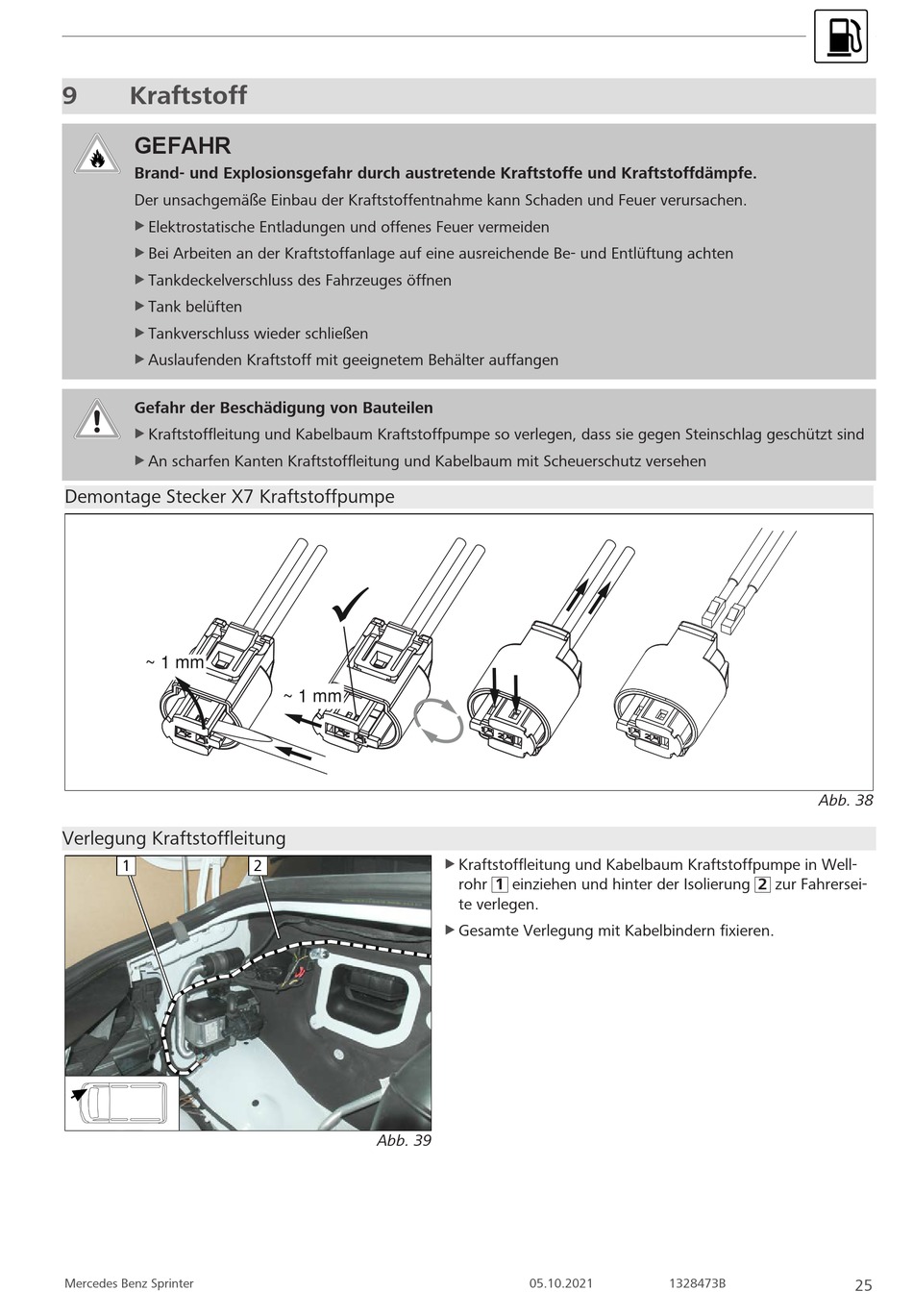

Webasto Thermo Top Evo Einbaudokumentation Seite 25

9 Kraftstoff
GEFAHR
Brand- und Explosionsgefahr durch austretende Kraftstoffe und Kraftstoffdämpfe.
Der unsachgemäße Einbau der Kraftstoffentnahme kann Schaden und Feuer verursachen.
Elektrostatische Entladungen und offenes Feuer vermeiden
u
Bei Arbeiten an der Kraftstoffanlage auf eine ausreichende Be- und Entlüftung achten
u
u Tankdeckelverschluss des Fahrzeuges öffnen
Tank belüften
u
Tankverschluss wieder schließen
u
Auslaufenden Kraftstoff mit geeignetem Behälter auffangen
u
Gefahr der Beschädigung von Bauteilen
Kraftstoffleitung und Kabelbaum Kraftstoffpumpe so verlegen, dass sie gegen Steinschlag geschützt sind
u
An scharfen Kanten Kraftstoffleitung und Kabelbaum mit Scheuerschutz versehen
u
Demontage Stecker X7 Kraftstoffpumpe
~ 1 mm
Verlegung Kraftstoffleitung
1
Mercedes Benz Sprinter
~ 1 mm
2
Abb. 39
Kraftstoffleitung und Kabelbaum Kraftstoffpumpe in Well-
u
rohr 1 einziehen und hinter der Isolierung 2 zur Fahrersei-
te verlegen.
u Gesamte Verlegung mit Kabelbindern fixieren.
05.10.2021
Abb. 38
1328473B
25
