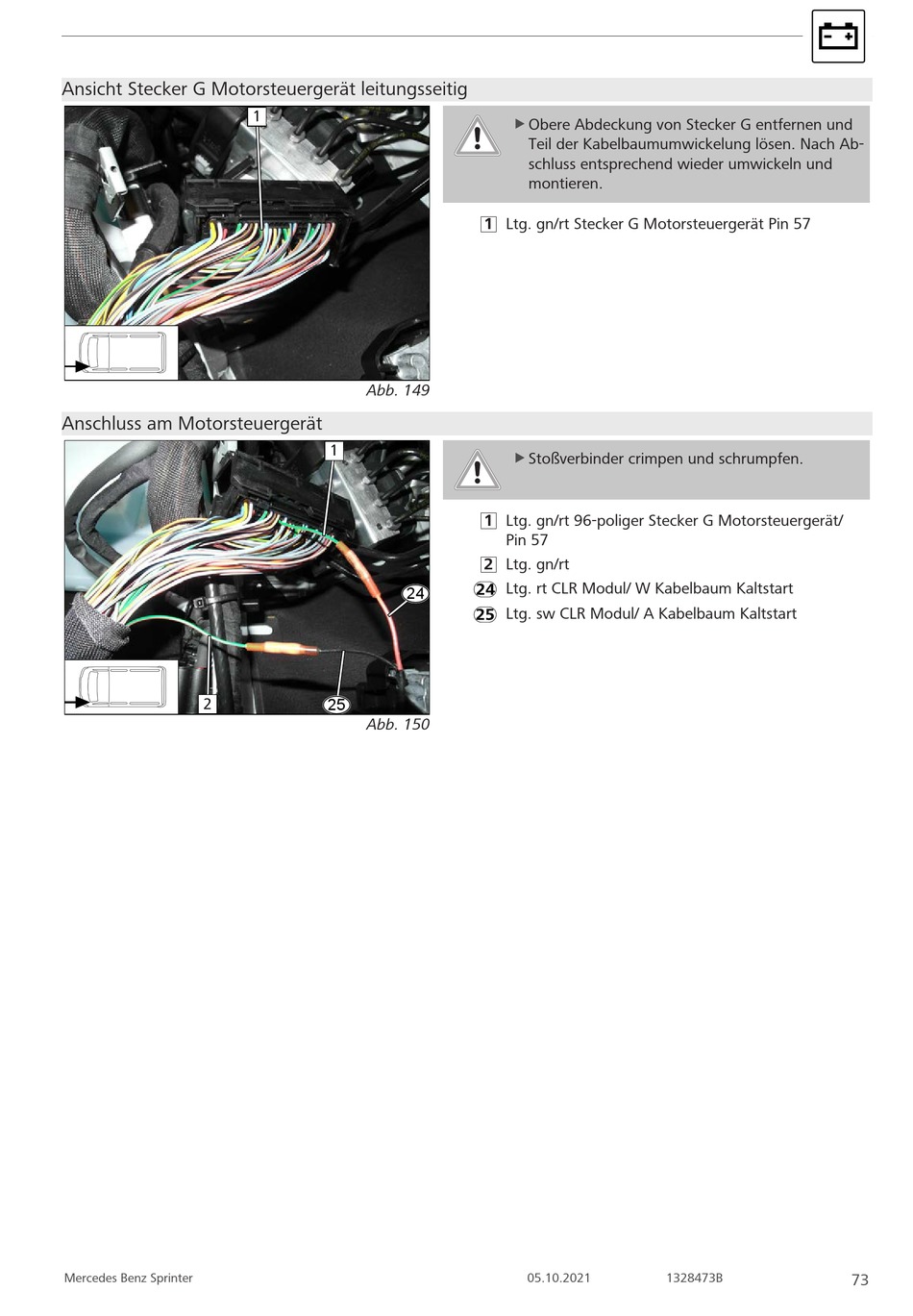

Ansicht Stecker G Motorsteuergerät leitungsseitig
Anschluss am Motorsteuergerät
2
Mercedes Benz Sprinter
1
Abb. 149
1
24
25
Abb. 150
Obere Abdeckung von Stecker G entfernen und
u
Teil der Kabelbaumumwickelung lösen. Nach Ab-
schluss entsprechend wieder umwickeln und
montieren.
1 Ltg. gn/rt Stecker G Motorsteuergerät Pin 57
u Stoßverbinder crimpen und schrumpfen.
1 Ltg. gn/rt 96-poliger Stecker G Motorsteuergerät/
Pin 57
2 Ltg. gn/rt
Ltg. rt CLR Modul/ W Kabelbaum Kaltstart
Ltg. sw CLR Modul/ A Kabelbaum Kaltstart
