Motorelektronik - perkins 1204F-E44TTA Wartungshandbuch

SGBU9063

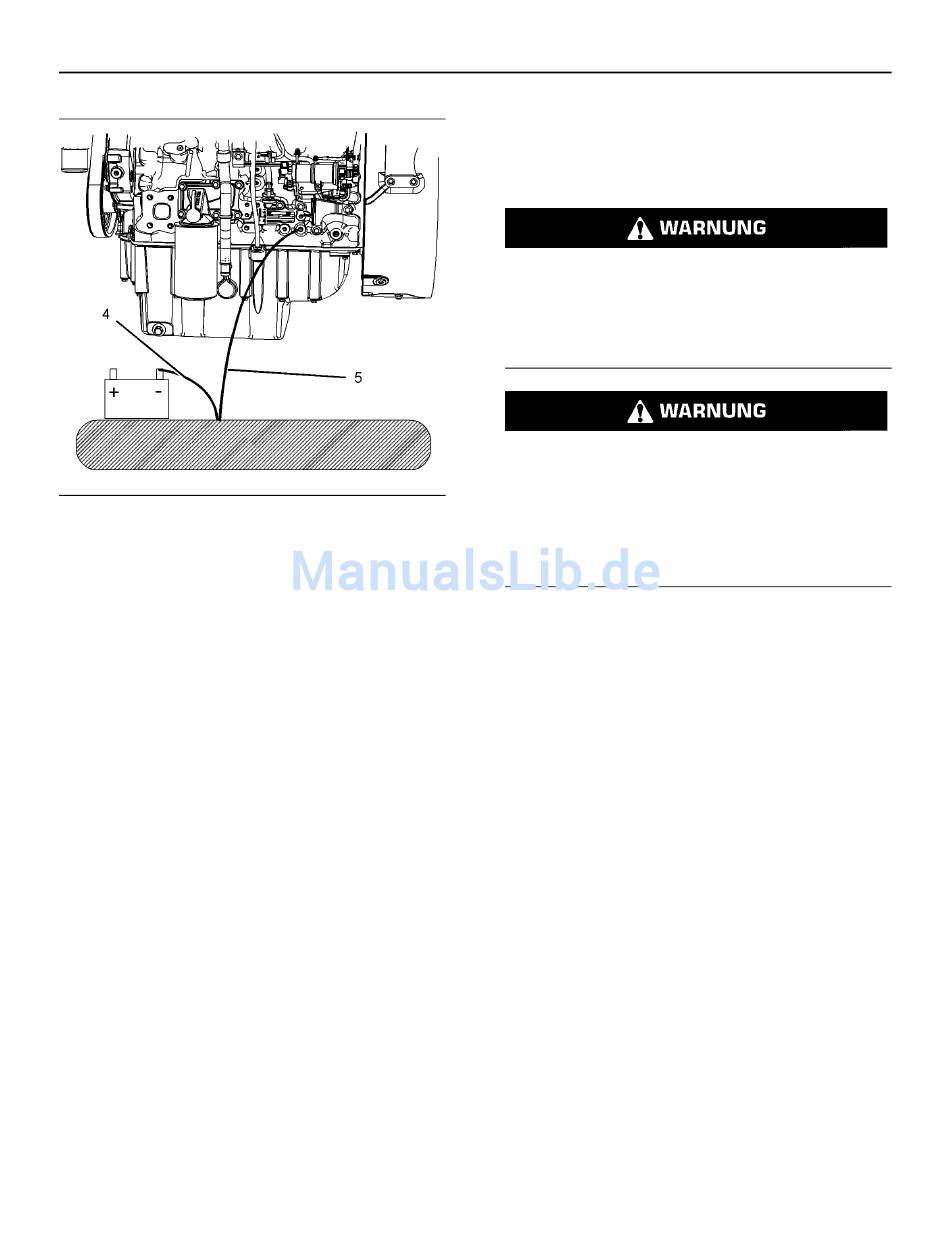

Abbildung 16
Typische Ausführung
(4) Masseanschluss für Batterie
(5) Masse zum Zylinderblock
Für eine optimale Leistung und Zuverlässigkeit des
Motors muss die elektrische Anlage des Motors
ordnungsgemäß geerdet werden. Eine falscher
Masseanschluss führt zu unkontrollierten und
unzuverlässigen Strompfaden.
Unkontrollierte Strompfade können zur Beschädigung
der Oberflächen des Kurbelwellenlagerzapfen und
der Bauteile aus Aluminium führen.
Motoren ohne Massebänder vom Motor zum Rahmen
können durch elektrische Entladung beschädigt
werden.
Um sicherzustellen, dass die elektrischen Anlagen
des Motors und der Motor ordnungsgemäß
funktionieren, muss ein Masseband vom Motor zum
Rahmen mit einem direkten Anschluss an die Batterie
verwendet werden. Dieser Anschluss kann über
einen direkten Masseanschluss am Rahmen
erfolgen.
Die Erdungsanschlüsse müssen fest und frei von
Korrosion sein. Der Drehstromgenerator des Motors
muss mit einem Kabel, das ausreichend
dimensioniert ist, um den gesamten Ladestrom des
Drehstromgenerators ableiten zu können, mit dem
negativen "-" Batterieanschluss geerdet werden.
Die Stromversorgungs- und Masseanschlüsse der
Motorelektronik müssen immer vom Isolator zur
Batterie erfolgen.

Motorelektronik

Unbefugte Eingriffe in die Installation des Elektro-
niksystems oder die Verkabelung des Erstausrüs-
ters sind
Körperverletzungen, unter Umständen mit Todes-
folge, und/oder Beschädigungen des Motors
führen.
Stromschlaggefahr. Der Pumpendüsenelemente
verwenden Gleichspannung. Die ECM liefert Si-
gnale an die Pumpendüsenelemente. Während
des Motorbetriebs den Kabelstranganschluss der
g03404412
Pumpendüsenelemente nicht berühren. Wenn die
Warnungen nicht beachtet werden, kann dies zu
Verletzungen, unter Umständen mit Todesfolge,
führen.
Dieser Motor verfügt über ein umfassendes,
programmierbares Motorüberwachungssystem. Das
Elektroniksteuergerät (ECM, Electronic Control
Module) überwacht die Betriebszustände des Motors.
Nimmt ein beliebiger Motorparameter einen Wert
außerhalb des zulässigen Bereichs an, greift das
ECM sofort ein.
Die Motorüberwachungssteuerung kann die
folgenden Aktionen ausführen:
• Warnung
• Drosselung
• Abschaltung
Mithilfe der folgenden überwachten
Motorbetriebsbedingungen und Bauteile können
Motordrehzahl und/oder Motorleistung begrenzt
werden:
Motorelektronik
