SGBU9063

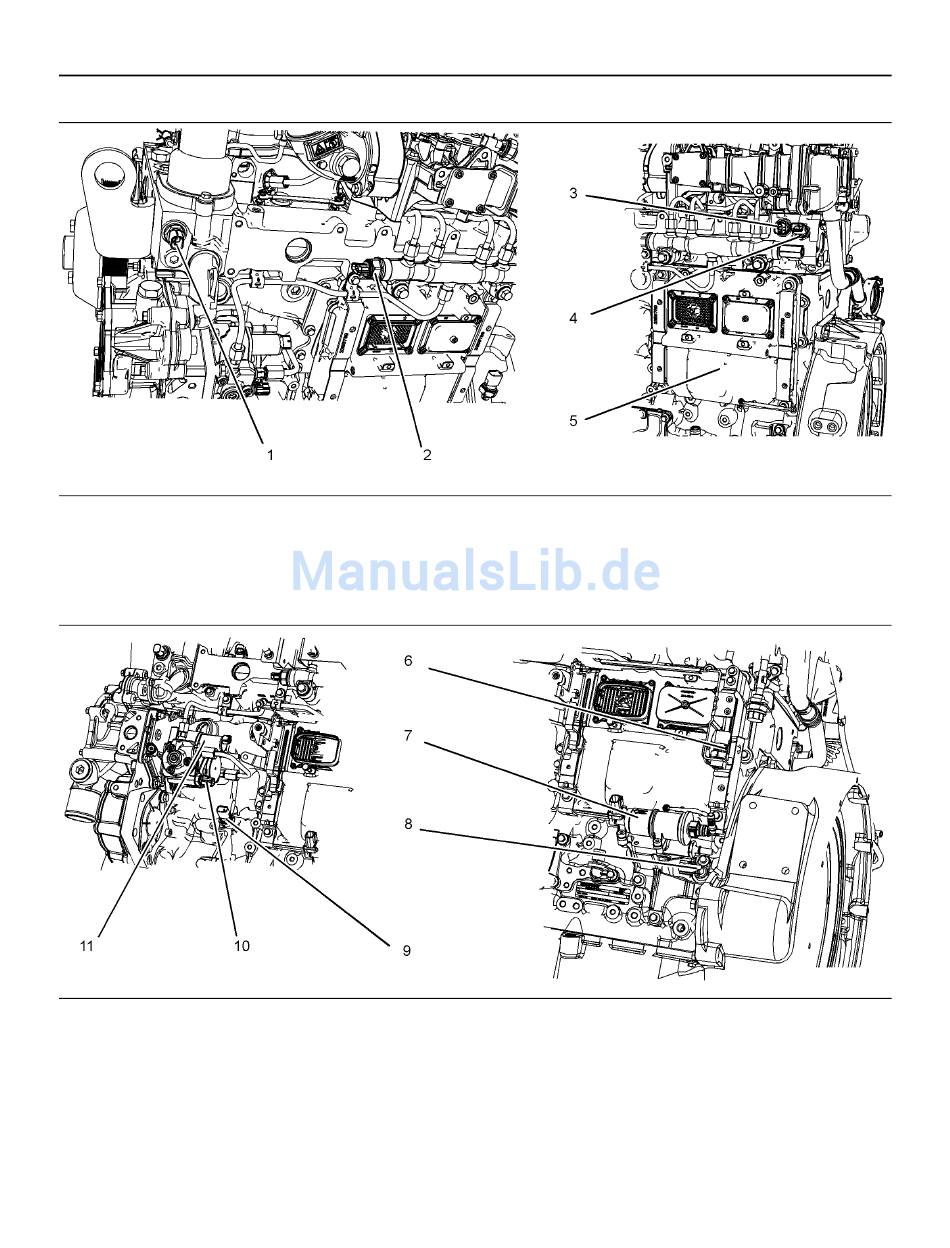

Abbildung 41
Typische Ausführung
(1) Kühlmitteltemperatursensor
(2) Kraftstoffdrucksensor (Verteilerrohr-
Drucksensor)
Abbildung 42
Typische Ausführung
(6) Atmosphärendrucksensor
(Luftdrucksensor)
(7) Ablass-/Förderpumpe
Technische Merkmale und Bedienungseinrichtungen
(3) Einlasskrümmer-Lufttemperatursensor
(Ladeluft-Temperatursensor)
(4) Ansaugkrümmer-Drucksensor
(8) Primärer Drehzahl-/Zündzeitpunktsensor
(Kurbelwinkelsensor)
(9) Öldrucksensor
Sensoren und elektrische Komponenten
(5) Elektroniksteuergerät (ECM)
(10) Kraftstofftemperatursensor
(11) Kraftstoffzumessmagnetventil für die
Hochdruck-Kraftstoffförderpumpe
55
g02413838
g03420558
