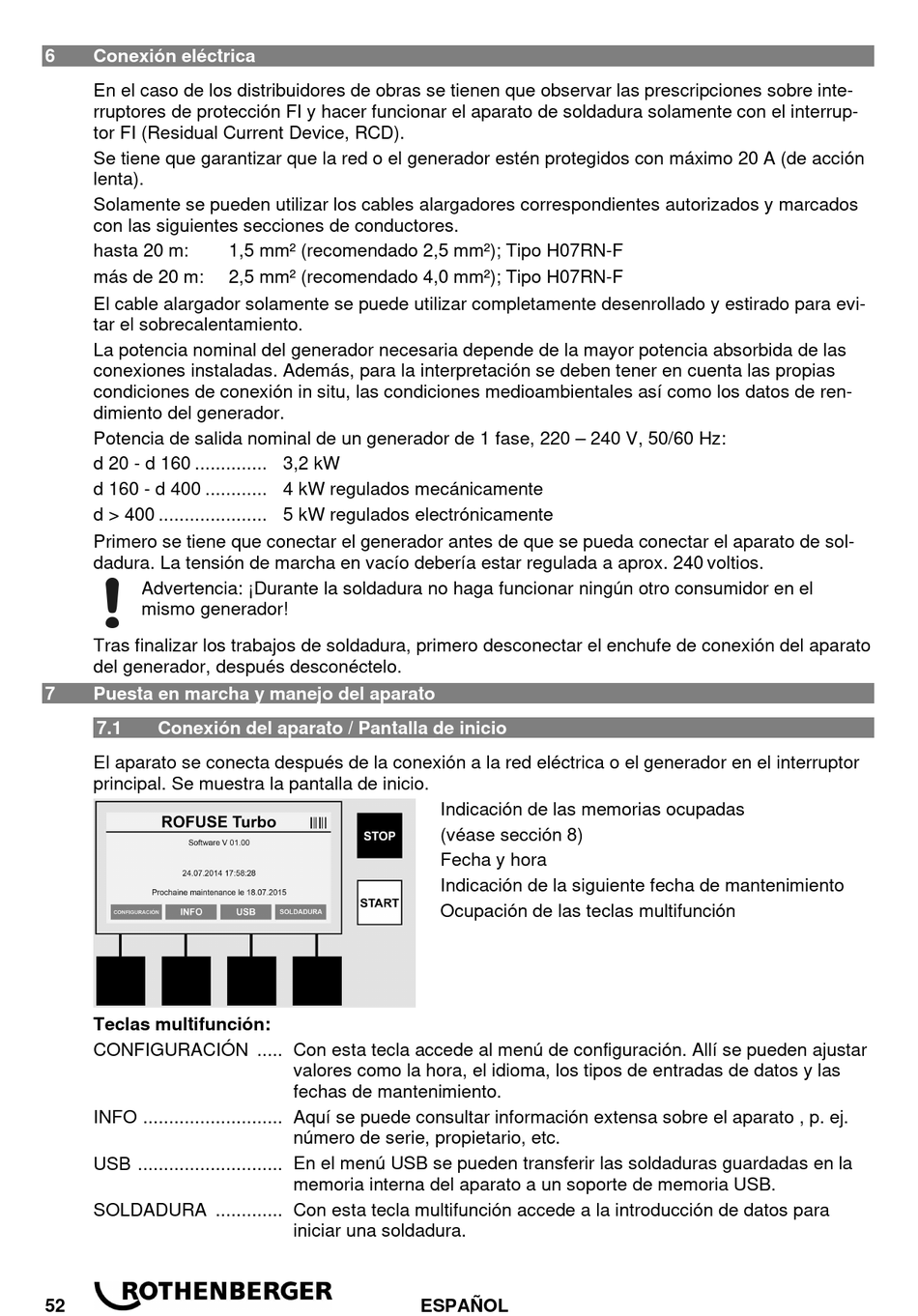

6 Conexión eléctrica
En el caso de los distribuidores de obras se tienen que observar las prescripciones sobre inte-
rruptores de protección FI y hacer funcionar el aparato de soldadura solamente con el interrup-
tor FI (Residual Current Device, RCD).
Se tiene que garantizar que la red o el generador estén protegidos con máximo 20 A (de acción
lenta).
Solamente se pueden utilizar los cables alargadores correspondientes autorizados y marcados
con las siguientes secciones de conductores.
hasta 20 m:
más de 20 m:
El cable alargador solamente se puede utilizar completamente desenrollado y estirado para evi-
tar el sobrecalentamiento.
La potencia nominal del generador necesaria depende de la mayor potencia absorbida de las
conexiones instaladas. Además, para la interpretación se deben tener en cuenta las propias
condiciones de conexión in situ, las condiciones medioambientales así como los datos de ren-
dimiento del generador.
Potencia de salida nominal de un generador de 1 fase, 220 – 240 V, 50/60 Hz:
d 20 - d 160 .............. 3,2 kW
d 160 - d 400 ............ 4 kW regulados mecánicamente
d > 400 ..................... 5 kW regulados electrónicamente
Primero se tiene que conectar el generador antes de que se pueda conectar el aparato de sol-
dadura. La tensión de marcha en vacío debería estar regulada a aprox. 240 voltios.
Advertencia: ¡Durante la soldadura no haga funcionar ningún otro consumidor en el
mismo generador!
Tras finalizar los trabajos de soldadura, primero desconectar el enchufe de conexión del aparato
del generador, después desconéctelo.
7 Puesta en marcha y manejo del aparato
7.1 Conexión del aparato / Pantalla de inicio
El aparato se conecta después de la conexión a la red eléctrica o el generador en el interruptor
principal. Se muestra la pantalla de inicio.
Teclas multifunción:
CONFIGURACIÓN ..... Con esta tecla accede al menú de configuración. Allí se pueden ajustar
INFO ........................... Aquí se puede consultar información extensa sobre el aparato , p. ej.
USB ............................ En el menú USB se pueden transferir las soldaduras guardadas en la
SOLDADURA ............. Con esta tecla multifunción accede a la introducción de datos para
52
1,5 mm² (recomendado 2,5 mm²); Tipo H07RN-F
2,5 mm² (recomendado 4,0 mm²); Tipo H07RN-F
valores como la hora, el idioma, los tipos de entradas de datos y las
fechas de mantenimiento.
número de serie, propietario, etc.
memoria interna del aparato a un soporte de memoria USB.
iniciar una soldadura.
Indicación de las memorias ocupadas
(véase sección 8)
Fecha y hora
Indicación de la siguiente fecha de mantenimiento
Ocupación de las teclas multifunción
ESPAÑOL
