Πριν την αλλαγή των επαφών βυσμάτων, οπωσδήποτε αποσυνδέετε προηγουμένως το φις από
την πρίζα!
Όλες οι μεταλλικές επιφάνειες πρέπει να είναι καλυμμένες!
6 Ηλεκτρική σύνδεση
Για πίνακες κατανομής εργοταξίων πρέπει να τηρούνται οι κανονισμοί σχετικά με διακόπτες
προστασίας FI και η λειτουργία της συσκευής πρέπει να γίνεται μόνο μέσω διακόπτη FI (Resi-
dual Current Device, RCD).
Πρέπει να διασφαλίζεται ότι το δίκτυο ή η γεννήτρια προστατεύεται με ασφάλεια μέγιστης
ονομαστικής έντασης ρεύματος 20 A (βραδείας τήξης).
Επιτρέπεται να χρησιμοποιούνται μόνο αντίστοιχα εγκεκριμένα και επισημασμένα καλώδια
επέκτασης με τις εξής διατομές αγωγών.
έως 20 m:
πάνω από 20 m:
Το καλώδιο επέκτασης επιτρέπεται να χρησιμοποιείται μόνο τελείως ξετυλιγμένο και τεντωμένο,
για την αποφυγή υπερθέρμανσης.
Η απαιτούμενη ονομαστική ισχύς γεννήτριας εξαρτάται από τη μεγαλύτερη κατανάλωση ισχύος
των χρησιμοποιούμενων εξαρτημάτων σύνδεσης. Επιπλέον, πρέπει για τη διαστασιολόγηση να
λαμβάνονται υπόψη οι επιτόπιες συνθήκες σύνδεσης, οι συνθήκες περιβάλλοντος καθώς και τα
δεδομένα απόδοσης της ίδιας της γεννήτριας.
Ονομαστική ισχύς εξόδου μιας γεννήτριας 1 φάσης, 220 – 240 V, 50/60 Hz:
d 20 - d 160 .............. 3,2 kW
d 160 - d 400 ............ 4 kW μηχανικά ρυθμιζόμενη
d > 400 ..................... 5 kW ηλεκτρονικά ρυθμιζόμενη
Πρέπει να ενεργοποιηθεί η γεννήτρια, πριν συνδεθεί η συσκευή συγκόλλησης. Η τάση ανοικτού
κυκλώματος πρέπει να ρυθμιστεί περίπου σε 240 V.
Υπόδειξη: Κατά τη διάρκεια της συγκόλλησης μην έχετε σε λειτουργία πρόσθετους
καταναλωτές στην ίδια γεννήτρια!
Μετά το τέλος των εργασιών συγκόλλησης, αφαιρέστε πρώτα το φις σύνδεσης της συσκευής
από τη γεννήτρια, και κατόπιν απενεργοποιήστε τη γεννήτρια.
7
Θέση σε λειτουργία και χειρισμός της συσκευής
7.1 Ενεργοποίηση της συσκευής / Αρχική οθόνη
Η συσκευή ενεργοποιείται μέσω του γενικού διακόπτη, μετά τη σύνδεση στο δίκτυο ρεύματος ή
στη γεννήτρια. Εμφανίζεται η αρχική οθόνη.

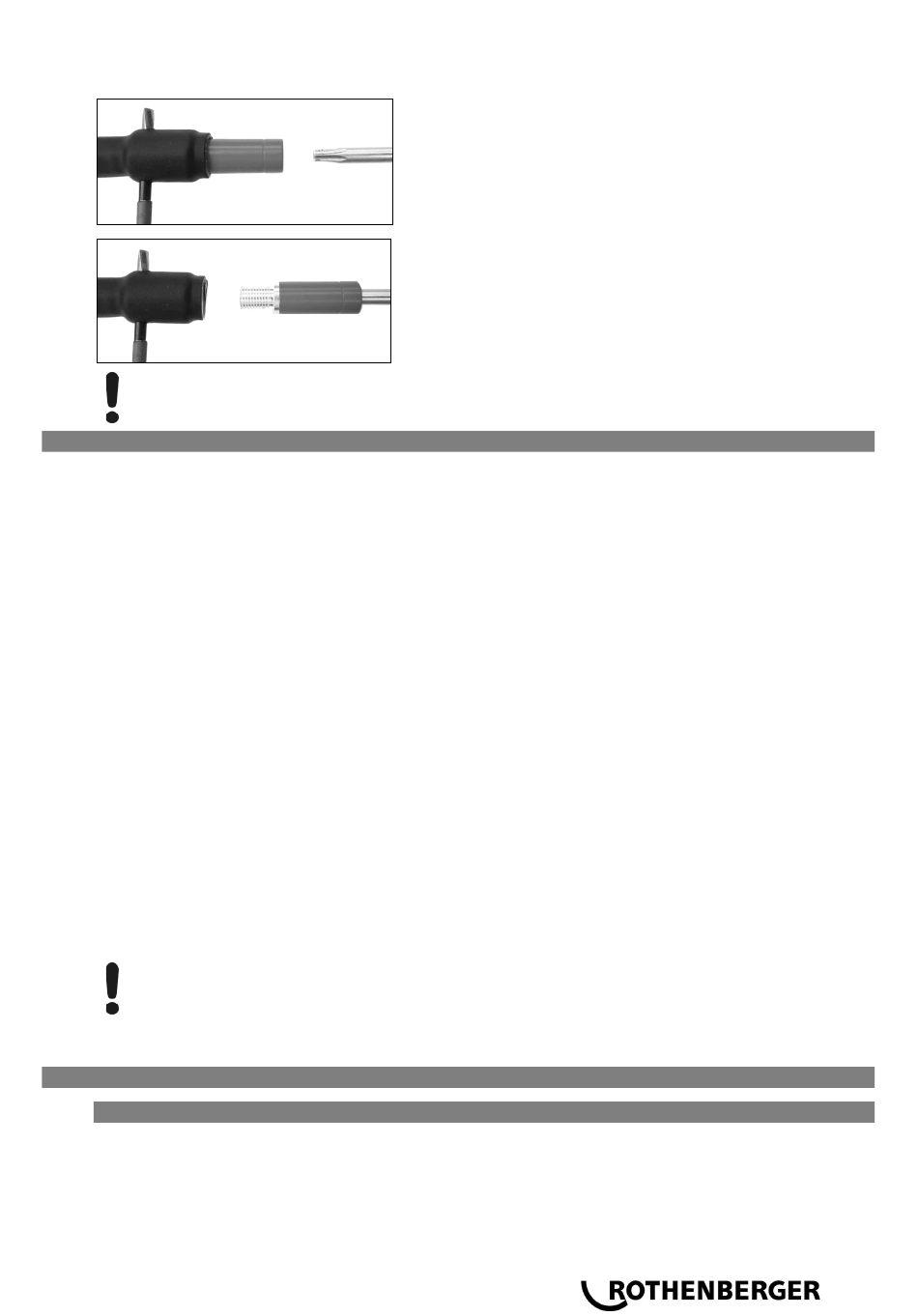

Για την αλλαγή των επαφών βυσμάτων εισάγετε έναν
πείρο ή κάτι παρόμοιο (διαμέτρου 3 mm) πλευρικά στην
οπή στο βιδωτό σύνδεσμο και κρατήστε τον σταθερά.
Με χρήση κατσαβιδιού Torx 15 ξεβιδώστε και
αφαιρέστε τον αντάπτορα.
Τοποθετήστε νέο αντάπτορα με το χέρι, βιδώστε τον
μέχρι να τερματίσει, σφίξτε (15 Nm) χρησιμοποιώντας
κατσαβίδι Torx 15 και κατόπιν αφαιρέστε πάλι τον πείρο
συγκράτησης.
1,5 mm² (συνιστάται 2,5 mm²), τύπος H07RN-F
2,5 mm² (συνιστάται 4,0 mm²), τύπος H07RN-F
