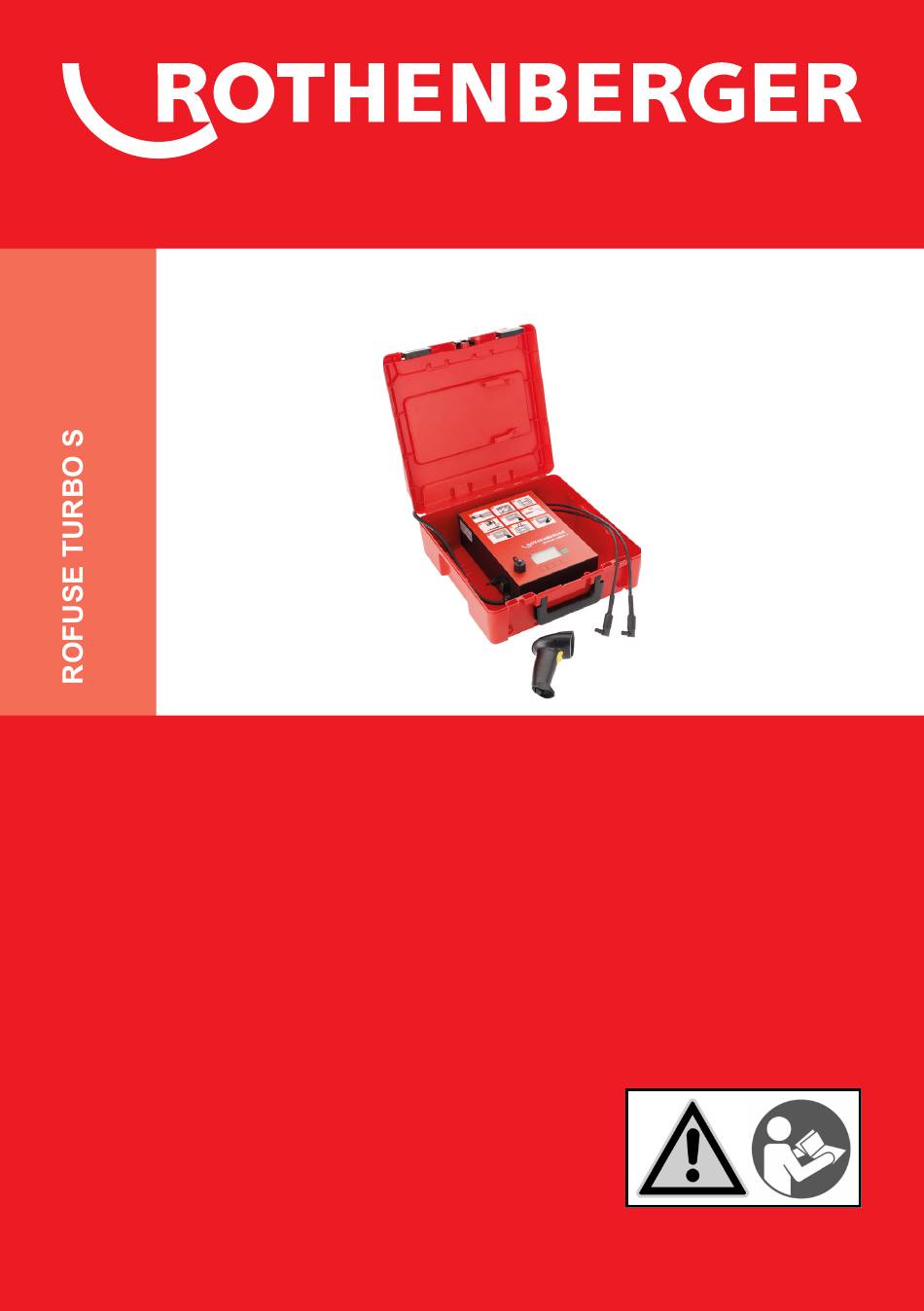

Seite 1 ROFUSE TURBO S DE Bedienungsanleitung TR Kullanim kilavuzu EN Instructions for use HU Kezelési útmutató FR Instruction d’utilisation SL Navodilo za uporabo ES Instrucciones de uso SK Návod na obsluhu IT Istruzioni d’uso HR Upute za uporabu NL Gebruiksaanwijzing BG Инструкция за експлоатация...
Seite 2 Intro EU-KONFORMITÄTSERKLÄRUNG EU UYGUNLUK BEYANI Wir erklären in alleiniger Verantwortung, dass dieses Tek sorumlu olarak bu ürünün yönetmelik hükümleri Produkt mit den angegebenen Normen und Richtlinien uyarýnca aþaðýdaki normlara ve norm dokümanlarýna übereinstimmt. uygunluðunu beyan ederiz. EU-DECLARATION OF CONFORMITY EU-AZONOSSÁGI NYILATKOZAT We declare on our sole accountability that this product Teljes felelősségünk tudatában kijelentjük, hogy jelen conforms to the standards and guidelines stated.
Seite 3 Intro ROWELD ROFUSE TURBO S: 2014/30/EU, 2014/35/EU, 2011/65/EU, EN IEC 55014-1, EN IEC 55014-2, EN IEC 61000-3-2, EN 61000-3-3, EN 60529 Herstellerunterschrift Manufacturer/ authorized representative signature Thomas Bamberger Bernhard Schupp Managing Director Product & Market Compliance Kelkheim, 01.05.2024 Technische Unterlagen bei/ Technical file at: ROTHENBERGER Werkzeuge GmbH Industriestraße 7...
Seite 4 Intro DEUTSCH - Originalbetriebsanleitung! Seite 2 Bedienungsanleitung bitte lesen und aufbewahren! Nicht wegwerfen! Bei Schäden durch Bedienungsfehler erlischt die Garantie! Technische Änderungen vorbehalten! ENGLISH Page 14 Please read and retain these directions for use. Do not throw them away! The warranty does not cover damage caused by incorrect use of the equipment! Subject to technical modifications! FRANÇAIS Page 25...
Seite 6 5.13 Einstellen/Ändern des Passworts ..................10 5.14 Einstellen der Wettereingabe ....................11 5.15 Starten einer Heizwendelschweißung mit dem ROFUSE TURBO S ........11 Informationen ........................12 Schweißprotokolle auslesen ....................12 ...
Seite 7 Bestimmungsgemäße Verwendung Bei dem Produkt ROFUSE TURBO handelt es sich um ein Heizwendelschweißgerät, welches für den Einsatz im mobilen Baustellenbetrieb geeignet ist. Mit dem ROFUSE TURBO S können, je nach Hersteller der Heizwendelschweißmuffe, Heizwendelschweißmuffen (8 V – 48 V) aus PE und PP bis zu einem Durchmesser von 160 mm geschweißt werden.
Seite 8 müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutz- helm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Ri- siko von Verletzungen.
Seite 9 Nutzung bzw. langer Schweißungen. Alle Kabel des ROFUSE TURBO S sind vor der Inbetriebnahme zu prüfen. Bei beschädigten Kabeln darf das ROFUSE TURBO S nicht in Betrieb genommen werden und muss zur Repara- tur an die ROTHENBERGER Werkzeuge GmbH gesendet werden.
Seite 10 Es ist sicherzustellen, dass Netz bzw. Generator mit maximal 20 A (träge) abgesichert ist. Es dürfen nur entsprechend zugelassene und gekennzeichnete Verlängerungskabel mit folgen- den Leiterquerschnitten verwendet werden. bis 20 m: 1,5 mm² (empfohlen 2,5 mm²); Typ H07RN-F über 20 m: 2,5 mm²...
Seite 11 4. Sprache 5. Parameter 6. Wartung und deren Parameter einstellen. Hierfür werden die beiden mittleren Tasten benötigt. Die Bestätigung der eingestellten Werte er- folgt mit der rechten Taste. Nach der Einstellung der Grundeinstellungen gelangt man mit der linken Taste wieder zurück zum Anfangsbildschirm. Von diesem Bildschirm wird auch die Schweißung durch Eingabe der Schweißparameter gestartet.
Seite 12 Einstellen der Tastentöne  Um die Tastentöne ein- oder auszustellen drücken Sie nach dem Einschalten des Schweiß- geräts die linke Taste um in das Menü der Grundeinstellungen zu gelangen und danach die zweite Taste von rechts zwei mal. Im Display erscheint die folgende Anzeige: Einstellungen 3/6 Tastentöne ...
Seite 13 Schweißer Code Traceability Muffe Traceability Rohr Besitzer Logs löschen Passwort Wettereingabe Einstellen des Schweißer Code  Im Menü Parameter erscheint als erstes das Untermenü Schweißer Code. Mit der rechten Taste gelangt man zur Auswahl, ob der Schweißer Code aktiv oder inaktiv sein soll. Mit ei- ner der beiden mittleren Tasten die gewünschte Auswahl tätigen und mit der rechten Taste bestätigen.
Seite 14 Parameter 3/7 Traceability Rohr Mit der rechten Taste gelangt man zur Auswahl, ob der Traceability Rohr aktiv oder inaktiv sein soll. Mit einer der beiden mittleren Tasten die gewünschte Auswahl tätigen und mit der rechten Taste bestätigen. Wählt man in diesem Menü den Traceability Code des Rohrs aus, muss die- ser bei der Eingabe der Schweißparameter eingegeben werden.
Seite 15 Schweißung starten zu können. 5.15 Starten einer Heizwendelschweißung mit dem ROFUSE TURBO S Nach dem Einschalten des Heizwendelschweißgeräts mit dem grünen Kippschalter auf der lin- ken Seite des Gehäuses kann mit der Eingabe der Schweißparameter begonnen werden. Bitte beachten Sie, dass die Eingabe der Schweißparameter nach voreingestellter Auswahl im Menü...
Seite 16  Im nächsten Schritt muss die gemäß DVS 2207-1 vorgeschriebene spanende Bearbeitung der Rohre kontrolliert und mit der rechten Taste ▶ bestätigt werden.  Danach werden die Stecker des ROFUSE TURBO S in die Kontakte der Heizwendelmuffe eingesteckt. Sobald die korrekte Heizwendelmuffe erkannt wurde, kann der Schweißvor- gang durch Drücken der grünen Start-Taste (rechts neben dem Display) gestartet werden.
Seite 17 Geeignetes Zubehör finden Sie im Hauptkatalog oder unter www.rothenberger.com Kundendienst Die ROTHENBERGER Kundendienst-Standorte stehen zur Verfügung, um Ihnen zu helfen (sie- he Liste im Katalog oder online), und Ersatzteile und Kundendienst werden durch dieselben Standorte angeboten. Bestellen Sie Ihre Zubehör- und Ersatzteile bei Ihrem Fachhändler oder online über RO SERVICE+: ...
Seite 310 NOTES...
Seite 311 NOTES...
Seite 312 ROTHENBERGER Werkzeuge GmbH Industriestraße 7 D-65779 Kelkheim / Germany Telefon +49 6195 / 800 - 0 Telefax +49 6195 / 800 - 3500 info@rothenberger.com rothenberger.com Änderungen und Irrtümer vorbehalten...
