Wszystkie powierzchnie metalowe muszą być zakryte!
6
Podłączenie do prądu
Należy przestrzegać przepisów dotyczących wyłączników różnicowoprądowych dla rozdzielaczy
budowlanych i eksploatować zgrzewarkę tylko z wyłącznikiem różnicowoprądowym (Residual
Current Device, RCD)
Należy się upewnić, że sieć lub agregat prądotwórczy są zabezpieczone bezpiecznikiem
(zwłocznym) maks. 20 A.
Należy używać wyłącznie dopuszczonych i odpowiednio oznaczonych kabli przedłużających o
podanych poniżej przekrojach przewodów.
do 20 m:
powyżej 20 m:
Należy używać tylko całkowicie rozwiniętego i wyciągniętego kabla przedłużającego w celu
uniknięcia jego przegrzania.
Wymagana moc znamionowa agregatu prądotwórczego zależy od najwyższego poboru mocy
użytych kształtek. Podczas planowania należy ponadto uwzględnić warunki podłączenia na
miejscu, warunki otoczenia oraz charakterystykę mocy agregatu.
Znamionowa moc wyjściowa agregatu jednofazowego, 220 – 240 V, 50/60 Hz:
d 20 - d 160 .............. 3,2 kW
d 160 - d 400 ............ 4 kW z regulacją mechaniczną
d > 400 ..................... 5 kW z regulacją elektroniczną
Aby umożliwić podłączenie zgrzewarki, należy najpierw włączyć agregat. Należy ustawić
wartość napięcia jałowego ok. 240 V.
Uwaga: Podczas zgrzewania nie podłączać do tego samego agregatu dodatkowych
odbiorników!
Po zakończeniu zgrzewania najpierw wyciągnąć wtyczkę z agregatu, a następnie wyłączyć
agregat.
7
Uruchomienie i obsługa urządzenia
7.1

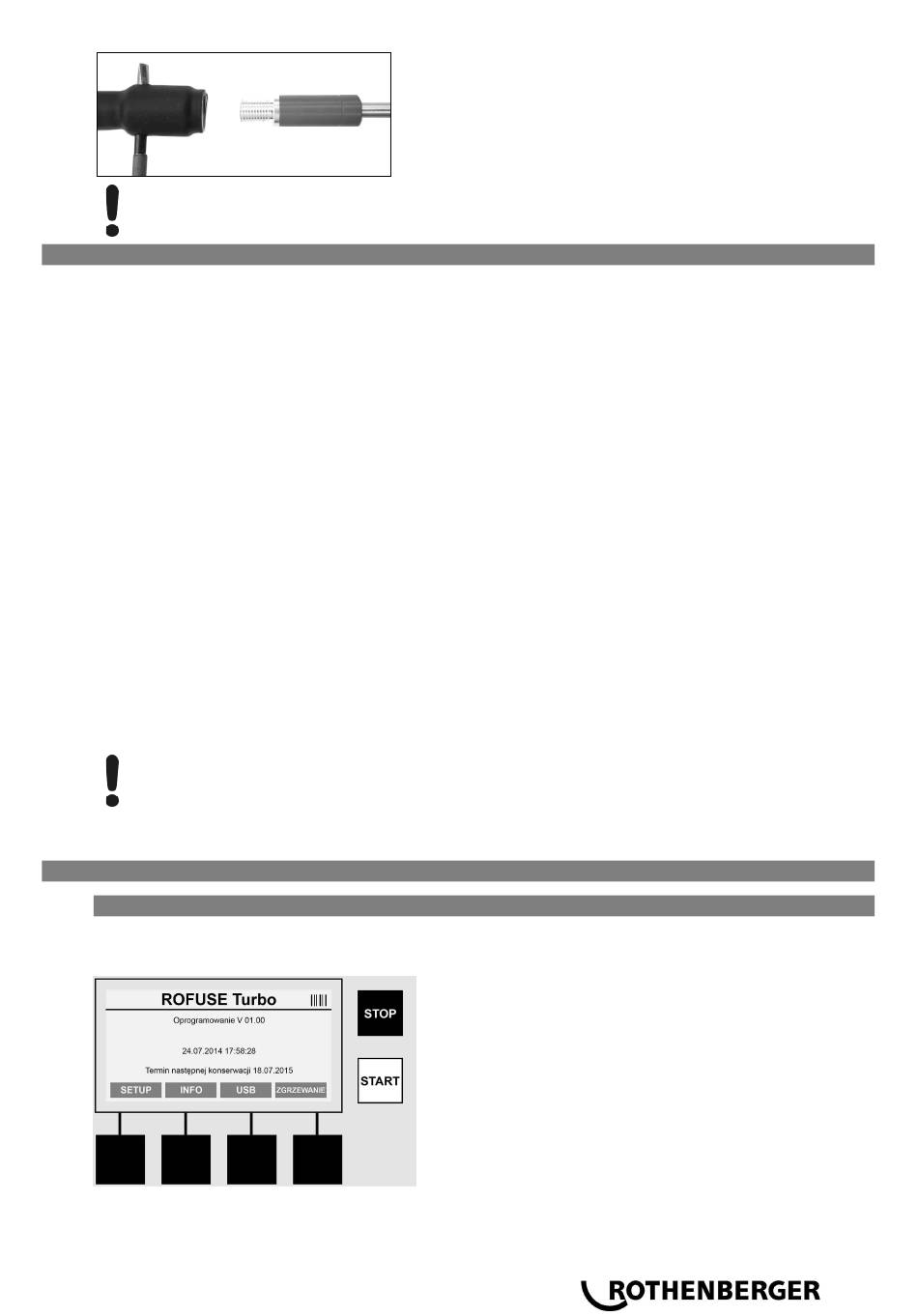

Włączenie urządzenia/ekran startowy
Urządzenie można włączyć za pomocą włącznika głównego po podłączeniu do sieci lub
agregatu. Wyświetla się ekran startowy.
Przyciski wielofunkcyjne:
SETUP ................. Ten przycisk umożliwia przejście do menu ustawień. Można w nim ustawić
Nałożyć nowy adapter ręcznie i dokręcić go do oporu,
następnie mocno dokręcić (15 Nm) śrubokrętem Torx
15, a na koniec ponownie usunąć kołek zabe-
zpieczający.
1,5 mm² (zalecane 2,5 mm²); typ H07RN-F
2,5 mm² (zalecane 4,0 mm²); typ H07RN-F
czas, język, typ wprowadzania danych i terminy konserwacji.
Wskazanie zajętych miejsc pamięci (patrz rozdział 8)
Data i godzina
Wskazanie terminu następnej konserwacji
Przyporządkowanie przycisków wielofunkcyjnych
POLSKI
171
