EN 61000-3-3, EN 60335-1, EN 60529, ISO 12176-2, EN 300 328 V1.8.1, EN 301 489-17 V2.2.1, EN 301 489-1 V1.9.2 EN 301 489-17 V2.2.1, EN 301 489-1 V1.9.2 ppa. Thorsten Bühl ppa. Thorsten Bühl Kelkheim, 13.04.2016 Director Corporate Technology Technical fi le at: ROTHENBERGER Werkzeuge GmbH Spessartstraße 2-4, D-65779 Kelkheim/Germany...
Seite 3
Intro DEUTSCH - Originalbetriebsanleitung! Seite 2 Bedienungsanleitung bitte lesen und aufbewahren! Nicht wegwerfen! Bei Schäden durch Bedienungsfehler erlischt die Garantie! Technische Änderungen vorbehalten! ENGLISH page 17 Please read and retain these directions for use. Do not throw them away! The warranty does not cover damage caused by incorrect use of the equipment! Subject to technical modifications! हिन्...

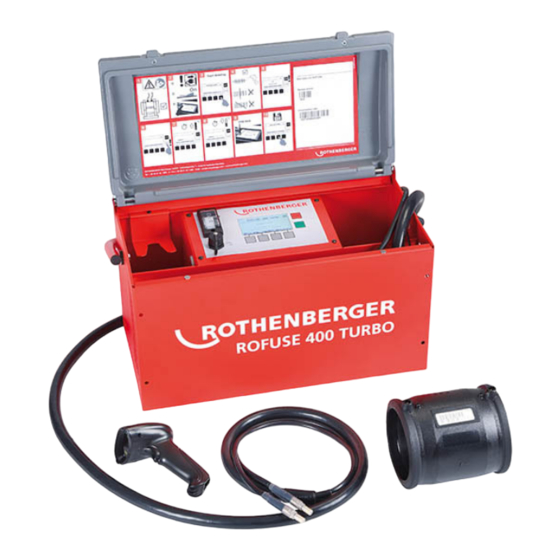

Bei dem Produkt ROFUSE TURBO handelt es sich um ein Heizwendelschweißgerät, welches für den Einsatz im mobilen Baustellenbetrieb geeignet ist. Mit ROFUSE 400 TURBO können Elektroschweißmuffen (8 V – 48 V) aus Kunststoff bis zu einem Durchmesser von 400 mm und mit ROFUSE 1200 TURBO bis zu einem Durchmesser von 1200 mm geschweißt werden (dabei...
11 Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist. Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. 12 Sichern Sie das Werkstück. Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten.
Leistungsaufnahme ........3.000 VA, 70 % ED Ausgangsstrom (Nennstrom) ..... 80 A Schweißspannung ........8 – 48 V Umgebungstemperatur ......- 10 °C bis + 60 °C* Arbeitsbereich ROFUSE 400 Turbo ..Fittinge bis 400 mm Arbeitsbereich ROFUSE 1200 Turbo ..
Das Gerät darf nicht in Wasser getaucht werden. Zur Sicherung der Muffe gegen Verrutschen während des Schweißprozesses sollten entspre- chende Spannvorrichtungen verwendet werden. Die Montageanleitung des betreffenden Muf- fenherstellers sowie örtliche oder nationale Vorschriften und Verlegeanleitungen sind stets zu beachten. Die Kontaktflächen der Schweißstecker und der Muffe müssen sauber sein.
Inbetriebnahme und Bedienung des Gerätes Einschalten des Gerätes / Startbildschirm Das Gerät wird nach Anschluss an Stromnetz oder Generator am Hauptschalter eingeschaltet. Der Startbildschirm wird angezeigt. Anzeige der belegten Speicherplätze (siehe Abschnitt 8) Datum und Uhrzeit Anzeige des nächsten Wartungstermins Belegung der Multifunktionstasten Multifunktionstasten: SETUP ....
Manuelle Eingabe der Daten (Buchstaben und Ziffern) Mit der manuellen Eingabe können sowohl Daten, wie z.B. Name des Schweißers oder der Baustelle, oder aber auch die Zahlenreihenfolgen, die dem Barcode entspricht, eingegeben werden, für den Fall, dass dieser unleserlich ist, oder das Barcode Lesegerät defekt ist. Buch- staben und Ziffern können über das angezeigte Alphabet eingegeben werden.
Umgebungsbedingungen Ist die Option „Umgebungsbedingungen“ aktiviert (siehe Abschnitt 7.5 „SETUP“), so muss an dieser Stelle die Umgebungsbedingung zum Zeitpunkt der Schweißung (sonnig, trocken, Regen, Wind, Zelt, Heizung) angegeben werden. Muffencode An dieser Stelle muss der Muffencode eingegeben werden. Dieser enthält Angaben zu Schweißspannung, Schweißdauer und (teilweise) Abkühlzeit und befindet sich auf der Elektro- schweißmuffe in Form eines Strichcodes.
Abkühlzeit Ist im Barcode keine Abkühlzeit enthalten und es wird auch manuell keine Abkühlzeit eingege- ben, so wird nach Abschluss der Schweißung keine Abkühlzeit angezeigt. Die Abkühlzeit wird auch nicht protokolliert. Nach erfolgreicher Dateneingabe wechselt der Bildschirm auf die Abfrage, ob die Rohre gemäß Herstellerangaben bearbeitet sind.
Leuchtet die grüne >START< Taste, kann mit Betätigen dieser Taste der Schweißvorgang ge- startet werden. Während des Schweißprozesses werden alle relevanten Daten auf dem Display angezeigt. Der Schweißprozess wird während der gesamten Schweißzeit gemäß den durch den Muffencode vorgegebenen Schweißparametern überwacht. Der Schweißvorgang kann jeder Zeit durch das Betätigen der Taste >Stop<...
Stecken Sie einen USB Stick in den USB Stecker. Warten Sie bis das Speichermedium erfolg- reich erkannt wurde. Dies wird mit der entsprechenden Darstellung angezeigt. Mit dem Betäti- gen der Taste >Start< werden alle im Gerät gespeicherten Protokolle auf den USB Stick über- tragen.
Parameter Passwortgeschützter Bereich. In diesem Menüpunkt lassen sich Einstellungen am Gerät vor- nehmen, die Auswirkungen auf Geräteeigenschaften und -funktionen haben (z.B. Schweißer- code, Bauvorhaben, Rückverfolgbarkeit, …). Es lassen sich Eingaben und Funktionen für den Anwender freigeben oder sperren und somit Abläufe auf der Baustelle vorgeben. Werksseitig ist der PIN-Code mit „12345“...
Hier kann das Passwort für den geschützten Bereich „Parameter“ geändert werden. Zum Än- dern des Passwortes betätigen Sie die Taste >ändern<. Die Änderung erfolgt manuell (siehe auch Kapitel „Eingabe“). Wartung Passwortgeschützter Bereich (ausschließlich ROTHENBERGER Servicepersonal oder autori- sierte Fachpartner). Kontrast Der Kontrast des Displays kann hier den Umgebungsbedingungen angepasst werden. Der Kon- trast kann mit den Pfeiltasten >+<...
Stecker auf Beschädigungen oder Verschmutzungen. Muffendurchmesser > 400 mm Das Gerät ROFUSE 400 Turbo kann nur Muffen bis 400 mm Durchmesser schweißen. Datenverlust – Speicher voll Wird eine Schweißung trotz dieser Meldung gestartet, so kommt es zu einem Datenverlust. Die Schweißung wird NICHT protokolliert.
Die Entsorgung Ihres erworbenen ROTHENBERGER Gerätes übernimmt ROTHENBERGER für Sie - kostenlos! Bitte geben Sie dies bei Ihrem nächsten ROTHENBERGER Service Express Händler ab. Wer Ihr ROTHENBERGER Service Express Händler in Ihrer Nähe ist, erfahren Sie auf unserer Homepage unter www.rothenberger.com...
Seite 19
Contents Page Safety Notes ........................18 Intended use........................18 General safety instructions ....................18 Special safety instructions ....................19 Technical Data ........................19 Measurement tolerances ....................20 Active Cooling System (ACS) and Heat Control (HC) ............20 Storage / transport ......................20 Work preparation ........................
The product ROFUSE TURBO is a heater coil electro fusion unit which is suitable for use in mo- bile construction site operations. Using ROFUSE 400 TURBO, electro fusion couplers (fittings) (8 V – 48 V) made out of plastic of up to 400 mm in diameter of and with ROFUSE 1200 TURBO of up to 1200 mm in diameter can be welded (one should always observe the data for the fittings to be welded and the ROFUSE TURBO welding devices).
Power consumption .......... 3.000 VA, 70 % ED Output current (nominal current) ....... 80 A Welding voltage ..........8 – 48 V Ambient temperature ........- 10 °C until + 60 °C* Area of application ROFUSE 400 Turbo ..Fittings until 400 mm Arbei sbereich ROFUSE 1200 Turbo ..
Dimensions (L x W x H) ........about 500 x 250 x 320 mm Weight including welder cable (basic unit, without accessories) ....... about 21,5 kg Contacts ............4 mm and 4.7 mm according to IEC 60529 *Cooling times vary with the ambient temperature. Direct sunlight should be avoided Measurement tolerances Temperature .............
Put in the new adapter by hand and screw on down to the stop and tighten down firmly using a screwdriver with a Torx 15 (15 Nm) and then remove the holding pin again. All metallic surfaces must be covered. Electrical connection For construction site distribution boards observe the regulations about the FI protective switch and only operate the welding device over an FI switch (Residual Current Device, RCD).
Multi-functional keys: SETUP ... You use this button to navigate to the Setup menu. It is here that settings such as the time, languages, methods for data entry and scheduled maintenance dates are set. INFO ....This is where extensive information about the device can be retrieved such as the serial number, owner, etc.
Manual Input of numbers If only numbers are needed for the data entry (e.g. manual entry of the scan fitting code), then only the numbers from 0 – 9 are offered for selection. The numbers can be selected using the >+<...
a barcode. The scan fitting code can also be entered manually if the scan fitting code is dam- aged. Traceability If the option “Traceability“ for fittings or pipes is activated in the parameters (see Section 7.5 “SETUP“), then an entry must be made at this point. This entry can be made either through use of the barcode scanner or manually.
Seite 27
Diameter .... Pipe diameter according to the scan fitting code Energy ....Energy used Weld ....Welding time according to the scan fitting code, actual / plan welding volt- age, current welding current Supply ....Mains voltage and mains frequency R ......
er’s instructions. If the barcode for the fitting contains information about the cooling time, this is displayed after ending the welding process. The cooling time is also displayed for simplified presentation as a status column. The cooling time can be ended at any time by pressing the >STOP<...
Seite 29
The desired menu point can be selected using the two central up and down arrows and con- firmed using the >arrow to the right<. The >arrow to the left< allows one to leave this menu and navigate back to the Start screen. Clock Adjusting the date and time The date and time are displayed in the format dd.mm.yyyy hh:mm.
Seite 30
This is where the password for the protected area “Parameter” can be altered. Press the >CHANGE< button to change the password. The change takes place manually (see also the Chapter “Data entry“). Maintenance Password-protected area (excluding ROTHENBERGER service personnel or authorised special- ist partner). ENGLISH...
Error messages can be transferred onto a USB stick. These data can then (for example by email) be sent to a ROTHENBERGER service engineer or an authorised partner. If the device is defective or if the function of the device is impaired a remote diagnosis may possibly be made on the basis of the error patterns.
Fitting diameter > 400 mm The ROFUSE 400 Turbo can only weld fittings of up to 400 mm in diameter. Dataloss at Start - Memory Full!! If a welding sequence is started despite this message data loss will occur. The welding is NOT documented.
Disposal Components of the unit are recyclable material and should be put to recycling. For this purpose registered and certified recycling companies are available. For an environmental friendly dispos- al of the non-recyclable parts (e.g. electronic waste) please contact your local waste disposal authority.
Seite 34
विषय-िस्त ु प ृ ष् ठ स ु र क्षा सं ब ं ध ी हिप्पण ......................33 अभीष्ि उपयोग ....................... 33 सामान्य स ु र क्षा अन ु द े श ....................33 विशे ष स ु र क्षा अन ु द े श .......................
Seite 35
ROFUSE TURBO िामक यि उतपाद िीटर कॉइल फ्य ू ज़ ि य ू न िट िै जो गनतशील निमाा ण स्थल क े पररचालिों में उपयोग करिे िे त ु उपय ु त त िै । ROFUSE 400 TURBO का उपयोग करिा,400 मममी व्यास तक क े प्लाक्स्टक...
Seite 36
10 ध ू ल ननकालने क े उपकरण को जोडें । यहद ध ू ल निकालिे और इतठा करिे क े उपकरण क े साथ किे त शि िैं तो स ु न िक्श्चत करें फक वे सिी ढं ग से ज ु ड ें िैं और उिका सिी उपयोग फकया जाता िै । 11 क...
Seite 37
वे क् ल्डं ग वोल्टे ज ............. 8 – 48 V पररवे श ी तापमाि ..........- 10 °C bis + 60 °C* फिहटं ग् स 400 मममी तक अि ु प्र योग का क्षे त्र ROFUSE 400 Turbo ....फिहटं ग् स 1200 मममी तक Arbeit sbereich ROFUSE 1200 Turbo ..
Seite 38
डडवाइस का वता म ाि तापमाि अतयगधक िै तो प्रतीक्षा का अपे क्ष क्ष त समय डडस्प्ले पर प्रदमशा त फकया जाता िै । वें ह टले ट र इस प्रतीक्षा समय को उल्ले ख िीय रूप से कम करता िै । भं...
Seite 39
एतसटें श ि क े बबल का उपयोग क े वल तभी फकया जा सकता िै जब ओवरिीट से बचािे क े मलए प ू र ी तरि से इसे खोल मलया और ि ै ला मलया गया िो। अपे क्ष क्षत पॉवर जिरे ट र की सां क े नतक आउटप ु ट उपयोग की गई फिहटं ग् स की बबजली की उच ् चतम खपत पर निभा र करती...
Seite 40
डाटा प्रववक्ष्ट (सामारय वववरण) अगधकां श डाटा दस्ती तौर पर या बारकोड स्क ै िर क े द्वारा दजा फकया जा सकता िै । बारकोड स्क ै नर बारकोड स्क ै िर को बारकोड से 10 से म ी की द ू र ी पर पकड क े बारकोड को पढा जाता िै । यहद बारकोड स्क ै िर स्टैं...
Seite 41
वे क् ल्डं ग िम का काया - निष्पादि स्िीि को आरं भ करिे क े मलए मल्टी फ ं तशि दबाएं । < GNIDLEW > मे ि ू बबं द ु क े अं त गा त वे क् ल्डं ग क े मलए अपे क्ष क्षत डाटा दजा फकया जा सकता िै । इसक े मलए बारकोड <...
Seite 42
क्रफहिं ग कोड यिां पर स्क ै ि फिहटं ग कोड अवश्य प्रववष्ट फकया जािा चाहिए। इसमें वे क् ल्डं ग वोल्टता ,वे क् ल्डं ग क े समय और )आं म शक तौर पर (शीति समय का वववरण िोता िै तथा बारकोड क े रूप में इले त रो फ्य ू ज़ ि कप्लर पर क्स्थत िोता िै...
Seite 43
डाटा की सिल प्रववक्ष्ट क े बाद स्िीि इससे सं ब ं ग धत तवे र ी में तबदील िो जाती िै फक पाइप ववनिमाा त ा क े अि ु द े श ों क े अि ु स ार मशीिीक ृ त ि ु ए िैं या ििीं । इसकी क...
Seite 44
वे क् ल्डं ग की प्रफिया क े दौराि सारा सं ब ं ग धत डाटा स्िीि पर प्रदमशा त िोता िै । वे क् ल्डं ग क े प ू र े समय क े दौराि वे क् ल्डं ग प्रफिया...
Seite 45
डडवाइस का कॉक्रफगरे श ि आरं भ स्िीि पर मल्टी फ ं तशि क ु ं जी दबाएं । < PNOBS > वां न छत मे ि ू बबं द ु का चयि क ें िीक ृ त अप और डाउि तीरों का उपयोग करते ि ु ए फकया जा सकता िै और इसे >दायीं ओर...
Seite 46
पै र ामीिर पासवडा - सं र क्षक्षत क्षे त्र । इस मे ि ू बबं द ु में डडवाइस पर से ह टं ग् स की जा सकती िैं क्जिका डडवाइस क े ग ु ण और फ ं तशि पर...
Seite 47
डडवाइस स्वचामलत रूप से 2,000 तक वे क् ल्डं ग िम सिे ज ती िै । यहद 2,000 मे म ोरी स्थाि भर जाते िैं तो डडवाइस आरं भ स्िीि पर उपय ु त त चे त ाविी प्रदमशा त करती िै । 47 अनतररतत वे क् ल्डं ग िम ओवरफ्लो मे म ोरी में भं ड ाररत फकए...
Seite 48
> ROFUSE 400 Turbo क े वल 400 मममी व्यास की फिहटं ग को वे ल् ड कर सकता िै । आरं भ में डािा का न ु क सान - मे म ोरी प ू ण य भरी िोना!! यहद...
Seite 49
व्यिधान वे क् ल्डं ग क े दौराि वे क् ल्डं ग वोल्टता का व्यवधाि उत ् परि ि ु आ था। िे स् ्डं ग िो्िता खराब िै वे क् ल्डं ग क े दौराि वे क् ल्डं ग वोल्टता अि ु म े य रें ज से बािर चली गई थी। पढ़...
