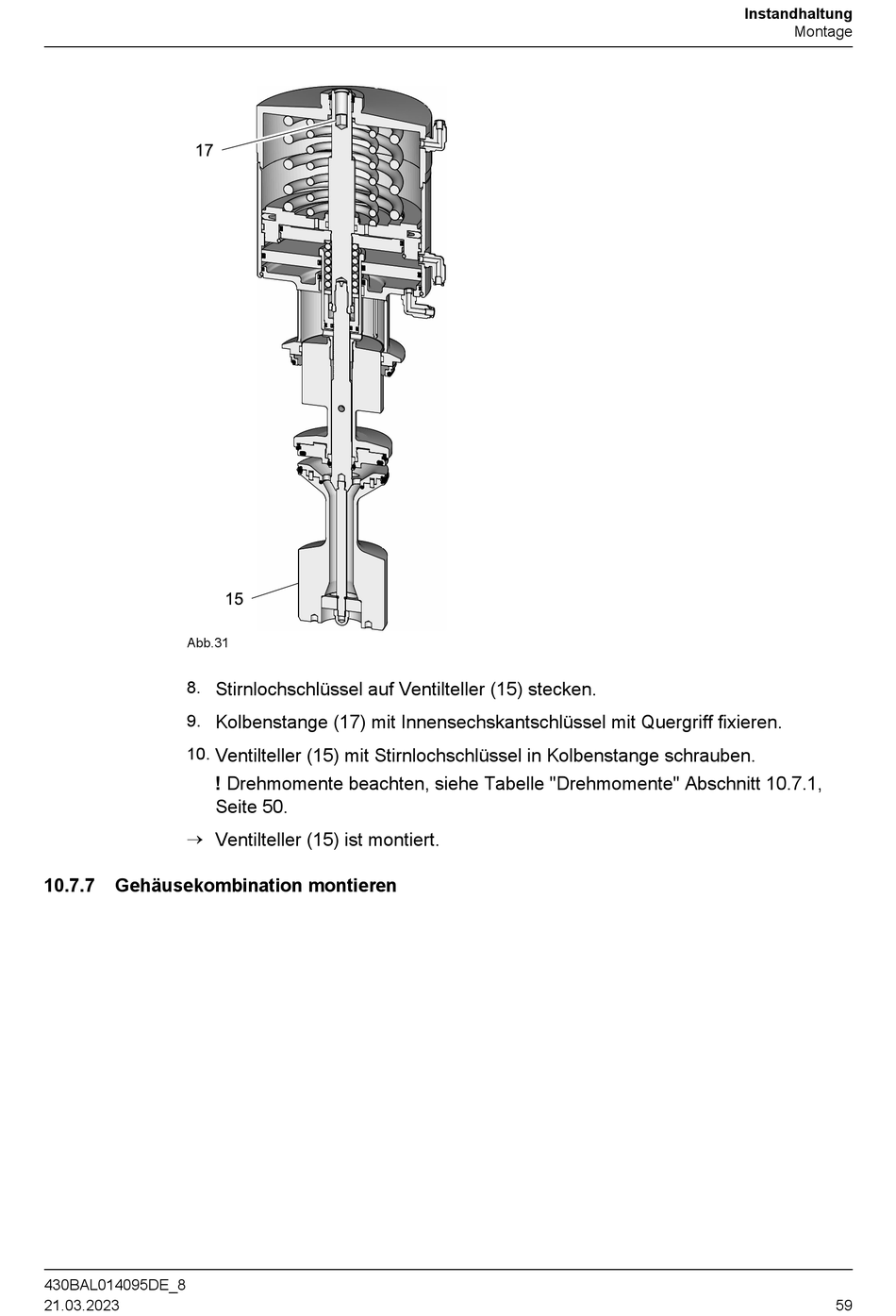

Abb.31
8.
9.
10.
®
10.7.7 Gehäusekombination montieren
430BAL014095DE_8
21.03.2023
Stirnlochschlüssel auf Ventilteller (15) stecken.
Kolbenstange (17) mit Innensechskantschlüssel mit Quergriff fixieren.
Ventilteller (15) mit Stirnlochschlüssel in Kolbenstange schrauben.
! Drehmomente beachten, siehe Tabelle "Drehmomente" Abschnitt 10.7.1,
Seite 50.
Ventilteller (15) ist montiert.
Instandhaltung
Montage
59
