Liftantrieb montieren
Führen Sie die folgenden Arbeitsschritte durch:
1.

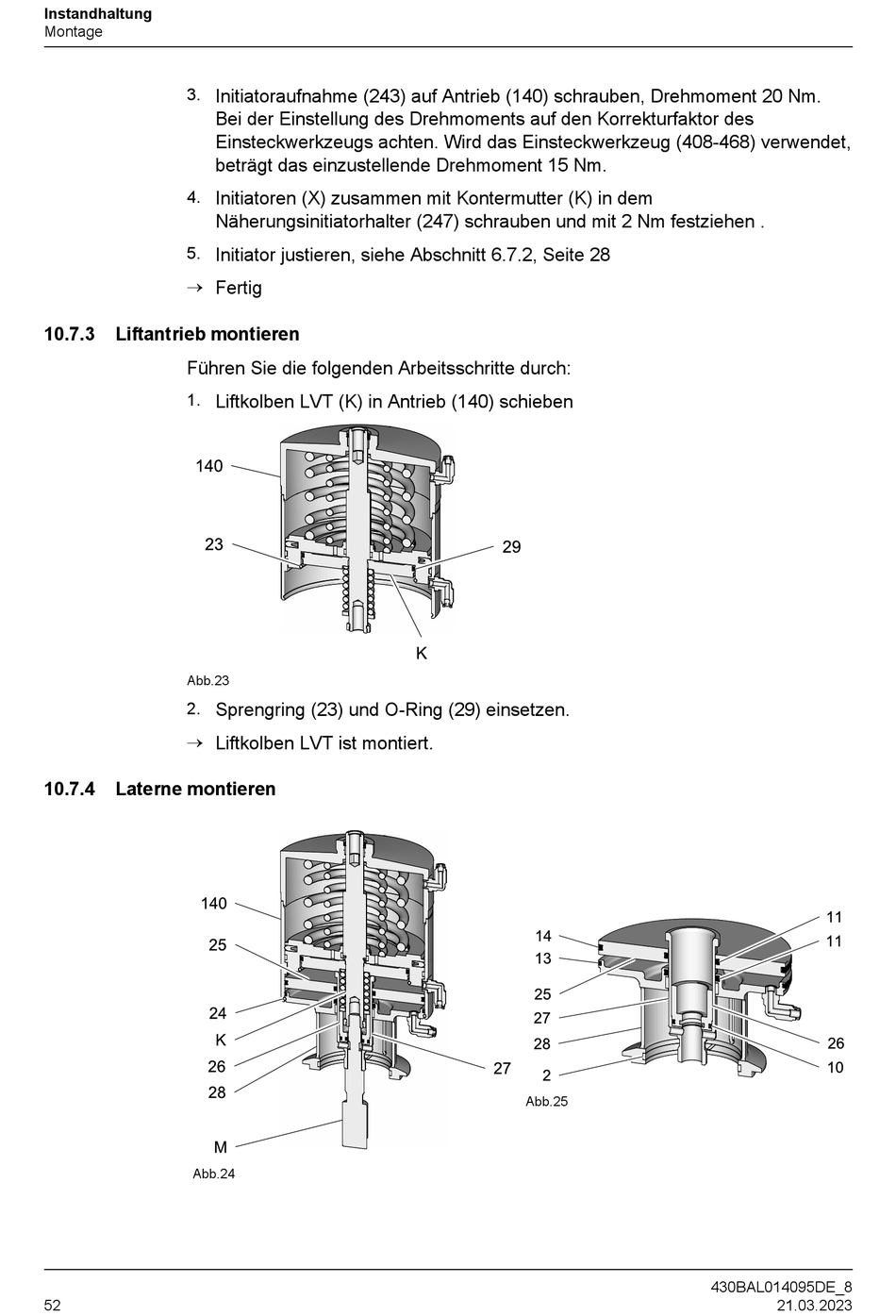

Abb.23
2.
®
10.7.4
Laterne montieren
Abb.24
52
Initiatoraufnahme (243) auf Antrieb (140) schrauben, Drehmoment 20 Nm.
Bei der Einstellung des Drehmoments auf den Korrekturfaktor des
Einsteckwerkzeugs achten. Wird das Einsteckwerkzeug (408-468) verwendet,
beträgt das einzustellende Drehmoment 15 Nm.
Initiatoren (X) zusammen mit Kontermutter (K) in dem
Näherungsinitiatorhalter (247) schrauben und mit 2 Nm festziehen .
Initiator justieren, siehe Abschnitt 6.7.2, Seite 28
Fertig
Liftkolben LVT (K) in Antrieb (140) schieben
Sprengring (23) und O-Ring (29) einsetzen.
Liftkolben LVT ist montiert.
Abb.25
