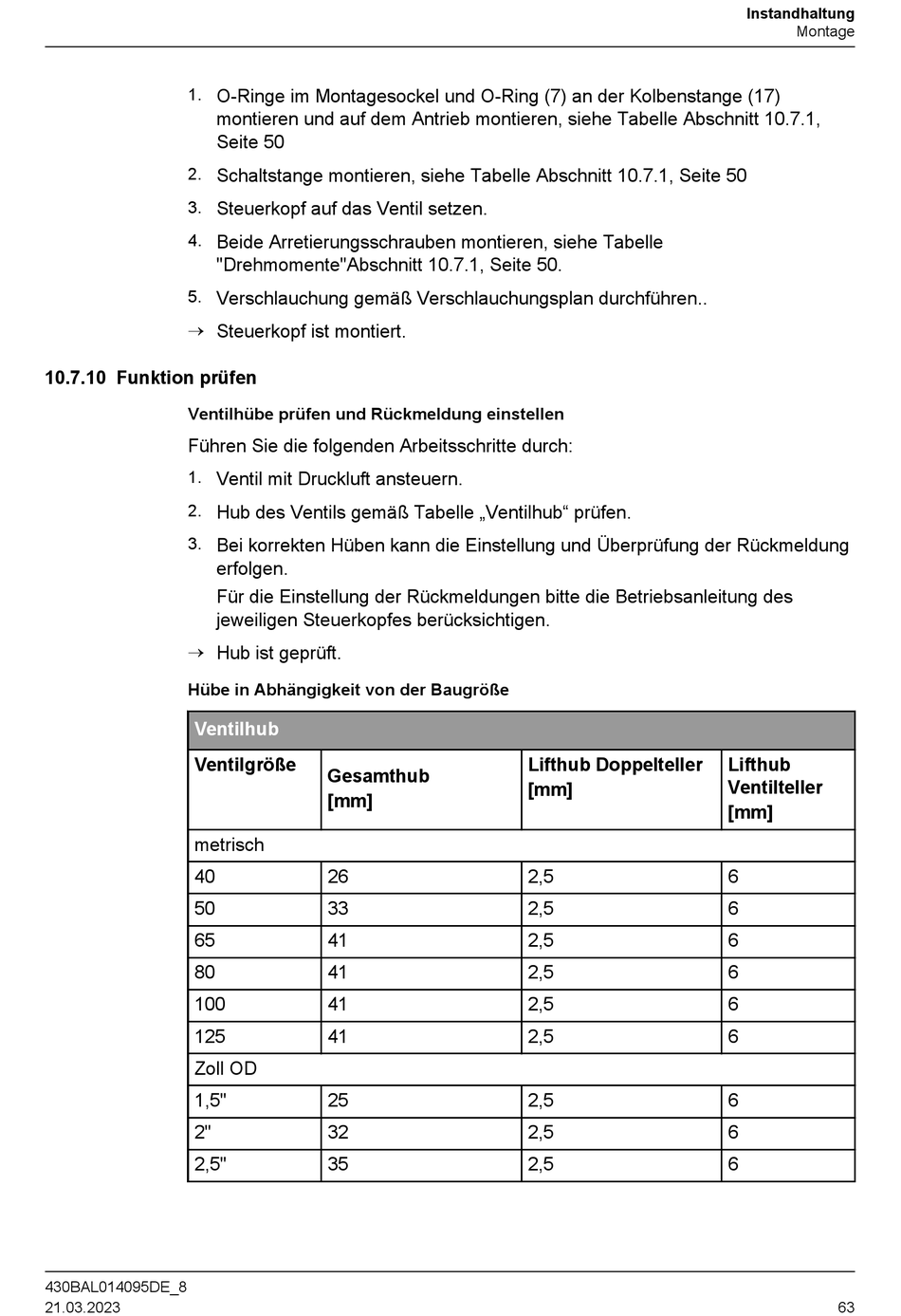

10.7.10 Funktion prüfen
Ventilhübe prüfen und Rückmeldung einstellen
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
3.
®
Hübe in Abhängigkeit von der Baugröße
Ventilhub
Ventilgröße
metrisch
40
50
65
80
100
125
Zoll OD
1,5"
2"
2,5"
430BAL014095DE_8
21.03.2023
O-Ringe im Montagesockel und O-Ring (7) an der Kolbenstange (17)
montieren und auf dem Antrieb montieren, siehe Tabelle Abschnitt 10.7.1,
Seite 50
Schaltstange montieren, siehe Tabelle Abschnitt 10.7.1, Seite 50
Steuerkopf auf das Ventil setzen.
Beide Arretierungsschrauben montieren, siehe Tabelle
"Drehmomente"Abschnitt 10.7.1, Seite 50.
Verschlauchung gemäß Verschlauchungsplan durchführen..
Steuerkopf ist montiert.
Ventil mit Druckluft ansteuern.
Hub des Ventils gemäß Tabelle „Ventilhub" prüfen.
Bei korrekten Hüben kann die Einstellung und Überprüfung der Rückmeldung
erfolgen.
Für die Einstellung der Rückmeldungen bitte die Betriebsanleitung des
jeweiligen Steuerkopfes berücksichtigen.
Hub ist geprüft.
Gesamthub
[mm]
26
33
41
41
41
41
25
32
35
Lifthub Doppelteller
[mm]
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
Instandhaltung
Montage
Lifthub
Ventilteller
[mm]
6
6
6
6
6
6
6
6
6
