GEA FLOWVENT Betriebsanleitung Seite 29

2.
3.
4.
5.
®

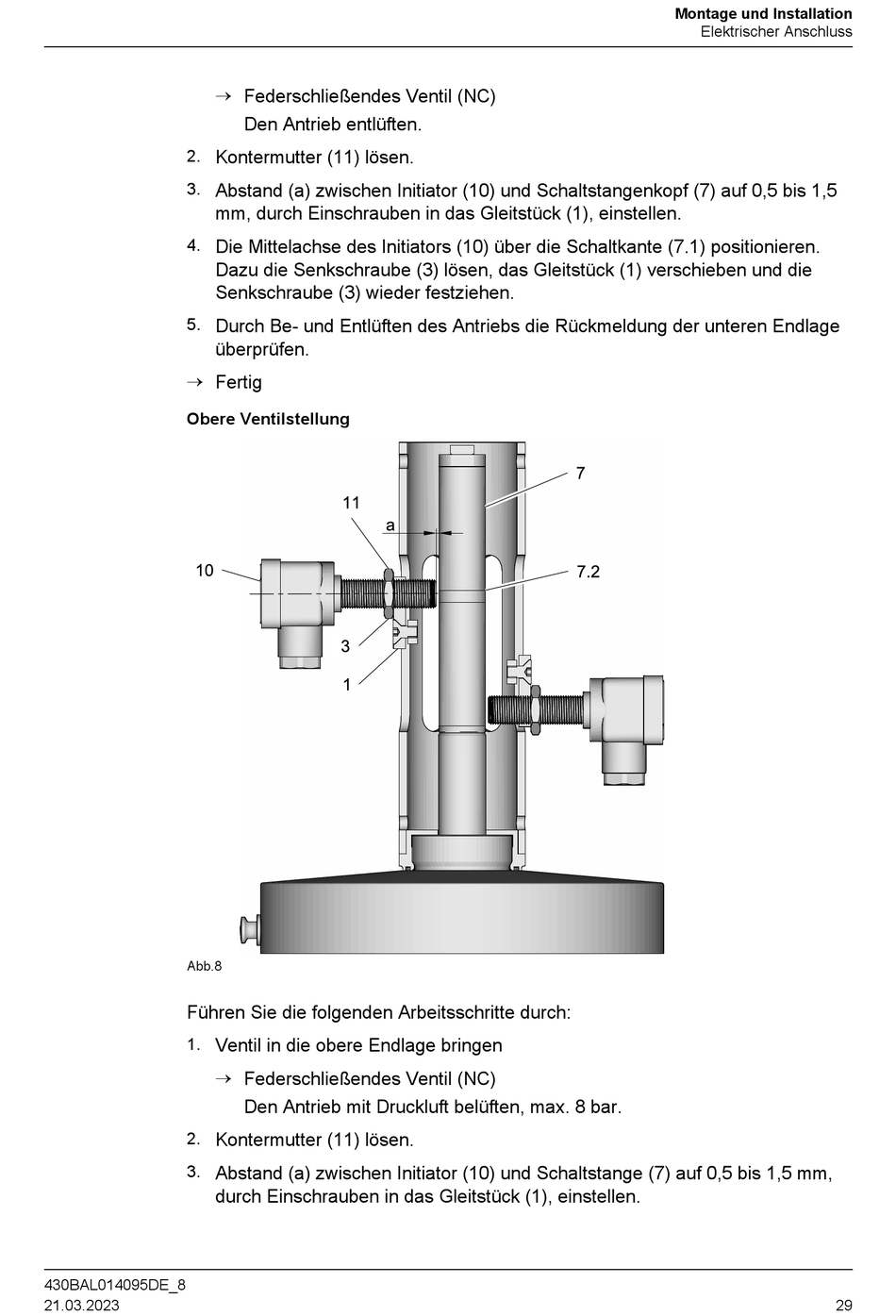

Obere Ventilstellung
Abb.8
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
3.
430BAL014095DE_8
21.03.2023
®
Federschließendes Ventil (NC)
Den Antrieb entlüften.
Kontermutter (11) lösen.
Abstand (a) zwischen Initiator (10) und Schaltstangenkopf (7) auf 0,5 bis 1,5
mm, durch Einschrauben in das Gleitstück (1), einstellen.
Die Mittelachse des Initiators (10) über die Schaltkante (7.1) positionieren.
Dazu die Senkschraube (3) lösen, das Gleitstück (1) verschieben und die
Senkschraube (3) wieder festziehen.
Durch Be- und Entlüften des Antriebs die Rückmeldung der unteren Endlage
überprüfen.
Fertig
Ventil in die obere Endlage bringen
®
Federschließendes Ventil (NC)
Den Antrieb mit Druckluft belüften, max. 8 bar.
Kontermutter (11) lösen.
Abstand (a) zwischen Initiator (10) und Schaltstange (7) auf 0,5 bis 1,5 mm,
durch Einschrauben in das Gleitstück (1), einstellen.
Montage und Installation
Elektrischer Anschluss
29
