Instandhaltung
Demontage
®

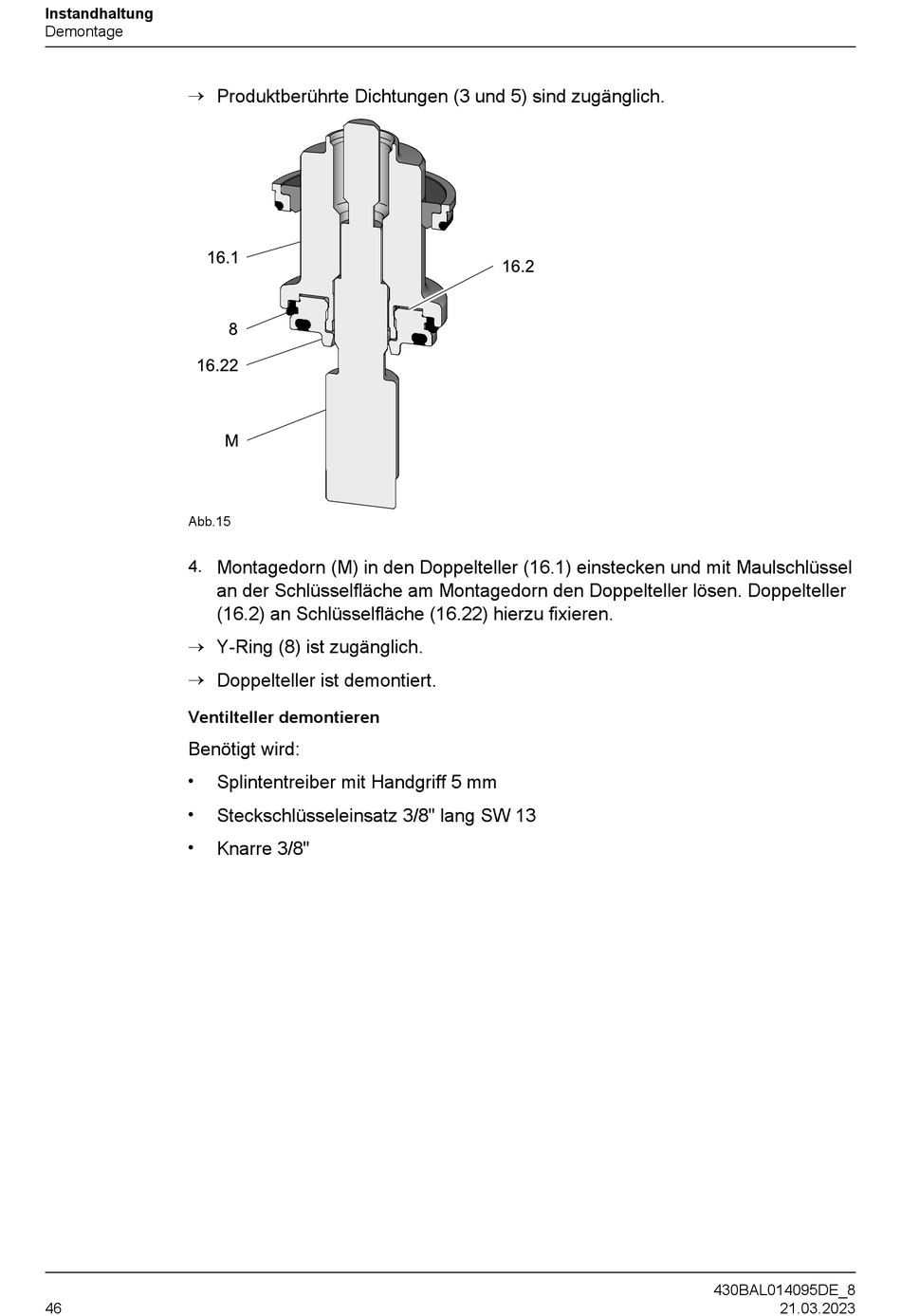

Abb.15
4.
®
®
Ventilteller demontieren
Benötigt wird:
•
•
•
46
Produktberührte Dichtungen (3 und 5) sind zugänglich.
Montagedorn (M) in den Doppelteller (16.1) einstecken und mit Maulschlüssel
an der Schlüsselfläche am Montagedorn den Doppelteller lösen. Doppelteller
(16.2) an Schlüsselfläche (16.22) hierzu fixieren.
Y-Ring (8) ist zugänglich.
Doppelteller ist demontiert.
Splintentreiber mit Handgriff 5 mm
Steckschlüsseleinsatz 3/8" lang SW 13
Knarre 3/8"
