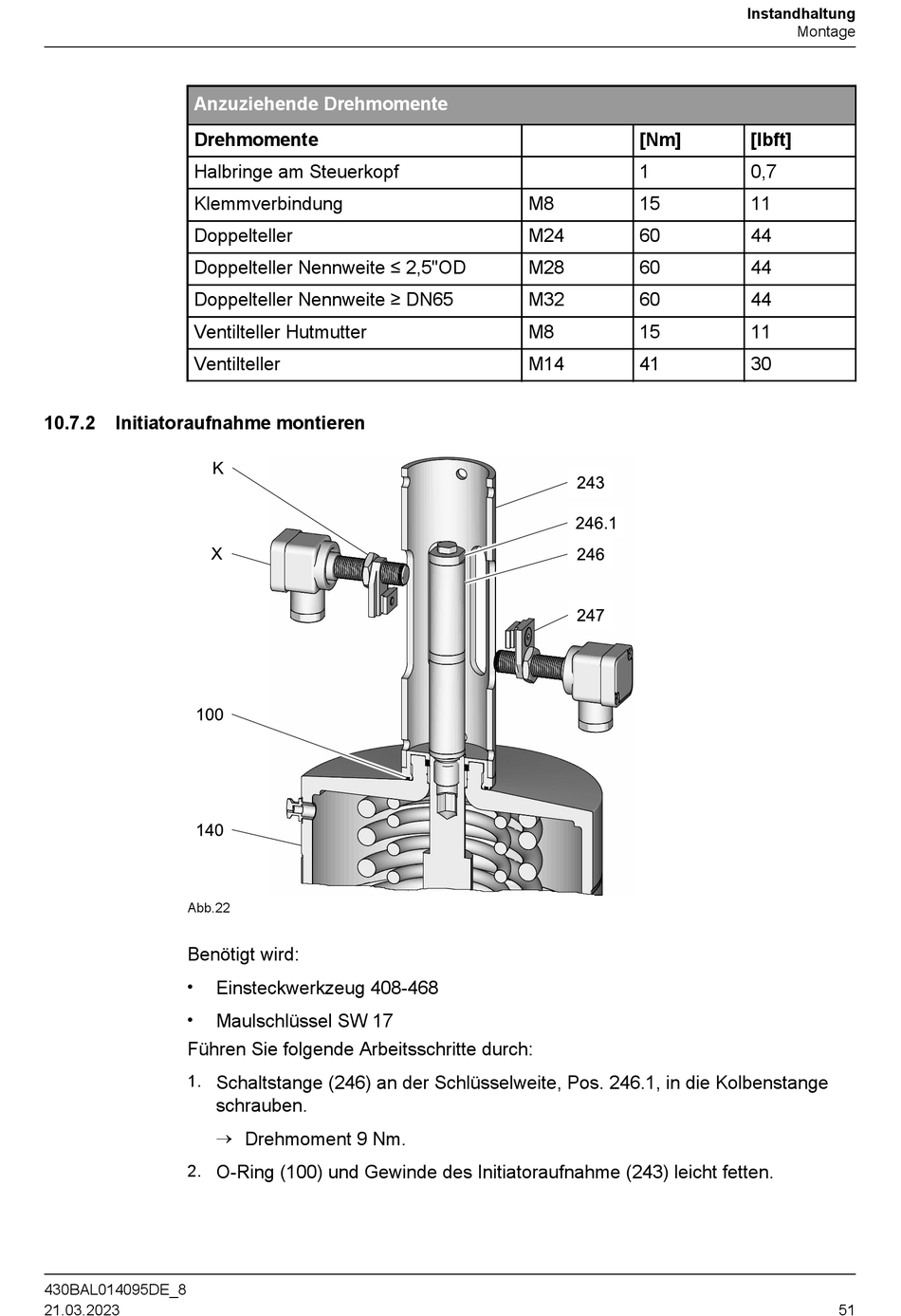

Initiatoraufnahme Montieren - Gea Flowvent Betriebsanleitung

Anzuziehende Drehmomente
Drehmomente
Halbringe am Steuerkopf
Klemmverbindung
Doppelteller
Doppelteller Nennweite ≤ 2,5"OD
Doppelteller Nennweite ≥ DN65
Ventilteller Hutmutter
Ventilteller
10.7.2

Initiatoraufnahme montieren

Abb.22
Benötigt wird:
•
•
Führen Sie folgende Arbeitsschritte durch:
1.
2.
430BAL014095DE_8
21.03.2023
Einsteckwerkzeug 408-468
Maulschlüssel SW 17
Schaltstange (246) an der Schlüsselweite, Pos. 246.1, in die Kolbenstange
schrauben.
®
Drehmoment 9 Nm.
O-Ring (100) und Gewinde des Initiatoraufnahme (243) leicht fetten.
[Nm]
1
M8 15
M24 60
M28 60
M32 60
M8 15
M14 41
Instandhaltung
Montage
[lbft]
0,7
11
44
44
44
11
30
51
