Instandhaltung
Demontage

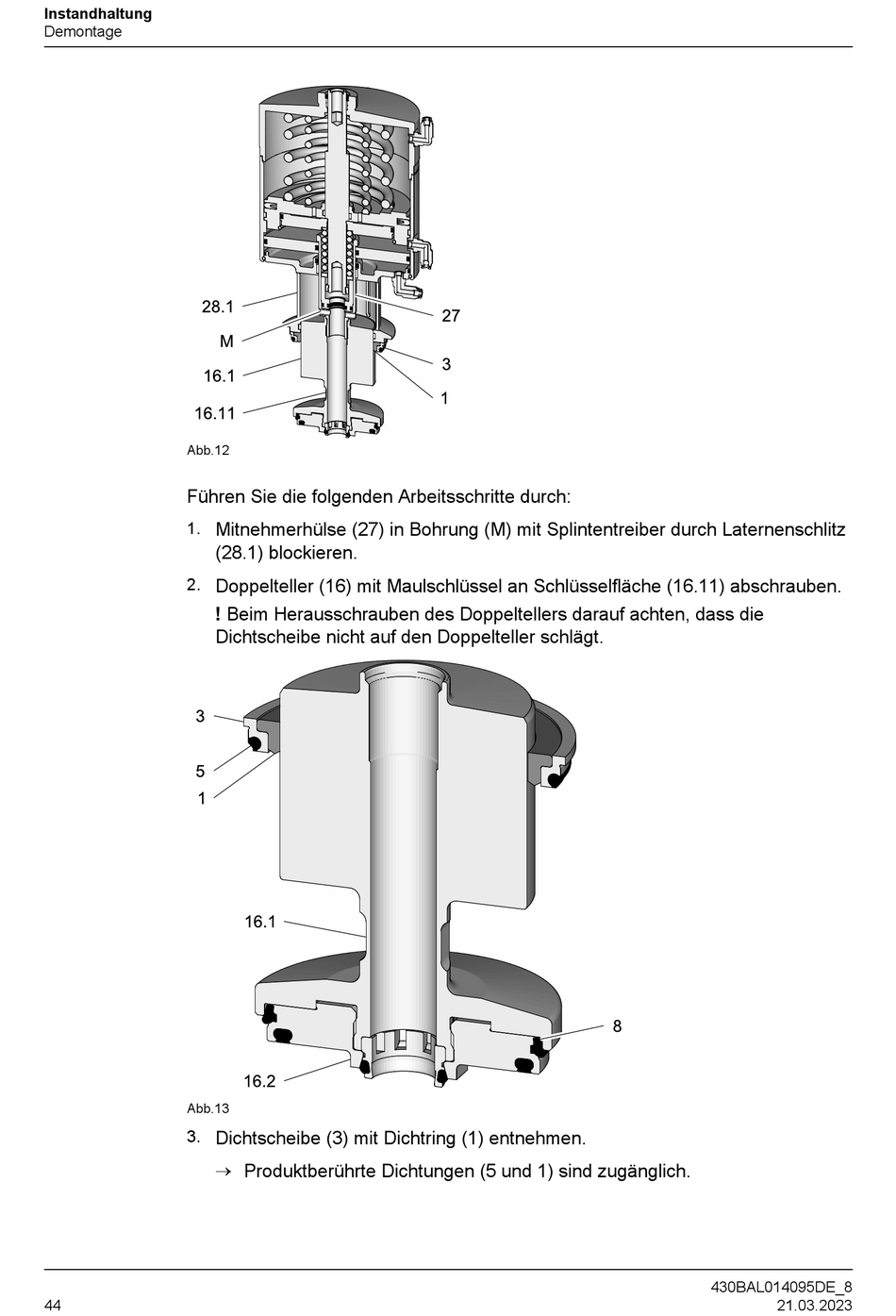

Abb.12
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
Abb.13
3.
44
Mitnehmerhülse (27) in Bohrung (M) mit Splintentreiber durch Laternenschlitz
(28.1) blockieren.
Doppelteller (16) mit Maulschlüssel an Schlüsselfläche (16.11) abschrauben.
! Beim Herausschrauben des Doppeltellers darauf achten, dass die
Dichtscheibe nicht auf den Doppelteller schlägt.
Dichtscheibe (3) mit Dichtring (1) entnehmen.
®
Produktberührte Dichtungen (5 und 1) sind zugänglich.
