Benötigt wird:
•
•
•
•
•
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
3.
4.
5.
®

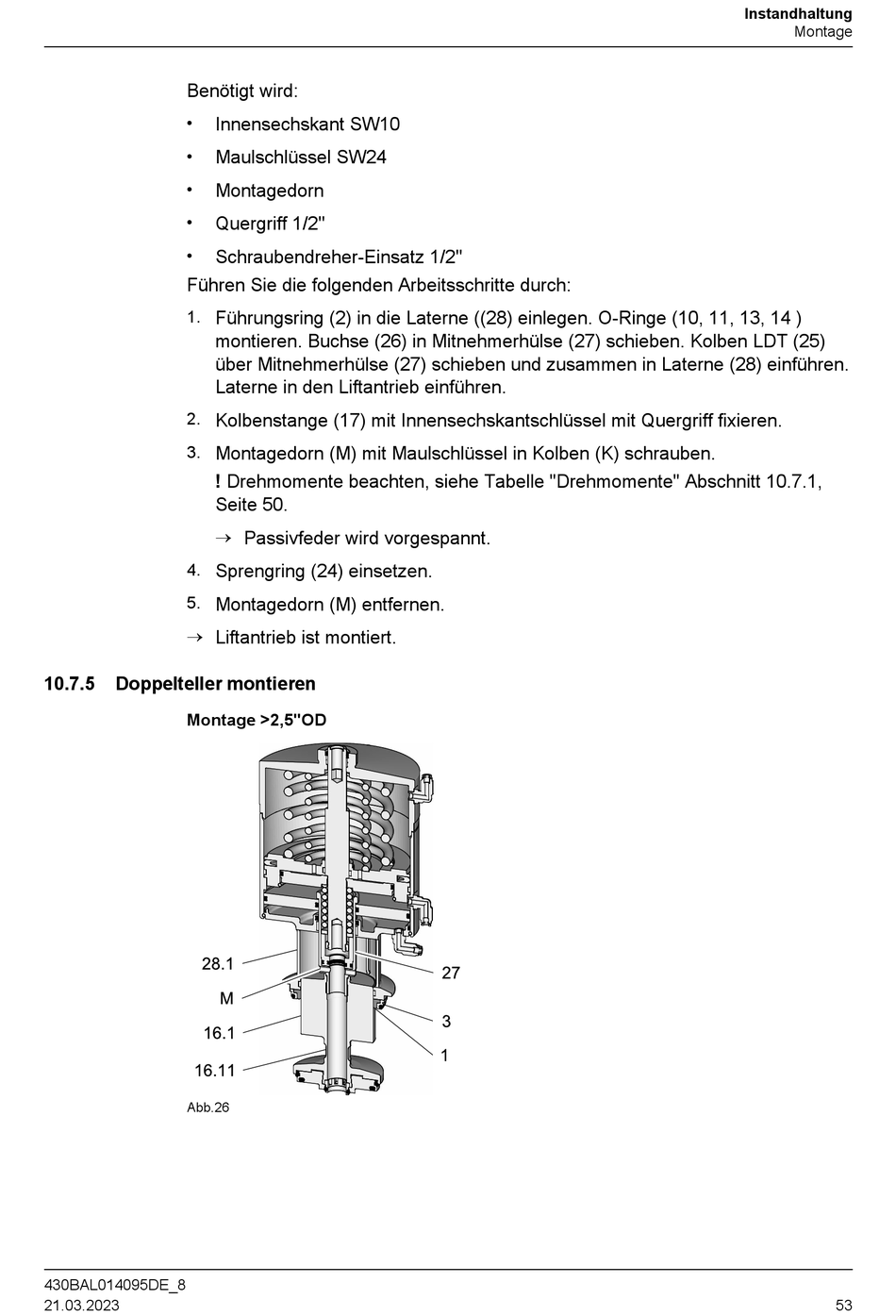

10.7.5

Doppelteller montieren

Montage >2,5"OD
Abb.26
430BAL014095DE_8
21.03.2023
Innensechskant SW10
Maulschlüssel SW24
Montagedorn
Quergriff 1/2''
Schraubendreher-Einsatz 1/2''
Führungsring (2) in die Laterne ((28) einlegen. O-Ringe (10, 11, 13, 14 )
montieren. Buchse (26) in Mitnehmerhülse (27) schieben. Kolben LDT (25)
über Mitnehmerhülse (27) schieben und zusammen in Laterne (28) einführen.
Laterne in den Liftantrieb einführen.
Kolbenstange (17) mit Innensechskantschlüssel mit Quergriff fixieren.
Montagedorn (M) mit Maulschlüssel in Kolben (K) schrauben.
! Drehmomente beachten, siehe Tabelle "Drehmomente" Abschnitt 10.7.1,
Seite 50.
®
Passivfeder wird vorgespannt.
Sprengring (24) einsetzen.
Montagedorn (M) entfernen.
Liftantrieb ist montiert.
Instandhaltung
Montage
53
