Als "Standby Connection Name" muss für beide Partner ein eindeutiger Name im Ring
vergeben werden, mit dem die beiden zusammengehörenden Baugruppen als Standby-
Partner identifiziert werden.
Baugruppen, die bereits als HRP-Manager eingesetzt werden, können nicht gleichzeitig als
Standby-Partner projektiert werden.

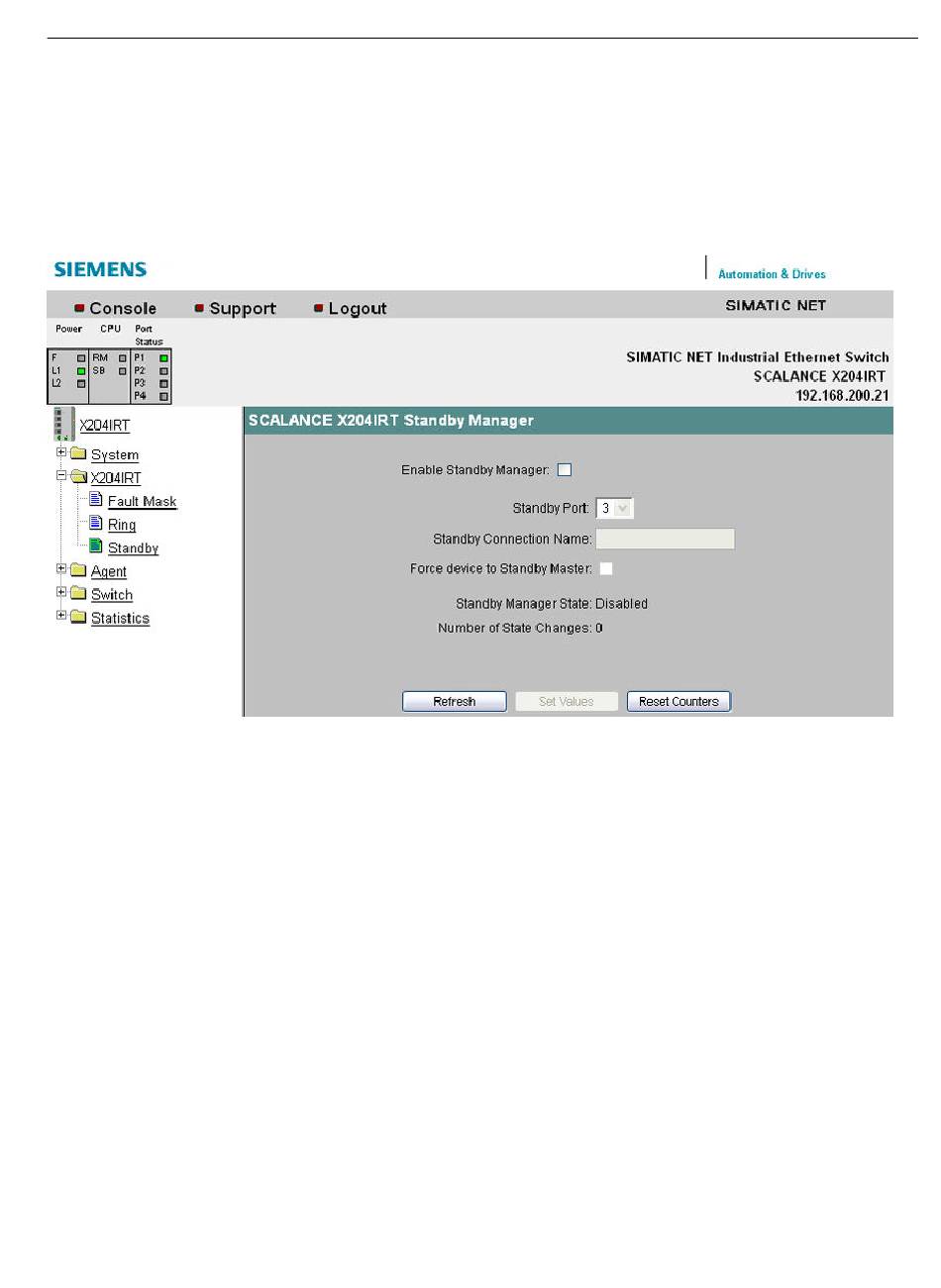

Bild 6-15
Standby Manager
Enable Standby Manager
Klicken Sie auf das Optionskästchen, um die Funktion ein‑ bzw. auszuschalten.
Standby Port
Wählen Sie einen Port, über den die Kopplung zum zweiten Ring erfolgt.
Der Standby-Port ist an der Umleitung des Datenverkehrs beteiligt. Im ungestörten Fall ist nur
der Standby-Port des Master aktiv und übernimmt den Datenverkehr in den angeschlossenen
HRP-Ring bzw. HRP-Linie.
Wenn der Master oder die Ethernet-Verbindung (Link) eines Standby-Port des Master ausfällt,
dann wird der Standby-Port des Master abgeschaltet und der Standby-Port des Slave aktiviert.
Damit wird wieder eine funktionierende Ethernet-Verbindung in das angeschlossene
Netzsegment (HRP-Ring bzw. HRP-Linie) hergestellt.
Standby Connection Name
Durch diesen Namen wird das Master-/Slave-Gerätepaar definiert. Beide Geräte müssen im
selben Ring liegen.
Tragen Sie hier den Namen für die Standby-Verbindung ein. Dieser muss identisch sein mit
dem beim Standby-Partner eingetragenen Namen. Der Name kann frei gewählt werden, darf
im ganzen Netz jedoch nur für ein Gerätepaar verwendet werden.
SCALANCE X-200 V5.2.8 / SCALANCE X-200IRT V5.6.0
Projektierungshandbuch, 11/2024, C79000-G8900-C285-17
Menüs im WBM
6.2 Das Menü X-200
85
